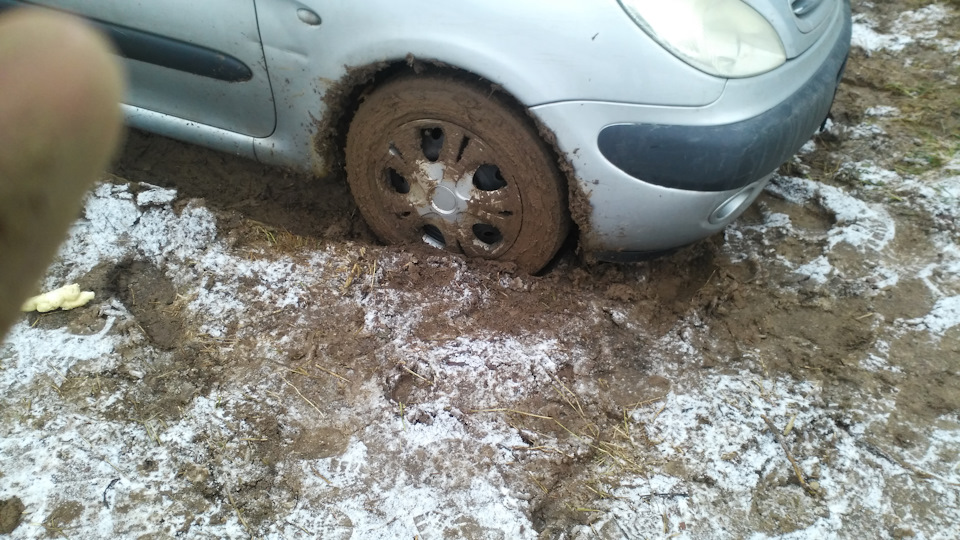

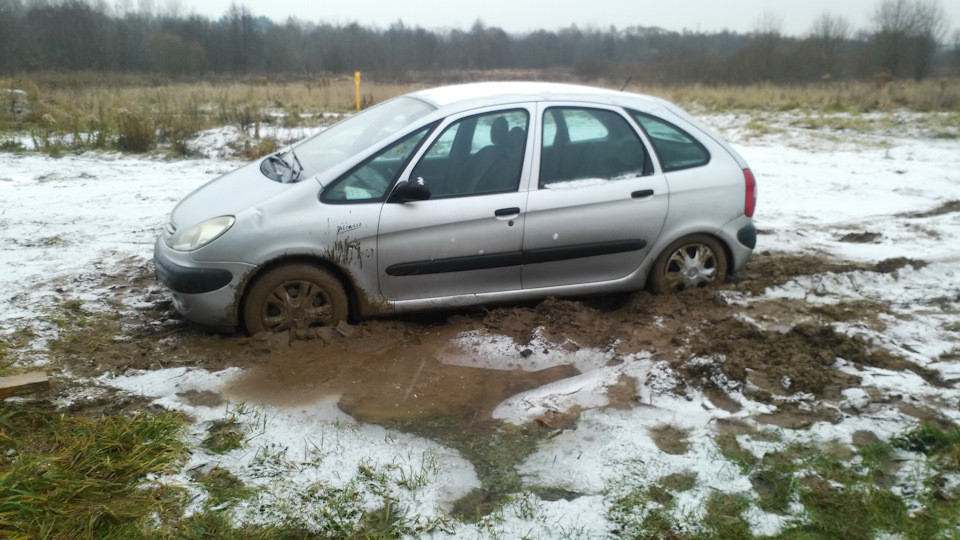

Приключилось как-то со мной приключение. Поехал я к себе на стройку. Ночью подморозило и выпал снежок. Лужи покрылись коркой льда и были замаскированы снегом. В одну из таких луж я и приехал.

Потуги самостоятельно выбраться успехи не имели. Поэтому воспользовался звонком другу.

Тянул Ниссан Х-Трэил. Он даже не напрягся.

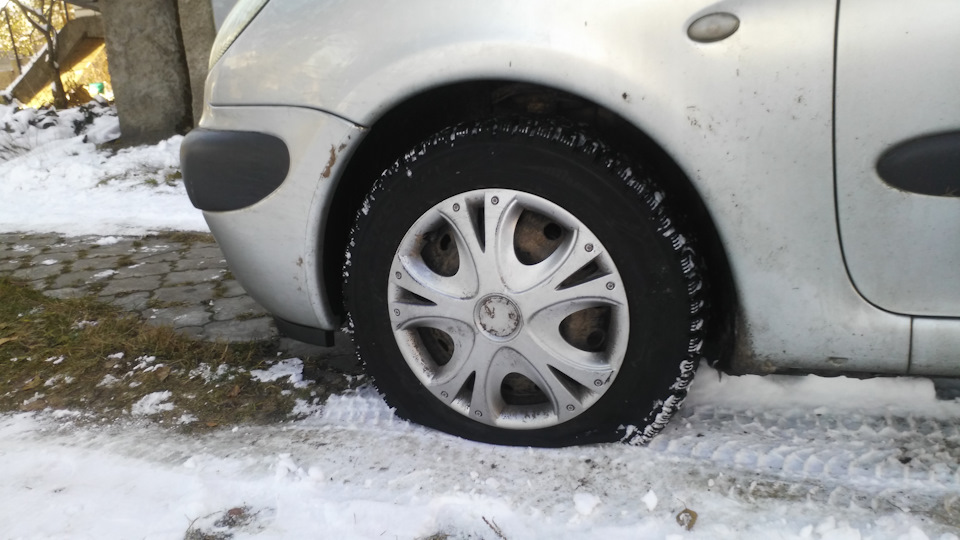

А через неделю, в следующую субботу, прихожу утром к машине и наблюдаю картину:

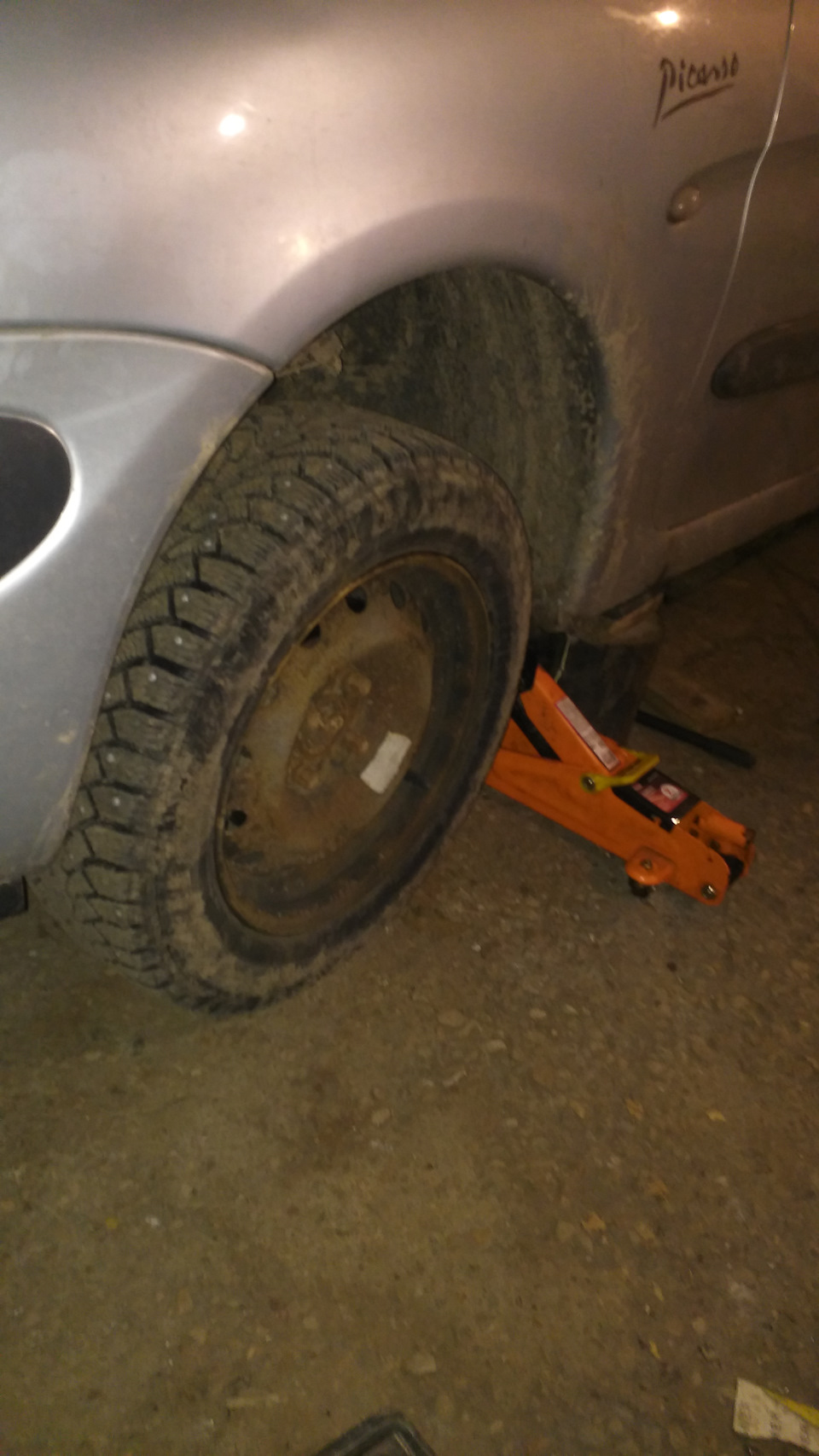

Неожиданно, на ровном месте спустило колесо. Ну что ж, шиномонтаж зовет! Снял колесо, погрузил в Кию и поехал на поклон мастерам. Шина целая, оказалось что спускает по ободу. Шину сняли, почистили диск и шину болгаркой с волосатой щеткой и собрали на герметик. Способ сработал. Устанавливая колесо назад, обратил внимание на тормозные диски. Они были уже сильно сточены. На них я отъездил 5 лет и 120.000 км, и до меня на них тоже ездили.

Купил диски и колодки и в гараж.

Основное действие.

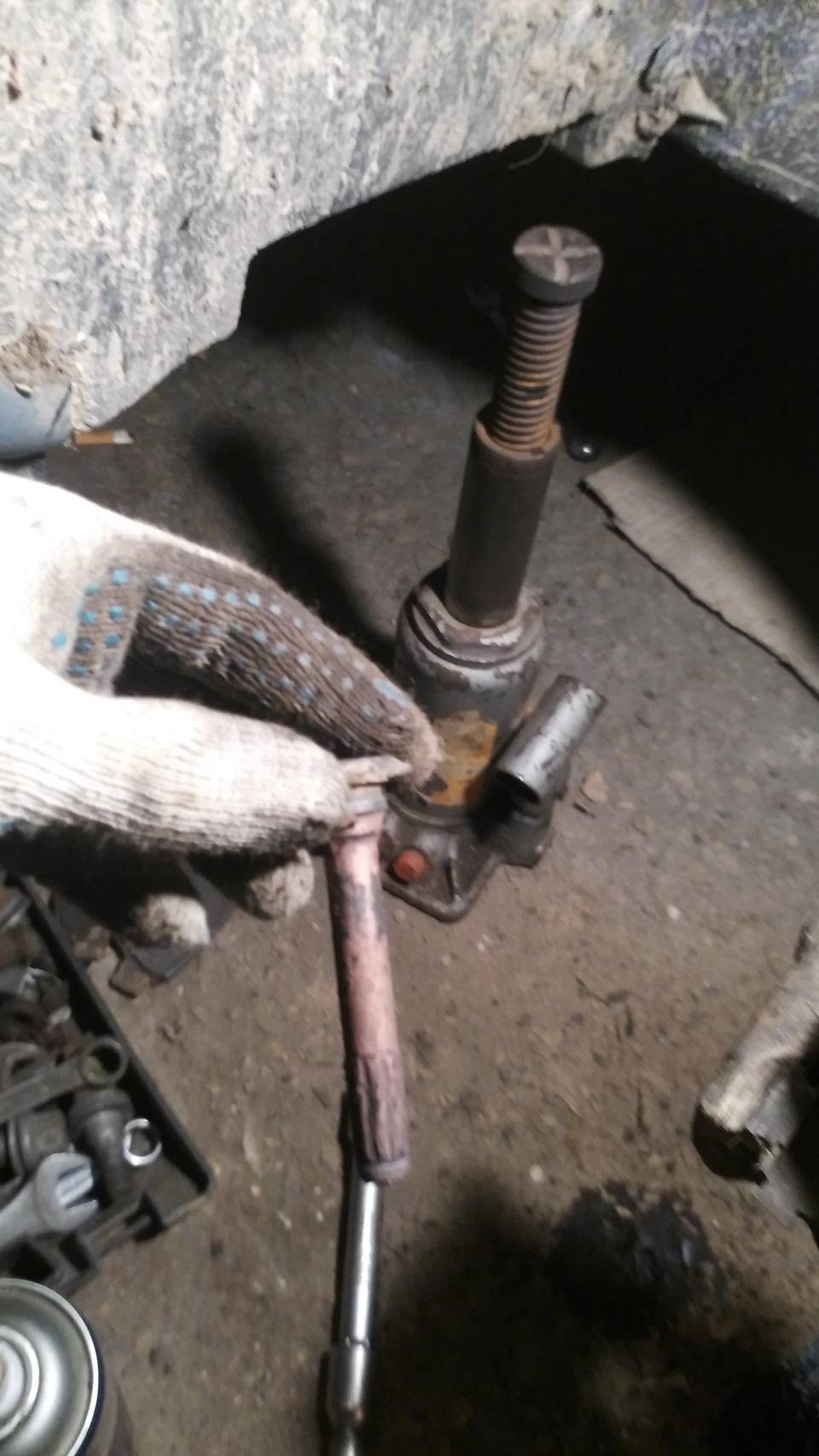

1. Снимаем колпак (если есть), ослабляем болты колеса, домкратим, ставим на колодку, снимаем колесо.

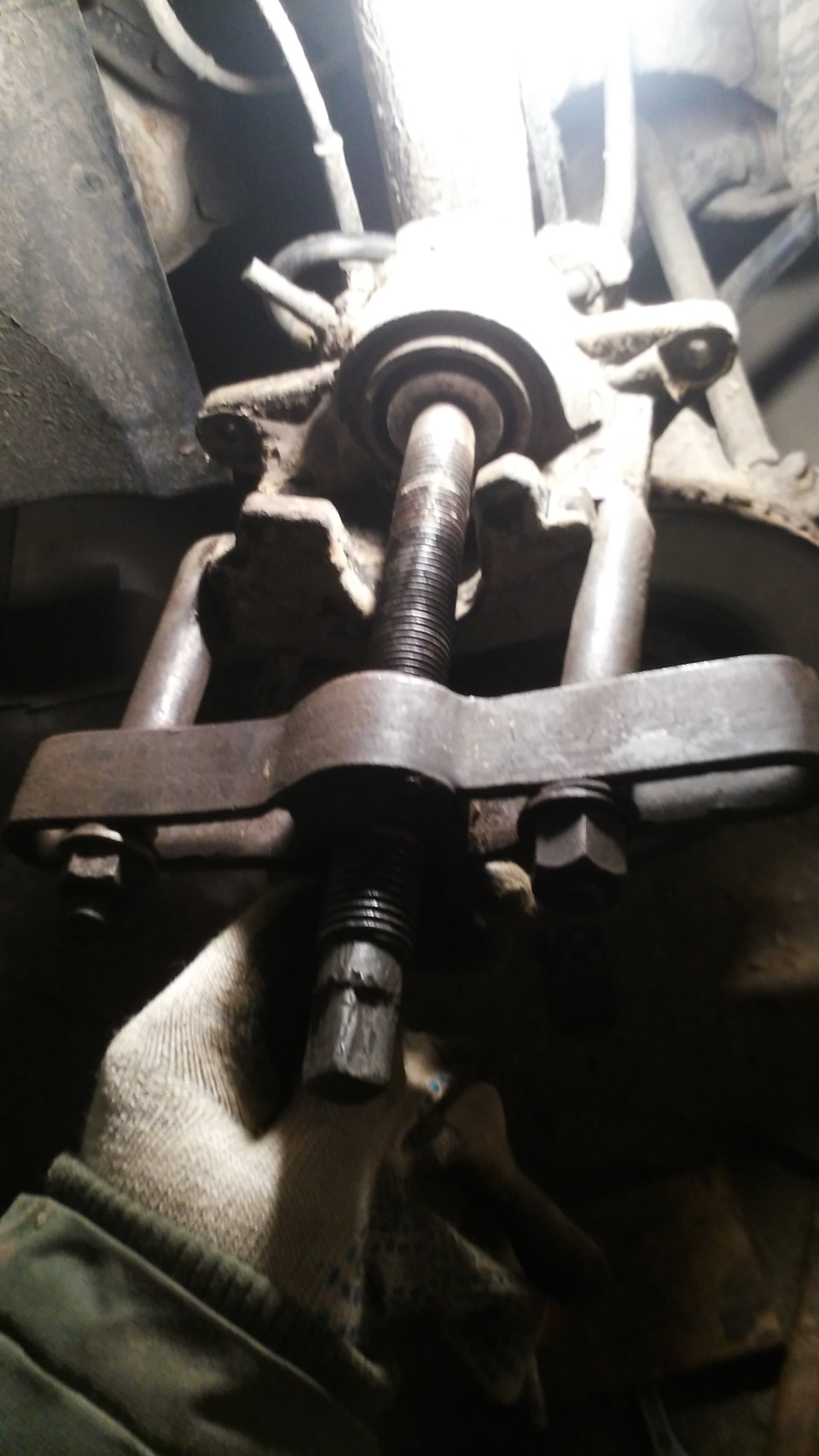

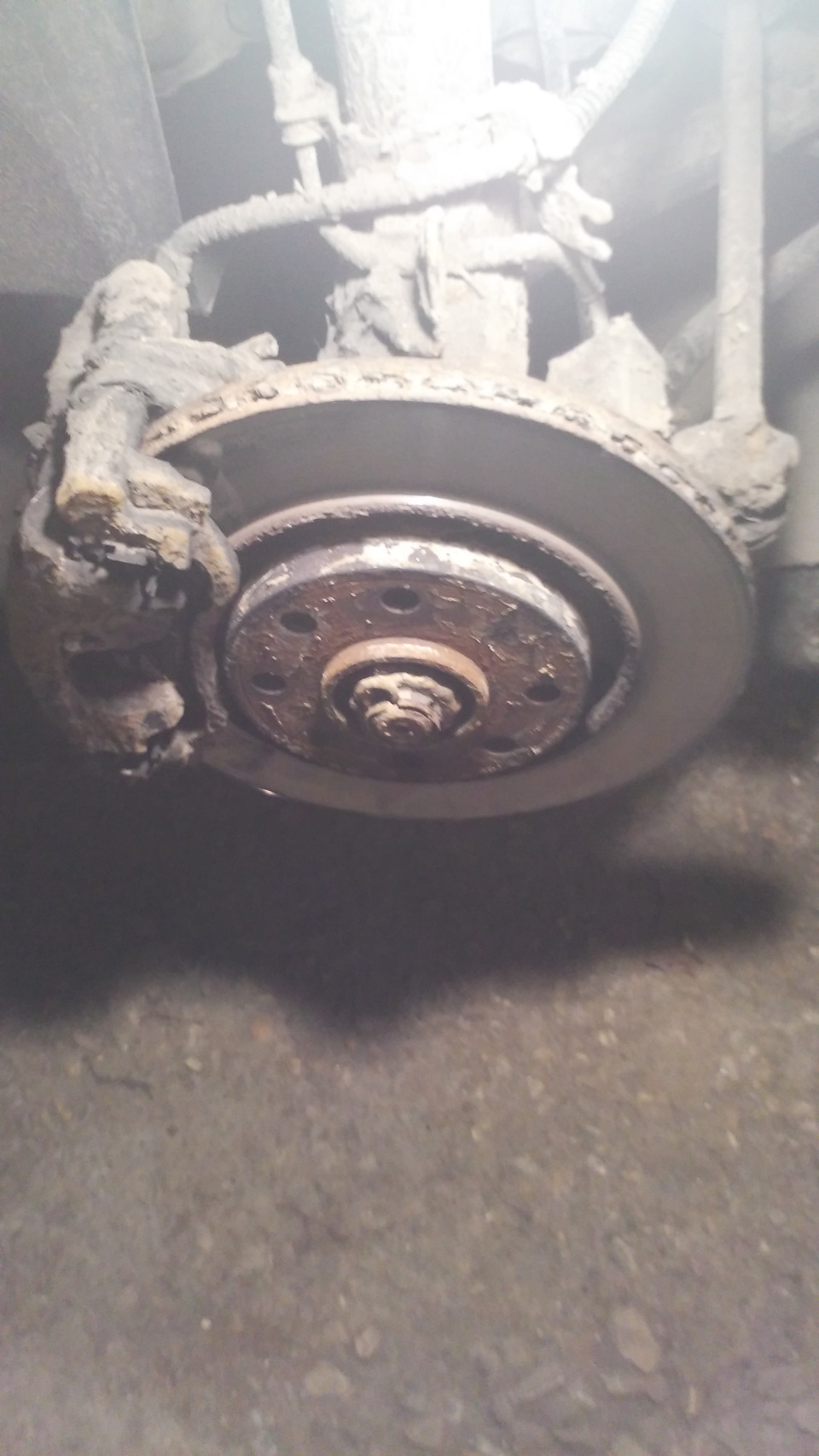

2. Откручиваем суппорт (2 болта, ключ на 13), снимаем его, вдавливаем поршень. Я использовал 2-лапый съемник.

Колдки менялись примерно 4 года назад, на них наезжено 90-100 тысяч км. Езжу в 90% случаев по трассе.

Колодки снялись легко, не прикорели. Пальцы ходили туговато. Поэтому решил их снять, почистить и смазать правильной смазкой (ТРВ ПФГ 110).

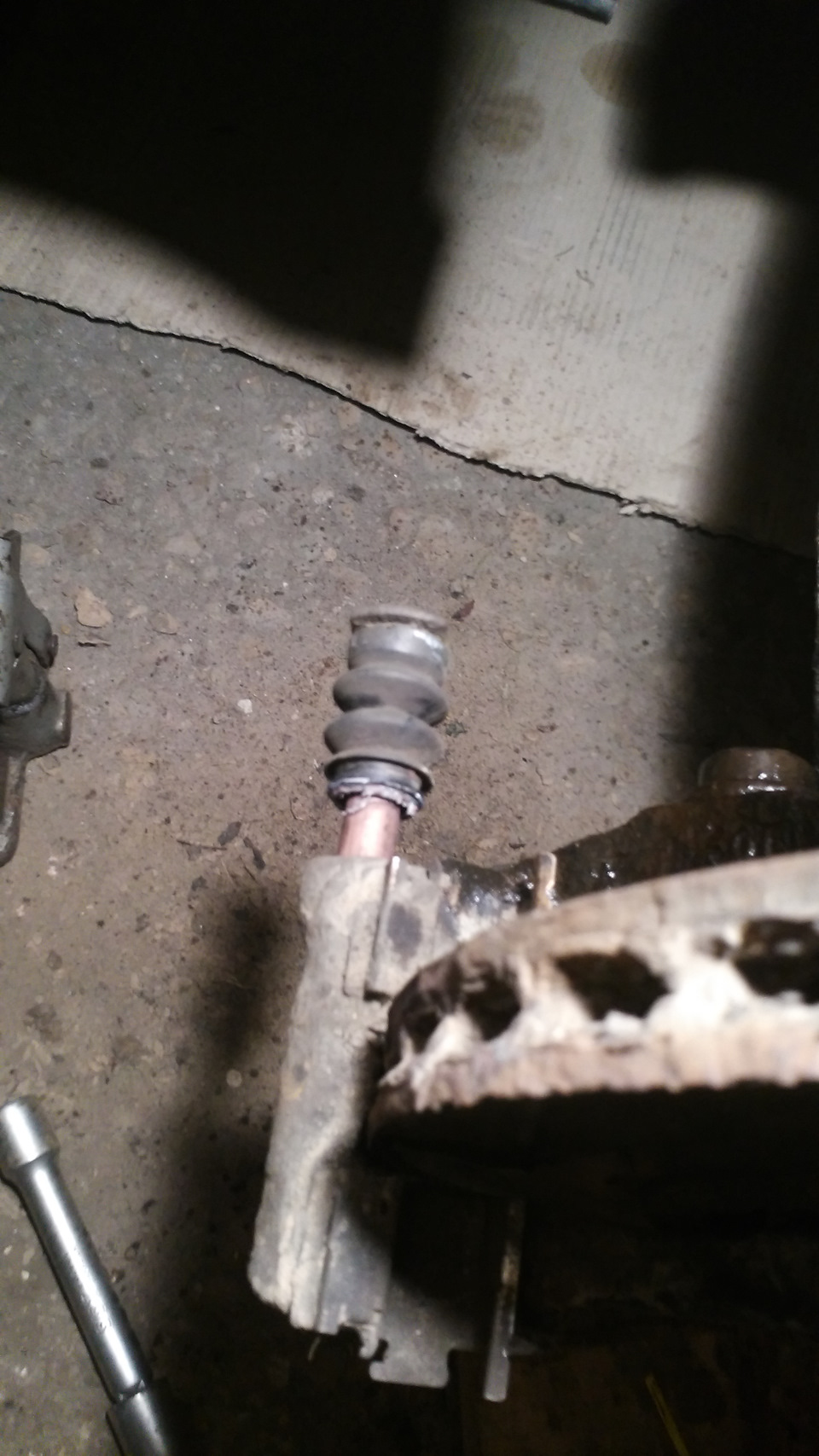

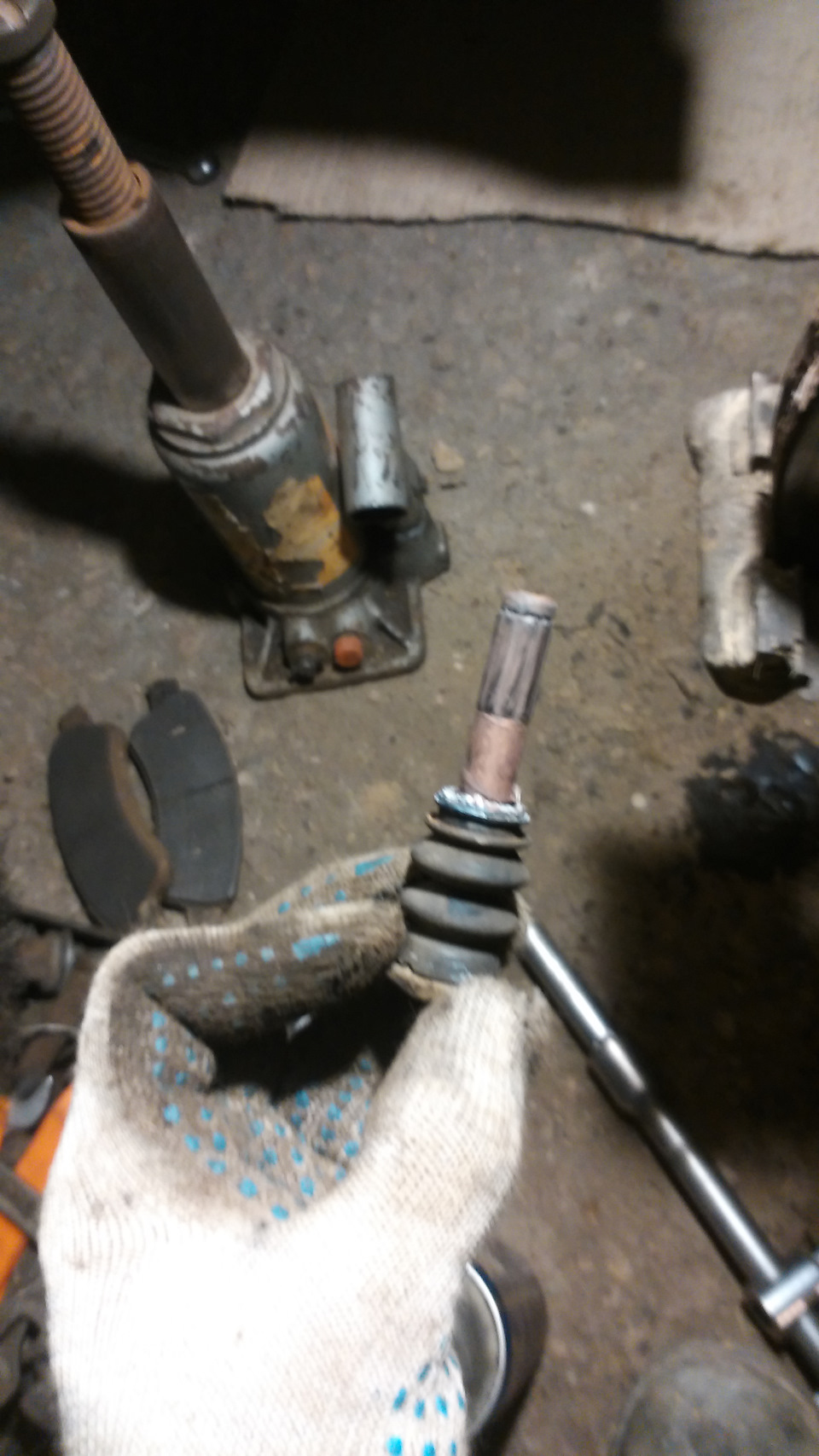

И тут ШОК для фанатов правильных тормозов: пальцы в медной смазке и не уклинили, и не ржавые, и 4 года прошло. Это магия))

Смазка конечно высохла и стала порошком. Пыльники похоже что разбухли, но они работают, воду не пропускают.
Для тех кто не в теме: по легенде от медной смазки пыльники разбухают и начинают пропускать воду, и пальцы ржавеют и уклинивают, и тормоза не тормозят. Смазывать надо специальной силиконовой смазкой.
Подтверждаю эту легенду от части, пыльники разбухают, смазка высыхает за 4 года.
Очистил всё от старой смазки ВШ-хой, вытер, намазал новой и собрал. Пальцы стали ходить заметно легче. Направляющие колодок очистил волосатым диском, смазал их медной смазкой и поставил новые колодки. Далее все собираем в обратной последовательности: диск — скоба — колодки — суппорт — колесо. Чтобы не скрипели колодки, по легенде, надо их тыльную сторону смазать медной смазкой.

Легенда (теория) подтверждена на практике. Мне повезло, что пыльники не разбухли в хлам и не пропустили воду. Смазку нужно использовать по назначению: специальную силиконовую в пальцы, медную в направляющие колодок и на тыльную сторону колодок.

Машина стала заметно лучше тормозить. Что стало причиной улучшения: новые детали или правильная смазка, или и то и другое? Я утверждать не стану.

Спасибо, за внимание. На этом позвольте откланяться.

Источник: www.drive2.ru

Тормозные диски для Citroen Xantia

Тормозные диски для автомобиля представляют собой важнейший конструкционный узел системы торможения, необходимый для эффективного управления транспортного средства.

Со временем эксплуатации фрикционная поверхность деталей постепенно стачивается, что приводит к увеличению тормозного пути и снижению эффективности остановки автомобиля – в среднем спустя 60-70 000 км пробега изношенные диски на машине необходимо заменить новыми.

Ценовый рынок на тормозные диски

Оригинальный комплект дисков для тормозной системы на Ксантию Х2 можно найти на официальном сайте производителя или у дилеров компании. Стоимость комплекта на мост автомобиля составляет 4200 рублей за пару, однако многие водители рекомендуют взять аналоги, которые имеют больший ресурс эксплуатации.

Производитель Страна изготовления Артикул Диаметр поверхности, мм Примерная стоимость, руб.
DELPHI США BG2872 283 2010
ZIMMERMANN Германия 180.3012.20 266 1890
BREMBO Италия 08.5636.20 271 1780
BREMBO Италия 09.4987.21 266 1750
FERODO Великобритания DDF192C 283 1560
STELLOX Китай 4323454 258 1000

Обратите внимание! Перед заказом тормозных дисков обязательно проверьте совместимость диаметра детали с тормозным механизмом на вашем авто – в зависимости от года выпуска не каждый современный диск может подойди на Ксантию Х2.

Обзор популярных дисков для заднего моста

В связи с конструкционными особенностями кузова на заднюю часть тормозной системы Citroen Xantia Х2 приходиться большее тормозное усилие – развесовка тормозного давления на автомобиле составляет 60% на зад, 40% на перед. Оригинальный комплект дисков для задней тормозной системы на автомобиль стоит примерно 4300 рублей за пару, артикул от производителя – ADC1504V.

Производитель Страна изготовления Артикул Диаметр поверхности, мм Примерная стоимость, руб.
DELPHI США BG2874 285 2210
ZIMMERMANN Германия 180.3412.20 268 1990
BREMBO Италия 08.5346.20 273 1780
BREMBO Италия 09.4347.21 268 1760
FERODO Великобритания DDF492C 282 1560
STELLOX Китай 4323434 258 1020

Важно знать! Поверхность тормозного диска для заднего моста Ксантии Х2 должна быть на несколько миллиметров больше, нежели вариант передней колесной базы. В противном случае автомобиль будет подвержен заносу в случае торможения на поверхности, не обеспечивающей должный коэффициент сцепления с шинами.

Как заменить тормозные диски в домашних условиях

Процедура установки нового комплекта тормозных дисков на Ситроен Ксантия не доставит особых трудностей даже начинающим механикам – вся процедура интуитивно проста и выполняется по последовательному алгоритму действий.

В отличие от первой генерации данного модельного ряда, имеющего барабанные тормоза на заднем мосте, дисковая конструкция на Ксантии Х2 заменяется с помощью стандартного набора инструментов и займет не более часа времени.

Обратите внимание! Для обслуживания тормозной системы транспортного средства потребуется следующий набор инструментов:

  • Набор гаечных ключей или накидных головок;
  • Шлицевая отвертка с длинным основанием;
  • Пассатижи или широкие плоскогубцы;
  • Небольшая железная щеточка и ветошь для протирки;
  • Смазочные материалы для обработки крепления;
  • Баллонный ключ, домкрат и противооткатные упоры.

Перед заменой тормозной системы автомобиль рекомендуется загнать на ровную площадку, имеющей твердое основание, а затем заблокировать возможность его передвижения путем переключения селектора КПП с нейтрали на любую передачу. Далее процедура обслуживания происходит согласно следующему алгоритму действий:

  • Поддомкрачиваем необходимую часть автомобиля, предварительно подложив дополнительные упоры под колеса противоположного моста транспортного средства;
  • Далее откручиваем гайки на колесах и демонтируем сами колеса;
  • Затем с обратной стороны суппорта требуется найти фиксирующую гайку и отвернуть деталь с окончаний крепежного пальца колодок. Теперь следует извлечь защитный экран колодок и непосредственно сам палец;
  • Далее снимает антигрузовую пружины и фотографируем положение пружине в суппорте – во время монтажа наличие фото позволит правильно выставить диски на место;
  • Теперь демонтируем непосредственно тормозные колодки и с помощью металлической щетки и ветоши зачищаем поверхность тормозного механизма, удаляя следы окисления металла и налет с фрикционной части дисков. По завершению процедуры обработайте поверхность бензином и оставьте механизм сохнуть – строго не допускается производить установку деталей и сборку механизма при наличии следов технических жидкостей на поверхности колодок или диска;

Обратите внимание! Фрикционная пыль с тормозных дисков не должна попасть в дыхательные органы – мелкий металлический порошок может принести механику множество проблем. Процедуру обработки тормозного механизма рекомендуется производить непосредственно в респираторе и защитных очках.

  • Далее, после снятия колодок, демонтируем тормозной диск и устанавливаем новую деталь. В завершение процедуры устанавливаем обратно тормозные колодки, предварительно утопив тормозной цилиндр в бок до упора наконечником шлицевой отвертки;
  • После замены комплектующих собираем тормозной механизм в обратной порядке и устанавливаем колесо на место. Обратите внимание на состояние тормозных дисков перед установкой – на поверхности фрикционного слоя не должно быть следов масла или другой технической жидкости, в противном случае деталь будет неэффективно функционировать до полного выпаривания веществ при нагревании.

Менять тормозные диски необходимо комплексно, как минимум парой на колесном мосте – в противном случае машину будет вести во время торможения. Процедуры замены дисков на Citroen Xantia Х2 идентична, независимо от конструкционного расположения деталей.

Источник: zapchasti.expert

Это видео недоступно.

Очередь просмотра

Очередь

  • Удалить все
  • Отключить

YouTube Premium

Как заменить передние тормозные диски на CITROEN XSARA PICASSO (N68) [ВИДЕОУРОК AUTODOC]

Хотите сохраните это видео?

  • Пожаловаться

Пожаловаться на видео?

Выполните вход, чтобы сообщить о неприемлемом контенте.

Понравилось видео?

Не понравилось?

Текст видео

Как заменить передние тормозные диски на CITROEN XSARA PICASSO (N68) 2.0 Компактвэн 12.1999–настоящее время [ВИДЕОУРОК AUTODOC]

Тормозные диски на автомобилях: CITROEN XSARA (NO) Coupe (02.1999 – . ) / CITROEN XSARA (N2) Break (02.1999 – . ) / CITROEN XSARA (N1) (02.1999 – . ), как правило, заменяются по идентичному алгоритму. Однако могут быть некоторые отличия, вызванные особенностью конструкции транспортного средства.

ТОП бренды, которые производят тормозные диски: RIDEX; STARK; A.B.S.; BOSCH; FEBI BILSTEIN.

Покупка через приложение всегда дешевле, чем на сайте!
❱❱ Установите приложение AutoDoc — https://interstitials.onelink.me/1036.

Подпишись на канал AUTODOC, чтобы не пропустить новые видео о замене автозапчастей ➜ https://www.youtube.com/channel/UCNsS.

️ Инструменты, которые вам понадобятся, чтобы заменить передние тормозные диски:
– щётка по металлу
– спрей WD-40
– спрей очиститель тормозных систем
– медная смазка
– рожково-накидной ключ № 13
– рожково-накидной ключ № 15
– насадка Torx T55
– колесная силовая головка № 19
– приспособление для вдавливания тормозных цилиндров суппорта
– динамометрический ключ
– фигурная отвёртка
– ударная отвёртка
– резиновая киянка
– вороток
– монтажный рычаг
– противооткатное устройство

Если вам помогло это видео, ставьте лайки и делитесь им со своими друзьями!

Если вам интересен наш контент, можете посмотреть другие видеоуроки:
► Видеоуроки для CITROËN — https://www.youtube.com/playlist?list.
► Видеоуроки для CITROËN XSARA PICASSO — https://www.youtube.com/playlist?list.
► Как заменить амортизатор багажника на CITROEN XSARA PICASSO (N68) — https://www.youtube.com/watch?v=LuheN.
► Как заменить щётки стеклоочистителя на CITROEN XSARA PICASSO (N68) — https://www.youtube.com/watch?v=KSYNu.

Об ответственности:
Видеоролик содержит лишь советы и рекомендации, которые могут быть полезными для вас при осуществлении ремонтных работ и замены. AutoDoc не несёт никакой ответственности за ущерб, травмы и порчу имущества, полученные в процессе осуществления ремонтных работ и замены вследствие некорректного использования и трактования предоставленной информации. Данный видеоролик носит исключительно ознакомительный характер и не гарантирует получение конкретного результата. За некорректное и травмоопасное использование ремонтного оборудования, инструментов и автозапчастей ответственность несёт исключительно сам пользователь. AutoDoc настоятельно рекомендует быть аккуратными и соблюдать правила безопасности при совершении любых ремонтных работ и замены. Помните: эксплуатация автозапчастей низкого качества не гарантирует вам должного уровня безопасности на дорогах.

Источник: www.youtube.com

Проверка состояния, снятие и установка тормозных дисков Ситроен Ксантиа

Проверка состояния, снятие и установка тормозных дисков

Внимательно прочтите предупреждения, данные в начале разделов Замена колодок дисковых тормозных механизмов передних колес и Замена колодок дисковых тормозных механизмов задних колес. Замена дисков всегда производится в паре для обоих тормозных механизмов данной оси во избежание потери курсовой устойчивости автомобиля при торможении.

Диски передних тормозных механизмов

1. Подоприте противооткатными башмаками задние колеса, поддомкратьте передок автомобиля и установите его на подпорки. Снимите соответствующее переднее колесо.
2. Медленно вращая диск, внимательно осмотрите его с обеих сторон. В случае необходимостиснимите тормозные колодки с целью обеспечения лучшего обзора внутренней стороныдиска (см. Замена колодок дисковых тормозных механизмов переднихколес). Наличие мелких царапин на рабочих контактирующих с колодками поверхностяхдиска вполне допустимо, однако, в случае выявления глубоких борозд, задиров ипрочих серьезных дефектов диск подлежит замене.

3. По наружному краю поверхностей диска обычно проходит побитая коррозией покрытая тормозной пылью полоса, которая в случае необходимости может быть зачищена при помощи скребка. Если же по периметру диска располагается буртик, образовавшийся в результате выработки материала, следует произвести измерение толщины диска при помощи микрометра. Размер снимается в нескольких точках по периметру диска как внутри области контакта с колодками, так и вне ее. Изношенный свыше допустимого предела диск (см. Спецификации) подлежит замене.

4. При наличии подозрений на наличие деформации следует произвести проверку бокового биения диска. Воспользуйтесь циферблатным измерителем плунжерного типа, который следует закрепить на неподвижном компоненте подвески, либо при помощи щупа лезвийного типа замерьте величину зазора между диском и расположенным к нему вплотную неподвижным объектом (например, анкерной скобой суппорта). Размер снимается в нескольких точках по периметру диска. В случае выявления превышающего допустимое значение биения (см. Спецификации), диск подлежит замене (предварительно удостоверьтесь, что причиной биения не является износ или ослабление преднатяга ступичных подшипников [см. Главу Текущее обслуживание или Ходовая часть и рулевое управление]). Попробуйте также снять диск и перевернуть его на ступице на 180°.

5. Осмотрите диск на наличие трещин вокруг болтовых отверстий и прочих признаков износа или механических повреждений. В случае необходимости произведите замену.

1. Отсоедините отрицательный провод от батареи.
2. Снимите тормозные колодки (см. Замена колодок дисковых тормозных механизмов передних колес).
3. Выверните два болта крепления анкерной скобы суппорта на ступичной сборке.Уберите суппорт в сторону и подвяжите его проволокой к элементу подвески. Проследите,чтобы не оказался натянут тормозной шланг.

4. Выверните два крепежных винта и снимите диск со ступичной сборки.

1. Удостоверьтесь в абсолютности чистоты сопрягаемых поверхностей тормозного диска и ступичной сборки, затем установите диск на свое штатное место. И затяните крепежные винты.
2. Установите на место суппорт и затяните болты его крепления с требуемым усилием.
3. Установите тормозные колодки (см. Замена колодок дисковых тормозных механизмов передних колес) и подсоедините отрицательный провод к батарее.

Диски задних тормозных механизмов

1. Взведите стояночный тормоз, подоприте противооткатными башмаками передние колеса, затем поддомкратьте задок автомобиля и установите его на подпорки.
2. Выполните процедуры, описанные в подразделе “Проверка состояния”, обращаясь в случае необходимости к материалам раздела Замена колодок дисковых тормозных механизмов задних колес.

1. Поддомкратьте автомобиль и установите его на подпорки.
2. Снимите соответствующее заднее колесо.
3. Сбросьте давление в гидравлическом тракте подвески, отпустив спускной вентильрегулятора (см. Главу Единая гидравлическая система) и переведя рычагуправления в положение “Минимум”.
4. Снимите тормозные колодки (см. Замена колодок дисковых тормозных механизмов задних колес).
5. Заправьте на свое штатное место палец крепления колодок и наверните на негогайку, скрепив тем самым между собой две половины суппорта.
6. Выверните два болта крепления тормозного суппорта к продольному рычагу подвески.
7. Снимите суппорт с тормозного диска и подвяжите его в стороне к элементу подвескипри помощи проволоки. Проследите, чтобы не оказалась натянута тормозная линия.

При желании суппорт может быть закреплен при помощи верхнего болта после снятия диска.

8. Выверните крепежный винт и снимите диск со ступицы колеса.

1. Где требуется, выверните верхний болт и сдвиньте суппорт в сторону, обеспечив свободное пространство для установки диска.
2. Удостоверьтесь в абсолютности чистоты сопрягаемых поверхностей диска и ступицы.Установите диск на свое штатное место и затяните крепежный винт.
3. Смажьте резьбовую часть крепежных болтов, затем установите суппорт на местои затяните болты с требуемым усилием.
4. Отдайте крепежную гайку и извлеките палец крепления колодок, фиксирующий междусобой половины суппорта.
5. Установите на место колодки (см. Замена колодок дисковых тормозных механизмов задних колес).
6. Установите колесо.
7. Затяните спускной вентиль регулятора давления (см. Главу Единая гидравлическая система) и переведите рычаг управления подвеской в положение “Normal driving” (Нормальное движение).
8. Опустите автомобиль на землю и затяните колесные болты с требуемым усилием.

Источник: avtorom.ru

Как снять тормозной диск на ситроен ксара пикассо

Для работы понадобятся специальные инструменты, приспособления и смазочные материалы.

  • Ключ гаечный 13 мм;
  • ключ гаечный 15 мм;
  • корд-щетка;
  • приспособление для вдавливания поршня (Licota ATE-4125 или аналог);
  • комплект оригинальных тормозных колодок с артикулом 1608520380 (около 3000 рублей) или аналогов.

Для замены тормозного диска:

  • ключ TORX-T50;
  • динамометрический ключ 70 Nm;
  • ключ торцевой 36 мм;
  • вороток с удлинителем для торцевых головок;
  • оригинальные тормозные диски с каталожным номером 424966 (около 5500 рублей) или аналоги.
  • универсальные смазки для тормозного суппорта;
  • высокотемпературные смазки для тормозного суппорта -30 до +1100;
  • средство для очистки тормозных механизмов нейтральное к резинотехническим элементам системы.

Моменты затяжки резьбовых соединений:

  • предварительная затяжка — 70 Nm ± 0,9;
  • угловая затяжка 45° ± 5°

В процессе затягивания ступичной гайки необходимо поворачивать диск по часовой и против часовой стрелки.

Снимаем колеса и начинаем освобождать болты крепления. После снятия болтов попутно стоит проверить состояние тормозных шлангов и трубок, снимаем колодки. Если колодки менять не планируется (меняется только диск) следует быть осторожными с ними, чтобы не повредить. Смазываем необходимые места, нагреваем феном, продолжаем процесс демонтажа.

Чтобы снять тормозной диск, необходимо снять крышку и вывернуть одну гайку, беречь крышку необязательно, она поставляется вместе с новым диском. Берем головку на 36, удлинитель и откручиваем гайку — потребуется большое усилие. После снятия гайки снимаем тормозной диск. Очищаем от ржавчины место установки диска. Установка выполняется в обратной последовательности.

Прокатавшись зиму, обратил внимание на то, что при торможении стало отдавать в руль. Не сильно, но неприятно. Сначала думал, может резина, либо диски кривоваты. Перешел на лето, купил облегченные стальные диски с разборки. Поставил резину летнюю Бриджстоун 195/65/Р15. Отбалансировался. Заодно, когда менял колеса — увидел свои тормозные диски. Посмотрел, что “печалька”. Решил менять вместе с колодками.

Диски Remsa брал по 33 рубля за штуку, итого 66 рублей (35 у.е.). Колодки Fenox 25 рублей (13 у.е.). Работа бесплатно :). Среднее по качеству в общем, но извечный вопрос финансов:(

Со стороны водителя все прошло “изюмительно” за полчаса все сделал. Со стороны пассажира долго не мог открутить скобу, в которую вставляются колодки. Там “торкс 55”. Нижний прикорел, ни в какую. Всякие ВД и тому подобные жидкости, постукивания не помогали. Стали истираться шлицы на болте. Поэтому заехал к знакомым ребятам на станцию пневмоинструментом взяли “на раз!”.

Да, кстати, ремкомплект направляющих я не заказывал, вычистил старые, заложил смазку, разработал. Вроде все ОК.

Приключилось как-то со мной приключение. Поехал я к себе на стройку. Ночью подморозило и выпал снежок. Лужи покрылись коркой льда и были замаскированы снегом. В одну из таких луж я и приехал.

Потуги самостоятельно выбраться успехи не имели. Поэтому воспользовался звонком другу.

Тянул Ниссан Х-Трэил. Он даже не напрягся.
А через неделю, в следующую субботу, прихожу утром к машине и наблюдаю картину:

Неожиданно, на ровном месте спустило колесо. Ну что ж, шиномонтаж зовет! Снял колесо, погрузил в Кию и поехал на поклон мастерам. Шина целая, оказалось что спускает по ободу. Шину сняли, почистили диск и шину болгаркой с волосатой щеткой и собрали на герметик. Способ сработал. Устанавливая колесо назад, обратил внимание на тормозные диски. Они были уже сильно сточены. На них я отъездил 5 лет и 120.000 км, и до меня на них тоже ездили.

Купил диски и колодки и в гараж.

Основное действие.
1. Снимаем колпак (если есть), ослабляем болты колеса, домкратим, ставим на колодку, снимаем колесо.

2. Откручиваем суппорт (2 болта, ключ на 13), снимаем его, вдавливаем поршень. Я использовал 2-лапый съемник.

Колдки менялись примерно 4 года назад, на них наезжено 90-100 тысяч км. Езжу в 90% случаев по трассе.

Колодки снялись легко, не прикорели. Пальцы ходили туговато. Поэтому решил их снять, почистить и смазать правильной смазкой (ТРВ ПФГ 110).

И тут ШОК для фанатов правильных тормозов: пальцы в медной смазке и не уклинили, и не ржавые, и 4 года прошло. Это магия))

Смазка конечно высохла и стала порошком. Пыльники похоже что разбухли, но они работают, воду не пропускают.
Для тех кто не в теме: по легенде от медной смазки пыльники разбухают и начинают пропускать воду, и пальцы ржавеют и уклинивают, и тормоза не тормозят. Смазывать надо специальной силиконовой смазкой.
Подтверждаю эту легенду от части, пыльники разбухают, смазка высыхает за 4 года.
Очистил всё от старой смазки ВШ-хой, вытер, намазал новой и собрал. Пальцы стали ходить заметно легче. Направляющие колодок очистил волосатым диском, смазал их медной смазкой и поставил новые колодки. Далее все собираем в обратной последовательности: диск — скоба — колодки — суппорт — колесо. Чтобы не скрипели колодки, по легенде, надо их тыльную сторону смазать медной смазкой.

Легенда (теория) подтверждена на практике. Мне повезло, что пыльники не разбухли в хлам и не пропустили воду. Смазку нужно использовать по назначению: специальную силиконовую в пальцы, медную в направляющие колодок и на тыльную сторону колодок.

Машина стала заметно лучше тормозить. Что стало причиной улучшения: новые детали или правильная смазка, или и то и другое? Я утверждать не стану.

Спасибо, за внимание. На этом позвольте откланяться.

Источник: lubimauto.ru
