Как сделать гусеницу из шин

Гусеница из шин

В одной из моих предыдущих работ, я показывал как можно изготовить “Солнышко на облачке из покрышек” и в продолжении этой темы, хочу показать еще одну самоделку, а именно как сделать “гусеницу из покрышек”. Эта самоделка так же как и предыдущая делается для детского садика.

Материал и инструменты необходимые для изготовления гусеницы:

– четыре автомобильные покрышки (можно и больше, длину гусеницы делаете по своему усмотрению)
– кусок ДВП
– лобзик
– саморезы
– шуруповерт
– сверло
– кусок проволоки
– краска (желтая, зеленая, черная)

Процесс изготовления

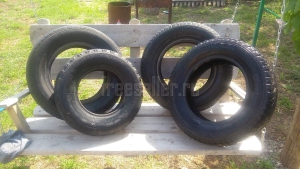

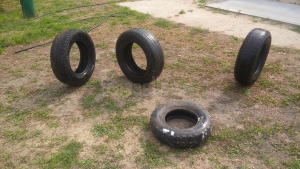

Первым делом необходимо хорошо помыть покрышки, что бы краска лучше ложилась. Я взял три покрышки одинакового размера, а четвертую чуть поменьше, так как это будет голова гусеницы.

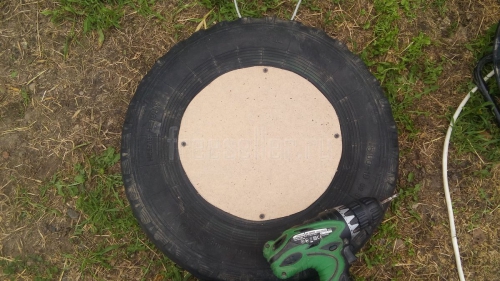

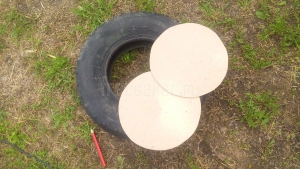

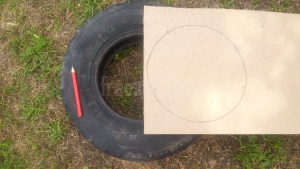

Теперь при помощи лобзика выпиливаем круги, что бы закрыть отверстия в покрышке (голове) и в дальнейшем на них нарисовать рожицу гусеницы, а так же шуруповертом привинчиваем их к покрышке.

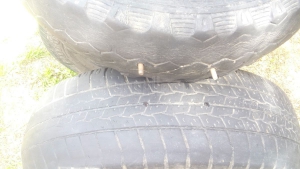

Затем шуруповертом и сверлом проделываем отверстия, что бы соединить между собой покрышки.

Я использовал болтики и широкие шайбы, а так же стянул еще несколькими саморезами.

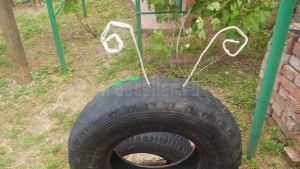

Чтобы сделать усики на голове гусеницы, я использовал обычную алюминиевую проволоку в изоляции. Просверлил отверстия, протянул, закрутил кончики и покрасил в черный цвет.

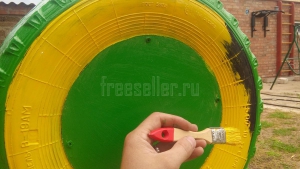

Теперь приступаем к самому долгому занятию, это покраска. Верх покрышек был выкрашен в зеленый цвет, а боковинки в желтый.

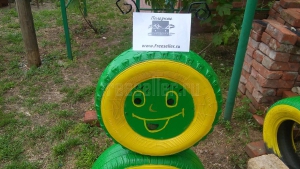

Голову красим в зеленый цвет и рисуем мордочку.

Почти все готово, осталось лишь вкопать колеса в землю.

Выкапываем ямки в земле примерно на штык лопаты, ставим покрышки, закапываем и притрамбовываем землю.

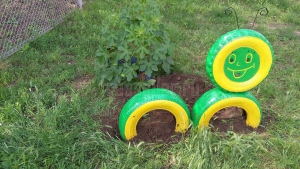

И вот такой вот готовый результат у нас получился! Дети остались очень довольны новой поделке.

Источник: www.freeseller.ru

Способы изготовления самодельных гусениц своими руками

Для передвижения большинства мотоблоков используются обычные колеса. Проходная способность аппарата в таких случаях крайне мала. К счастью, существует несколько хороших способов, позволяющих превратить мотоблок в вездеход или снегоход. Для этого достаточно сделать самодельные гусеницы.

Способы изготовления и материалы

При выборе материала для будущей гусеницы своими руками следует учитывать тип работ, для которых они предназначаются. Изделие должно быть не только предельно прочным, но и легким для удобной работы с агрегатом.

Первым делом необходимо установить дополнительные колеса на мотоблок таким образом, чтобы с каждой стороны было по паре. На них и будут крепиться будущие агрегаты, длина которых составит длину окружности каждого колеса плюс расстояние между их осями, умноженное на два. Все колеса должны быть одинакового диаметра.

К наиболее популярным исходным материалам для изготовления гусениц своими руками относятся:

  1. Транспортные ленты и втулочно-роликовая цепь.
  2. Ненужные автомобильные покрышки.
  3. Цепи и ремни.

Каждый способ подразумевает свой ход действий.

Транспортная лента и цепь

Способ изготовления агрегата из этих материалов, по мнению большинства, самый простой. Для него не потребуется большое количество инструментов и материалов. Рекомендуется учитывать следующие советы:

  1. Толщина транспортной ленты должна составлять более 7 мм, так как на нее будет воздействовать сильная физическая нагрузка, которую необходимо выдержать.
  2. Ленты скрепляются между собой с помощью втулочно-роликовой цепи.
  3. Для увеличения прочности конструкции рекомендуется прошить ленту по бокам и на торцах с помощью частых стежек. Шаг между ними должен составлять порядка 1 см.

При соблюдении этого простого списка рекомендаций должна получиться прочная и качественная гусеница для мотоблока, которая прослужит своему владельцу в течение долгого времени.

Конструкция из покрышек

Помимо изделия из транспортной ленты, можно сделать гусеницу из покрышки своими руками. Здесь не придется ничего сшивать и зацеплять между собой, поскольку покрышка уже имеет замкнутую структуру со специальным протектором сцепления.

Покрышки обычных легковых автомобилей не подойдут. Нужно найти изделия для грузовых автомобилей или тракторов, которые имеют выраженный рельеф протектора.

Процедуру изготовления такого агрегата можно разделить на три основных этапа:

  1. В резине вырезается лента для гусянки необходимой ширины. Для этого нужно использовать очень острый нож, смоченный в мыльном растворе.
  2. С помощью электрического лобзика и острой пилки с мелкими зубцами срезаются боковины с покрышки.
  3. На внутренней стороне покрышки тоже необходимо срезать ножом или электролобзиком.
  4. Остается лишь надеть готовую покрышку на заранее установленные колеса.

Стоит внимательно изучить рисунок протектора. Он должен быть четко выраженным для максимального увеличения проходной способности мотоблока за счет повышения сцепления гусеницы с поверхностью.

Читайте также:  Как померить протектор шин

Ремни и цепи

В этом способе используются стандартные ремни с клиновидным профилем. Они крепятся между собой с помощью заклепок, которые размещены на них. Такая гусеница делается из двух отрезков одинаковой цепи и ремней. Алгоритм действий выглядит следующим образом:

  1. Концы обеих цепей разжимаются и соединяются друг с другом для получения замкнутой системы. После соединения их необходимо сжать обратно и сварить между собой для большей прочности.
  2. Берется подходящей толщины сталь. Из нее вырезаются небольшие отрезки, которые будут использоваться в качестве грунтозацепов.
  3. С помощью двусторонних болтов грунтозацепы крепятся ко всем звеньям обеих цепей, на них же крепятся все ремни.

Таким образом, можно получить прочную и качественную гусеницу из ремней и цепей, сделанную своими руками. Этот способ является наиболее трудоемким из всех представленных.

Траки для гусениц

Траки являются главной частью любой гусеницы. К счастью, необязательно покупать их в специализированных магазинах. Их достаточно легко изготовить самостоятельно из различных материалов. Главное, что нужно учесть, это уровень нагрузки, который планируется оказывать на мотоблок. Изготовить траки можно из:

  • пластиковых труб;
  • деревянных брусков;
  • металлических траков.

Для изготовления траков из пластиковых труб понадобится водопроводная труба № 40. Она нарезается на отрезки, длина которых равна ширине гусеницы. После этого каждый такой отрезок разрезается вдоль на две половины. С этим поможет справиться циркулярная пила с диском для резки дерева.

Когда все траки будут готовы, их можно цеплять на основную конструкцию. Для этого используются мебельные болты № 6 и большие шляпки полусферической формы. Этими болтами каждый отрезок крепится к самой конструкции.

Таким образом, получается отличная рельефная гусеница для мотоблока, позволяющая проходить в сложных местах даже зимой.

Гусеница из деревянных брусков подойдёт для небольшой нагрузки, поскольку прочность конструкции не так велика. Для изготовления гусеницы из этого материала потребуются березовые брусочки одинакового размера и длины, равной ширине гусениц.

Основным преимуществом гусеницы с деревянными брусками в качестве траков является доступность материалов, легкость всей конструкции, а также возможность быстро произвести ремонт.

Неудивительно, что самыми распространенными и надежными являются именно металлические траки для гусениц, ведь уровень их прочности достаточно велик. Чаще всего используются металлические трубы или профиль, который нарезается на отрезки подходящей длины и крепится к гусенице таким же образом, как это делалось в предыдущих способах.

Главным недостатком такой конструкции является большая масса и сложность ремонта. Если один из траков согнется во время работы, то придется потратить немало усилий для его замены.

Делать траки из железа рекомендуется только в тех случаях, когда мотоблок работает с большими нагрузками. В других случаях лучше прибегнуть к остальным способам.

Не так сложно изготовить гусеницу для мотоблока своими руками, хоть это и занимает достаточное количество времени. Важно отнестись к процессу с максимальной внимательностью и верно выполнять все расчёты. Также, необходимо оценить степень нагрузки, с которой работает мотоблок, и выбрать наиболее подходящие материалы для изделия.

Источник: sotka.guru

Какую гусеницу из покрышки своими руками выбрать для детской площадки

Эта веселая гусеница из покрышки своими руками украсит не только детскую площадку, но и садовый участок. Ведь каждому хозяину дома и дачи хочется сделать уютным и не похожим на другие свой кусочек земли.

Кто неограничен в финансах, прибегают к помощи ландшафтных дизайнеров, которые сооружают декоративные пруду, альпийские горки, фонтаны и прочие элементы экстерьера.

Но, не менее красивые вещи можно создать своими руками, используя, казалось бы, бросовые материалы – пластиковые бутылки и автомобильные шины. Умельцы легко превращают их в чудесную садовую мебель и восхитительные клумбы, в бассейны и сказочных героев, в слоников, жирафов, лягушек и т.д.

Многообразие гусениц из покрышек

Все, что нужно, чтобы изготовить поделку из шин – терпение, острый нож, кисточки и краски.

Шины, выбранные для работы, должны быть чистыми и сухими, чтобы краска не отслаивалась.

Изготовить гусеницу, которая нравится малышам и вызывает улыбку у взрослых, очень просто. Вначале, покрышки красят в яркие цвета, а, когда они высохнут, вкапывают в грунт одним из предложенных вариантов, приведенных ниже.

Кокетливая гусеница в панаме

Испуганная гусеница с симпатичными рожками-пружинками

Можно шины вкапывать на одинаковом уровне или разном, т.е. первую и все нечетные – на меньшую глубину, вторую и четные – поглубже.

Читайте также:  Как заделать дырку на шине велосипеда

Оформления мордочки

Для этого имеется также несколько вариантов:

  • ее можно нарисовать на фанере, придав ей забавную форму и прикрепив спереди к первой шине;
  • с двух сторон закрепив на боковых отверстиях первой шины с помощью саморезов;
  • создать, используя для глаз пластиковые крышки или колесики от детской машинки.

Изготовление усиков

Для усиков подойдут пружинки и проволока, пластиковые трубы и бутылки. Украсить поделку можно, прикрепив на голову цветочек.

Окраска

Как правило, красят гусеницу в зеленый и зелено-желтый цвета. Усики делают желтыми, а цвет глаз – по желанию или имеющемуся материалу.

Процесс создания поделок из шин намного проще и дешевле, чем из металла или древесины, а срок службы их во много раз выше. Изделия же получаются яркими и эксклюзивными. И для создания из не требуется ни затрат материальных, ни особого профессионализма.

Важные советы

  • Вкапывать покрышки рекомендуется вплотную друг к другу, чтобы, съехав ребенок не смог пораниться или застрять между ними;
  • Не нужно выбирать слишком лысые шины, чтобы малыш не соскользнул. Если других нет, их можно намазать клеем перед покраской и присыпать песком, дать высохнуть и после этого красить.

Простой вариант изготовления гусеницы

Рекомендуем:

Инструменты для поделки и материалы

В зависимости от того, какой длины будет гусеница из покрышки своими руками, запасаются необходимым количеством шин. Но, в основном, достаточно бывает четырех.

Помимо покрышек нужны:

  • кусок проволоки и ДВП;
  • краски: черная, зеленая, желтая и красная;
  • кисточки;
  • саморезы;
  • лобзик;
  • шуруповерт.

Выбор покрышек

Для данного варианта достаточно трех покрышек одного размера и одной шины меньшего диаметра для головы.

Закончив с выбором шин, переходят к выпиливанию кругов (2 шт.), которыми закрывают отверстия в голове (меньшей шине). Делают это при помощи лобзика. На ДВП в последствие рисуют потешную рожицу. К покрышке ее прикручивают шуруповертом.

Далее в шинах сверлят отверстия для соединения между собой. Подойдут для крепления широкие шайбы и болты. Можно для надежности стянуть их еще и саморезами.

Для изготовления усиков взята алюминиевая проволока, покрытая изоляцией. Чтобы их закрепить сверлят в нужном месте отверстия, продевают в них проволоку и закручивают кончики.

После этого переходят к самому длительному занятию – покраске гусеницы из покрышек своими руками. Протектор красят в травяной цвет, а бока – в ярко-желтый.

Голову красят тем же цветом, что и протектор. На ней, после подсыхания краски, рисуют мордочку гусеницы.

Дело осталось за малым – вкопать поделку в землю.

Для этого роют ямки глубиной на штык лопаты. В них ставят три покрышки, засыпают их землей, хорошо ее утрамбовывают. Четвертую покрышек с нарисованной мордочкой крепят на первую «вторым этажом». Как это выглядит видно на фото.

Кажется, получилось довольно занятная поделка! Такая славная гусеница, установленная на детской площадке, хорошо подойдет для детских забав.

Причем, ребята будут не только с удовольствием играть с такой милой поделкой, но и смогут отдохнуть после активных игр, удобно разместившись на спине доброй гусеницы.

Другие поделки из шин

Помимо нее на площадке можно установить снеговика их покрышек, зайчика, машинку, качели и много других поделок из материала, который был обречен на утилизацию, но зажил новой жизнью.

А, если появится еще и команда смешариков, будьте уверены, что ребята придут в восторг от любимых мультяшных героев.

Видео: Гусеница из покрышки своими руками

Источник: motocarrello.ru

Гусеница для снегохода из покрышки

С приходом зимы на привычном транспорте добраться в нужное место можно далеко не всегда, даже автомобиль порой не может преодолеть снежные заносы. Именно для таких случаев и был сконструирован снегоход, транспортное средство которому не страшны никакие сугробы. Стоимость такого агрегата заводской сборки не мала, это и толкнуло многих умельцев на самостоятельное конструирование. Большинство деталей можно купить в магазинах, а вот гусеница для снегохода из покрышки делается самостоятельно в большинстве случаев.

Достоинства и недостатки самодельных снегоходов

Изготовить снегоход сможет каждый, у кого имеются навыки работы со сварочным аппаратом, умение и немного смекалки. Без базовых знаний в этом деле не обойтись, иначе агрегат будет не надежным и может подвести в самый неподходящий момент.

Читайте также:  Как вырезать отверстие в шине

Даже при наличии навыков и умений у самодельной техники такого типа есть свои достоинства и недостатки, которые мы далее и рассмотрим.

К достоинствам относят:

  • контроль качества сборки, каждый сам подбирает для себя необходимые детали и смотрит на их качество;
  • наличие лыж и гусеницы повысит проходимость снегохода, ему не будут страшны сугробы и рыхлый снег на целине;
  • простота в управлении, рулевая система полностью располагается впереди;
  • надежность и высокие показатели проходимости;
  • стоимость, собрать снегоход самостоятельно примерно в пять раз дешевле, чем купит в магазине или даже б/у с рук.

Собрать такой агрегат можно на основе многих имеющихся в хозяйстве ненужных вещей. Чаще всего основой выступают бензопилы, мотоблоки, мотоциклы, в этом случае снегоход обойдется еще дешевле.

Есть у транспортного средства собственноручного производства и недостатки:

  • изготавливать придется многие составляющие самостоятельно, так как в продаже имеются запчасти только на строго установленные габариты;
  • заказать по интернету тюнинговые составляющие не получится, они не рассчитаны для самоделок;
  • гусеницы и другие некоторые составляющие придется изготавливать самостоятельно.

Во всем остальном самодельные снегоходы по многим характеристикам находятся на ступень выше от заводских моделей.

Как сделать гусеницу снегохода своими руками

Все, кто хоть раз самостоятельно проводил изготовление вездехода отмечают, что, наверное, сложнейшим из процессов является производство гусеницы. Остальные детали можно подобрать в магазинах, да и в самостоятельном производстве они менее трудоемкие.

Гусеницу для снегохода самостоятельно можно смастерить несколькими способами, для этого понадобиться:

  • острый нож;
  • материал для обработки;
  • достаточно времени и терпения.

Источник: catfishing.ru

Самодельные гусеницы из автопокрышек

Гусеницы кажутся, а может быть и являются наиболее сложным в изготовлении компонентом самодельной гусеничной техники. Абсолютно неважно для чего вы хотите сделать гусеницы – небольшой вездеход для охоты, мотобуксировщик для рыбалки или мотоблок на гусеничном ходу для работы по хозяйству. Во всех случая нужна легкая и простая в изготовлении самодельная гусеница, которая бы потом еще и служила долго и не требовала к себе пристального внимания во время эксплуатации.

Кто может себе позволить купить серийные гусеницы в одном из онлайн-магазинов – делают это и не задумываются. Но у большинства умелых мастеров бюджет строительства техники для домашнего пользования не позволяет этого сделать. На помощь им приходит смекалка или интернет!

Есть несколько способов сделать их и одним из самых распространенных среди гаражных мастеров является изготовление гусениц из автомобильных покрышек грузовиков. Сапожным ножом, периодически смачивая его в обычном мыльном растворе для более легкого скольжения по резине, вырезаете борта автопокрышки, оставляя только беговую дорожку. Это только тут в статье можно описать этот процесс одним предложением. На самом деле это очень трудоемкая и травмоопасная работа, требующая терпения и внимательности. Результатом этого кропотливого процесса станет качественный и не разлохмаченный рез.

Для тех, кто хочет более быстрых результатов есть другой вариант – взять электролобзик с мелкой пилкой.
Помните! Вне зависимости от выбранного способа реза, результат всегда зависит от вас. Один может ножом провозится, нанести себе травму и изрезать все криво, а другой лобзиком все сделает быстро и аккуратно. Все зависит от ваших навыков, умений и опыта – выбирайте способ исходя из них.

После того как вы вырезали борта у покрышки, нужно проверить получившееся кольцо на эластичность и при необходимости снять лишние, внутренние слои резины. Далее нужно прикинуть, подойдет ли вам существующий рисунок протектора, и если нет, то нарезать новый, ведь гусеницам в зависимости от условий эксплуатации могут потребоваться хорошие грунтозацепы. Кому-то может потребоваться регулярный длительный переезд по трассе и вносить изменения ему не нужно, а вот рыбакам и охотникам, ездящим по болотам и глубокому бездорожью, не помешало бы хорошее сцепление с поверхностью.

Самодельные гусеницы из автомобильных покрышек могут использоваться на различной технике, они достаточно надежны и недороги в изготовлении. Конечно же у них есть плюсы и минусы, да и вообще несомненно у каждого найдется, что добавить к описанному процессу изготовления.

Видео небольшого трактора с самодельными гусеницами из автопокрышек:

Внести поправки в статью или дополнить ее, а также высказать свое мнение, вы можете в комментарии к ней без регистрации.
