Шинная структура

Шинная структура связей.

Для достижения максимальной универсальности и упрощения протоколов обмена информацией в микропроцессорных системах применяется так называемая шинная структура связей между отдельными устройствами, входящими в систему. Суть шинной структуры связей сводится к следующему.

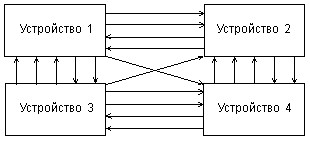

Классическая структура связей.

При классической структуре связей все сигналы и коды между устройствами передаются по отдельным линиям связи. Каждое устройство, входящее в систему, передает свои сигналы и коды независимо от других устройств. При этом в системе получается очень много линий связи и разных протоколов обмена информацией.

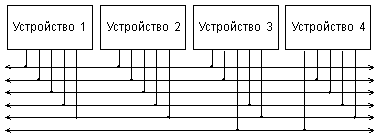

При шинной структуре связей все сигналы между устройствами передаются по одним и тем же линиям связи, но в разное время (это называется мультиплексированной передачей).

Шинная структура связей.

Причем передача по всем линиям связи может осуществляться в обоих направлениях (так называемая двунаправленная передача). В результате количество линий связи существенно сокращается, а правила обмена (протоколы) упрощаются. Группа линий связи, по которым передаются сигналы или коды как раз и называется шиной (англ. bus ).

При шинной структуре связей вся информация передается по линиям связи последовательно во времени, что снижает быстродействие системы по сравнению с классической структурой связей.

Большое достоинство шинной структуры связей состоит в том, что все устройства, подключенные к шине, должны принимать и передавать информацию по одним и тем же протоколам обмена информацией по шине. Соответственно, все узлы, отвечающие за обмен с шиной в этих устройствах, должны быть единообразны, унифицированы.

В системах с шинной структурой связей применяют три существующие разновидности выходных каскадов цифровых микросхем:

· стандартный выход (или выход с двумя состояниями — обозначается 2С, 2S, реже ТТЛ, TTL);

· выход с открытым коллектором — обозначается ОК, OC;

· выход с тремя состояниями (с возможностью отключения — обозначается 3С, 3S).

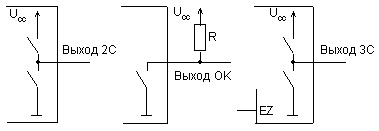

Упрощенно эти три типа выходных каскадов могут быть представлены в виде следующих схем:

Три типа выходов цифровых микросхем

У выхода 2С два ключа замыкаются по очереди, что соответствует уровням логической единицы (верхний ключ замкнут) и логического нуля (нижний ключ замкнут). У выхода ОК замкнутый ключ формирует уровень логического нуля, разомкнутый — логической единицы. У выхода 3С ключи могут замыкаться по очереди (как в случае 2С), а могут размыкаться одновременно, образуя третье, высокоимпедансное, состояние. Переход в третье состояние (Z-состояние) управляется сигналом на специальном входе EZ.

Выходные каскады типов 3С и ОК позволяют объединять несколько выходов микросхем для получения мультиплексированных

или двунаправленных линий.

При этом в случае выходов 3С необходимо обеспечить, чтобы на линии всегда работал только один активный выход, а все остальные выходы находились бы в это время в третьем состоянии, иначе возможны конфликты. Объединенные выходы ОК могут работать все одновременно, без всяких конфликтов.

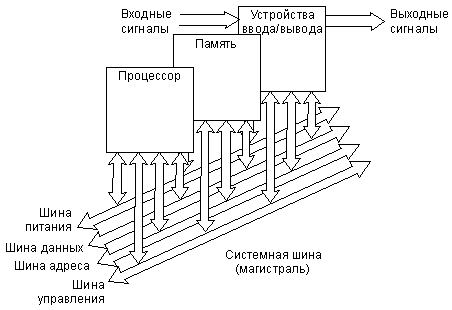

Типичная структура микропроцессорной системы выглядит так:

Структура микропроцессорной системы

Она включает в себя три основных типа устройств:

· память, включающую оперативную память (ОЗУ, RAM — Random Access Memory) и постоянную память (ПЗУ, ROM —Read Only Memory), которая служит для хранения данных и программ;

· устройства ввода/вывода (УВВ, I/O — Input/Output Devices), служащие для связи микропроцессорной системы с внешними устройствами, для приема (ввода, чтения, Read) входных сигналов и выдачи (вывода, записи, Write) выходных сигналов.

Все устройства микропроцессорной системы объединяются общей системной шиной (она же называется еще системной магистралью или каналом ). Системная магистраль включает в себя четыре основные шины нижнего уровня:

· шина адреса (Address Bus);

· шина данных (Data Bus);

· шина управления (Control Bus);

· шина питания (Power Bus).

Шина адреса служит для определения адреса (номера) устройства, с которым процессор обменивается информацией в данный момент. Каждому устройству (кроме процессора), каждой ячейке памяти в микропроцессорной системе присваивается собственный адрес. Когда код какого-то адреса выставляется процессором на шине адреса, устройство с таким адресом понимает, что ему предстоит обмен информацией. Шина адреса определяет максимально возможную сложность микропроцессорной системы, то есть допустимый объем памяти и, следовательно, максимально возможный размер программы и максимально возможный объем запоминаемых данных.

Количество адресов, обеспечиваемых шиной адреса, определяется как 2 N , где N — количество разрядов. Например, 16-разрядная шина адреса обеспечивает 65 536 адресов. Разрядность шины адреса обычно кратна 4 и может достигать 32 и даже 64. Шина адреса может быть однонаправленной (когда магистралью всегда управляет только процессор) или двунаправленной (когда процессор может временно передавать управление магистралью другому устройству, например контроллеру ПДП). Наиболее часто используются типы выходных каскадов с тремя состояниями или обычные ТТЛ (с двумя состояниями).

Шина данных — это основная шина, которая используется для передачи информационных кодов между всеми устройствами микропроцессорной системы. Обычно в пересылке информации участвует процессор, который передает код данных в какое-то устройство или в ячейку памяти или же принимает код данных из какого-то устройства или из ячейки памяти. Но возможна также и передача информации между устройствами без участия процессора. Шина данных всегда двунаправленная . Наиболее часто встречающийся тип выходного каскада для линий этой шины — выход с тремя состояниями.

Количество ее разрядов (линий связи) определяет скорость и эффективность информационного обмена, а также максимально возможное количество команд. Обычно шина данных имеет 8, 16, 32 или 64 разряда. Понятно, что за один цикл обмена по 64-разрядной шине может передаваться 8 байт информации, а по 8-разрядной — только один байт. Разрядность шины данных определяет и разрядность всей магистрали. Например, когда говорят о 32-разрядной системной магистрали, подразумевается, что она имеет 32-разрядную шину данных.

Шина управления в отличие от шины адреса и шины данных состоит из отдельных управляющих сигналов. Каждый из этих сигналов во время обмена информацией имеет свою функцию. Некоторые сигналы служат для стробирования передаваемых или принимаемых данных (то есть определяют моменты времени, когда информационный код выставлен на шину данных).

Другие управляющие сигналы могут использоваться для подтверждения приема данных, для сброса всех устройств в исходное состояние, для тактирования всех устройств и т.д. Кроме того, управляющие сигналы обеспечивают согласование работы процессора (или другого хозяина магистрали, задатчика, master) с работой памяти или устройства ввода/вывода (устройства-исполнителя, slave). Управляющие сигналы также обслуживают запрос и предоставление прерываний, запрос и предоставление прямого доступа.

Линии шины управления могут быть как однонаправленными, так и двунаправленными. Типы выходных каскадов могут быть самыми разными: с двумя состояниями (для однонаправленных линий), с тремя состояниями (для двунаправленных линий), с открытым коллектором (для двунаправленных и мультиплексированных линий).

Наконец, шина питания предназначена не для пересылки информационных сигналов, а для питания системы. Она состоит из линий питания и общего провода. В микропроцессорной системе может быть один источник питания (чаще +5 В) или несколько источников питания (обычно еще –5 В, +12 В и –12 В). Каждому напряжению питания соответствует своя линия связи. Все устройства подключены к этим линиям параллельно.

Если в микропроцессорную систему надо ввести входной код (или входной сигнал), то процессор по шине адреса обращается к нужному устройству ввода/вывода и принимает по шине данных входную информацию. Если из микропроцессорной системы надо вывести выходной код (или выходной сигнал), то процессор обращается по шине адреса к нужному устройству ввода/вывода и передает ему по шине данных выходную информацию.

Если информация должна пройти сложную многоступенчатую обработку, то процессор может хранить промежуточные результаты в системной оперативной памяти. Для обращения к любой ячейке памяти процессор выставляет ее адрес на шину адреса и передает в нее информационный код по шине данных или же принимает из нее информационный код по шине данных. В памяти (оперативной и постоянной) находятся также и управляющие коды (команды выполняемой процессором программы), которые процессор также читает по шине данных с адресацией по шине адреса. Постоянная память используется в основном для хранения программы начального пуска микропроцессорной системы, которая выполняется каждый раз после включения питания. Информация в нее заносится изготовителем раз и навсегда.

Важно учитывать, что устройства ввода/вывода чаще всего представляют собой устройства на «жесткой логике». На них может быть возложена часть функций, выполняемых микропроцессорной системой. Поэтому у разработчика всегда имеется возможность перераспределять функции системы между аппаратной и программной реализациями оптимальным образом. Чаще всего применяется комбинирование аппаратных и программных функций.

Читайте также:  Как сделать детскую площадку из шин

Иногда устройства ввода/вывода имеют в своем составе процессор, то есть представляют собой небольшую специализированную микропроцессорную систему. Это позволяет переложить часть программных функций на устройства ввода/вывода, разгрузив центральный процессор системы.

Источник: arxitektura-pk.26320-004georg.edusite.ru

Уроки 39 — 40
Принципы устройства компьютеров
§32. Принципы устройства компьютеров. §33. Магистрально-модульная организация компьютера

Содержание урока

§32. Принципы устройства компьютеров
§33. Магистрально-модульная организация компьютера

Взаимодействие устройств

§33. Магистрально-модульная организация компьютера

Взаимодействие устройств

Процессор должен обмениваться данными с внутренней памятью и устройствами ввода и вывода. Выделить отдельные каналы для связи процессора с каждым из многочисленных устройств нереально. Вместо этого сделана общая линия связи, доступ к которой имеют все устройства, использующие её по очереди. Такой информационный канал называется шиной.

Шина (или магистраль) — это группа линий связи для обмена данными между несколькими устройствами компьютера.

Традиционно шина делится на три части (рис. 5.10) — это:

• шина данных, по которой передаются данные;
• шина адреса, определяющая, куда именно передаётся информация;
• шина управления, которая организует процесс обмена (несёт сигналы чтение/запись, обращение к внутренней/ внешней памяти, данные готовы/не готовы и т. п.).

Рассмотрим процесс записи данных из процессора в память. На шину данных процессор выставляет данные для записи, на шину адреса — нужный адрес памяти, а на шину управления — сигналы для записи информации в память. Далее он вынужден ожидать, пока данные будут «взяты» с шины. В это время все остальные устройства постоянно «слушают» шину (проверяют её состояние). В нашем примере по сигналам на шине память обнаруживает, что для неё имеются данные. Она сохраняет их по заданному адресу и должна по шине управления сообщить процессору, что операция завершена. На практике, учитывая высокую надёжность работы памяти, сигнал подтверждения часто не используется: процессор просто выжидает определённое время и продолжает выполнение программы. Из этого примера понятно, что для успешного обмена данными по шине должны быть введены чёткие правила (их принято называть протоколом шины), которые должны соблюдать все устройства.

По сравнению с первыми ЭВМ, взаимодействие процессора с внешними устройствами организуется теперь по-другому. В классической архитектуре процессор контролировал все процессы ввода/вывода. Получалось так, что быстродействующий процессор тратил много времени на ожидание при работе с значительно более медленными внешними устройствами. Поэтому появились специальные электронные схемы, которые руководят обменом данными между процессором и внешними устройствами. В третьем поколении такие устройства назывались каналами ввода/ вывода, а в четвёртом — контроллерами 1 (на рис. 5.10 они обозначены буквой К).

Контроллер — это электронная схема для управления внешним устройством и простейшей предварительной обработки данных.

1 Это название происходит от английского слова control — управление; не следует путать с русским словом «контролёр».

Современный контроллер — это специальный микропроцессор, предназначенный для обслуживания одного или нескольких однотипных устройства ввода/вывода (УВВ) или внешней памяти. Нагрузка на центральный процессор при этом существенно снижается, и это увеличивает эффективность работы всей системы в целом. Контроллер, собранный в виде отдельной микросхемы, называют микроконтроллером.

В качестве примера рассмотрим контроллер современного жёсткого диска. Его основная задача — по принятым от процессора координатам найти на диске требуемые данные, прочитать их и передать в ОЗУ. Но контроллер способен выполнять и другие, порой весьма нетривиальные функции. Так, он сохраняет в служебной области диска информацию обо всех имеющихся на магнитной поверхности некачественно изготовленных секторах (а их при современной высокой плотности записи избежать не удаётся!) и способен «на ходу» подменять их резервными, что создаёт видимость диска, который полностью свободен от дефектов.

Как видно из приведённой на рис. 5.10 схемы, теперь данные могут передаваться между внешними устройствами и ОЗУ напрямую, минуя процессор. Кроме того, наличие шины существенно упрощает подсоединение к ней новых устройств. Архитектуру, которую можно легко расширять за счёт подключения к шине новых устройств, часто называют магистрально-модульной архитектурой.

Если спецификация на шину (детальное описание всех её логических и физических параметров) является открытой (опубликована), то производители могут разрабатывать к такой шине любые дополнительные устройства. Такой подход называют принципом открытой архитектуры. При этом в компьютере предусмотрены стандартные разъёмы для подключения новых устройств, удовлетворяющих стандарту. Поэтому пользователь может собрать такой компьютер, который ему нужен. Необходимо только помнить, что при подключении любого нового устройства нужно установить специальную программу — драйвер, которая управляет обменом данными между этим устройством и процессором.

В современных компьютерах для повышения эффективности работы используется несколько шин, например одна — между процессором и памятью, другая связывает процессор с видеосистемой и т. д.

Следующая страница Обмен данными с внешними устройствами

Cкачать материалы урока

Источник: xn—-7sbbfb7a7aej.xn--p1ai

Шинная структура связей

Микропроцессорная система (МПС). Структура и основные понятия.

Микропроцессорная система (МПС) представляет собой функционально законченное изделие, состоящее из одного или нескольких устройств, главным образом микропроцессорных: микропроцессора и/или микроконтроллера.

Микропроцессорное устройство (МПУ) представляет собой функционально и конструктивно законченное изделие, состоящее из нескольких микросхем, в состав которых входит микропроцессор; оно предназначено для выполнения определённого набора функций: получение, обработка, передача, преобразование информации и управление.

Микропроце́ссор — процессор (устройство, отвечающее за выполнение арифметических, логических операций и операций управления, записанных в машинном коде).

Для достижения максимальной универсальности и упрощения протоколов обмена информацией в микропроцессорных системах применяется так называемая шинная структура связей между отдельными устройствами, входящими в систему.

При шинной структуре связей все сигналы между устройствами передаются по одним и тем же линиям связи, но в разное время (это называется мультиплексированной передачей). Причем передача по всем линиям связи может осуществляться в обоих направлениях (так называемая двунаправленная передача). В результате количество линий связи существенно сокращается, а правила обмена (протоколы) упрощаются. Группа линий связи, по которым передаются сигналы или коды как раз и называется шиной

Большое достоинство шинной структуры связей состоит в том, что все устройства, подключенные к шине, должны принимать и передавать информацию по одним и тем же правилам (протоколам обмена информацией по шине). Соответственно, все узлы, отвечающие за обмен с шиной в этих устройствах, должны быть единообразны, унифицированы.

Существенный недостаток шинной структуры связан с тем, что все устройства подключаются к каждой линии связи параллельно. Поэтому любая неисправность любого устройства может вывести из строя всю систему, если она портит линию связи. По этой же причине отладка системы с шинной структурой связей довольно сложна и обычно требует специального оборудования.

В системах с шинной структурой связей применяют все три существующие разновидности выходных каскадов цифровых микросхем:

· стандартный выход или выход с двумя состояниями (обозначается 2С, 2S, реже ТТЛ, TTL);

· выход с открытым коллектором (обозначается ОК, OC);

·

выход с тремя состояниями или (что то же самое) с возможностью отключения (обозначается 3С, 3S).

Все устройства микропроцессорной системы объединяются общей системной шиной (она же называется еще системной магистралью или каналом). Системная магистраль включает в себя четыре основные шины нижнего уровня:

· шина адреса (AddressBus);

· шина данных (DataBus);

· шина управления (ControlBus);

· шина питания (PowerBus).

Шина адреса служит для определения адреса (номера) устройства, с которым процессор обменивается информацией в данный момент.Шина адреса может быть однонаправленной или двунаправленной.

Шина данных — это основная шина, которая используется для передачи информационных кодов между всеми устройствами микропроцессорной системы. Шина данных всегда двунаправленная.

Шина управления в отличие от шины адреса и шины данных состоит из отдельных управляющих сигналов. Линии шины управления могут быть однонаправленными или двунаправленными.

Шина питания предназначена не для пересылки информационных сигналов, а для питания системы.

Каждому напряжению питания соответствует своя линия связи.

5.2. Одношинная (фон-неймановская) и двухшинная (гарвардская) архитектура микропроцессорных систем. Особенности построения и функционирования.

Одношинная (фон-неймановская). В составе системы в этом случае присутствует одна общая память, как для данных, так и для команд

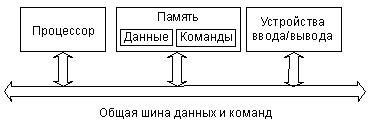

Рис. 1.15. Архитектура с общей шиной данных и команд.
