Volkswagen Golf 1.4T caxaRock › Бортжурнал › 129. Замена задних тормозных дисков и колодок

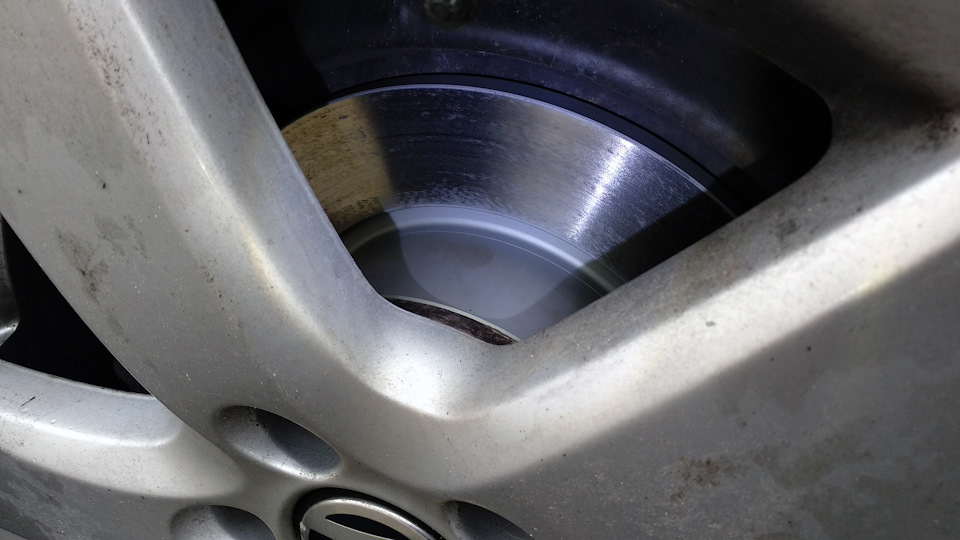

Продолжаю весеннее обслуживание автомобиля. С октября прошлого года лежали и ждали своего часа задние тормозные диски и колодки. Куплены были из-за того, что тормоза с прошлой весны издавали жуткие скрипы. Вернее жуткими они становились конечно же постепенно. Напомню, что колодки я менял

1,5 года и 34 000 км назад — 103. Замена колодок и профилактика суппортов Но! Тогда у меня задние суппорта подклинивали и из-за этого износились тормозные диски. В последствии после переборки с новыми колодками буртик на дисках стал еще более выраженным (тормоза же работают) и этот буртик терся о край колодки, что издавало противные звуки.

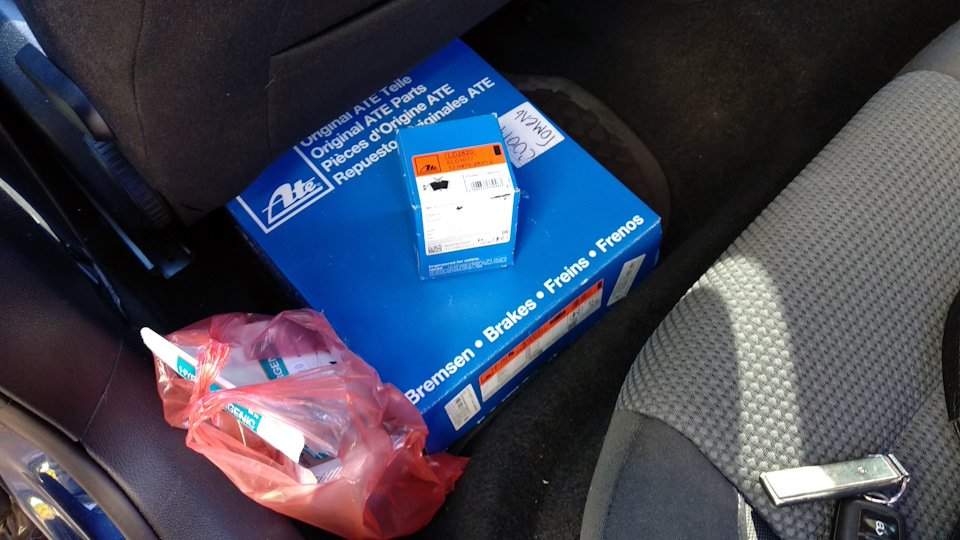

Поэтому еще прошлой осенью, когда терпение уже лопнуло, были куплены з/ч:

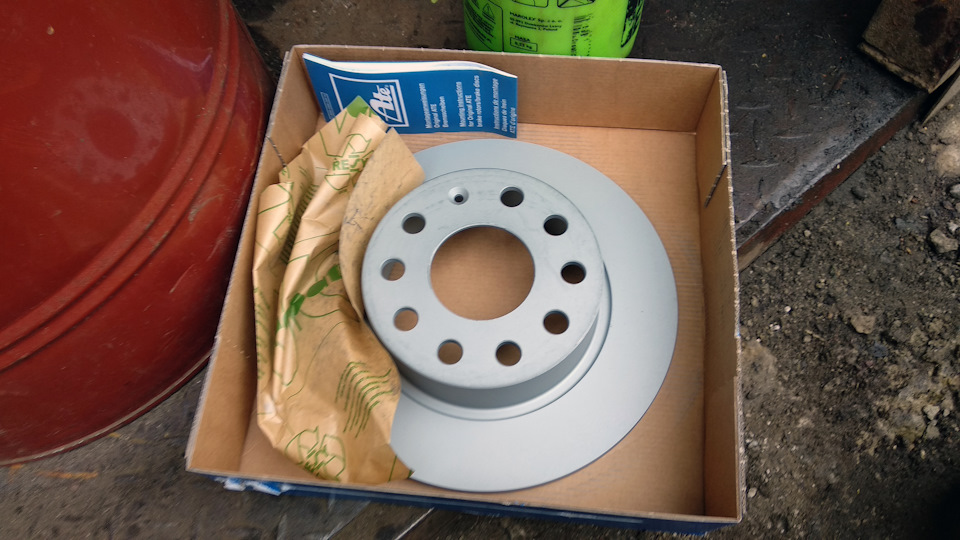

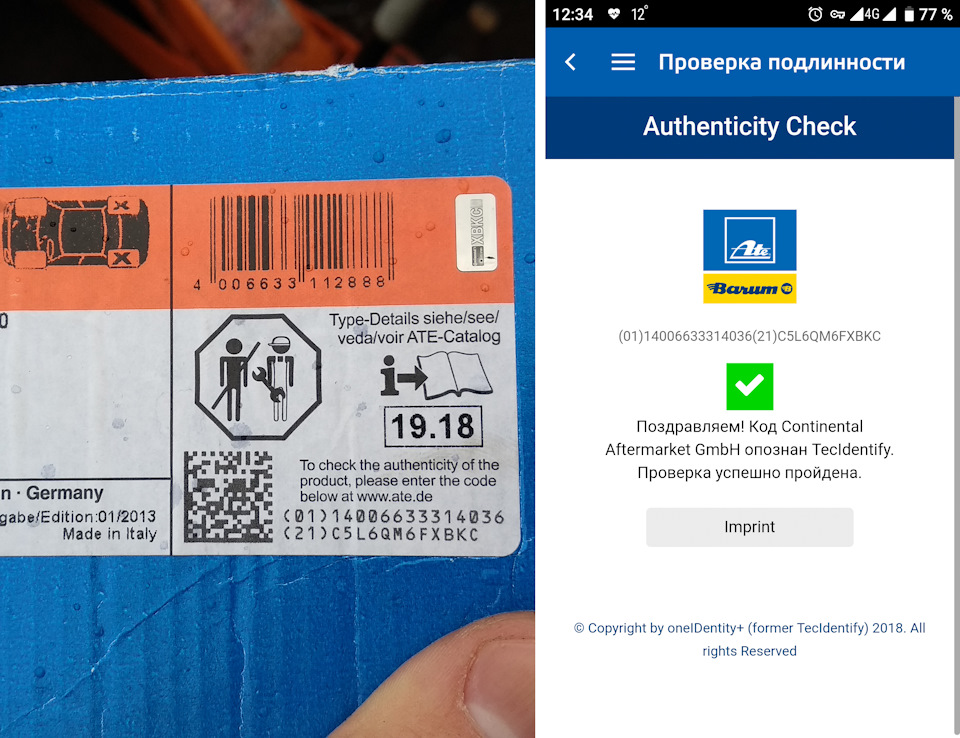

* Задние тормозные диски ATE 24-0110-0277-198,64 BYN (

$46.1)

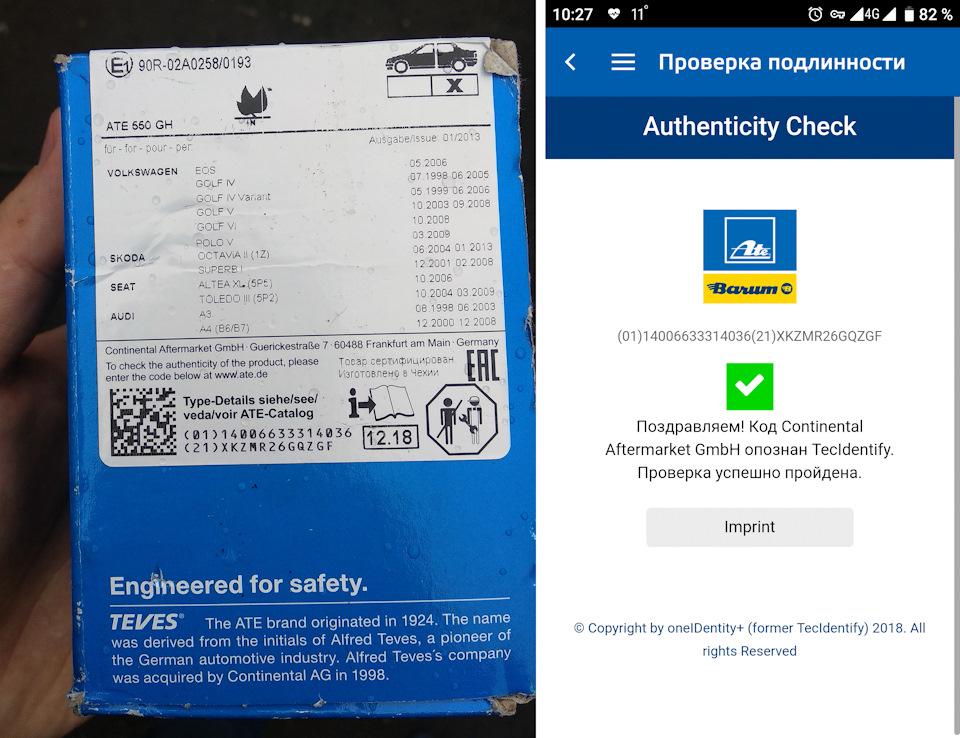

* Задние колодки ATE Ceramic 13.0470-2820.272,72 BYN (

Колодки покупал ATE Ceramic с целью уменьшить количество пыли от колодок. На перед также планирую ставить их. Также на просторах Play Market нашел официальное приложение ATE Catalogue, в котором можно проверить подлинность купленных з/ч. Что и было сделано:

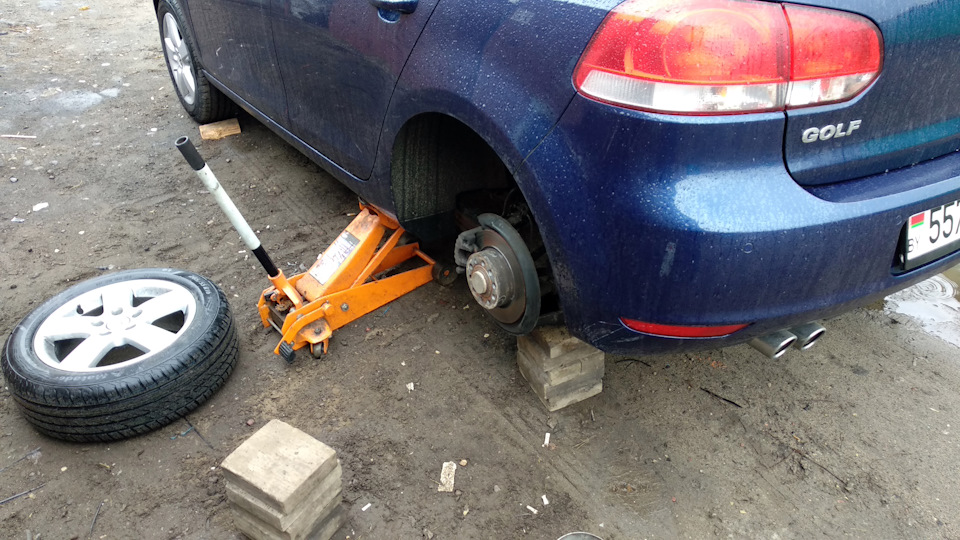

Работы с тормозами доверяю только Максиму Docent86 . Видя то, как он внимательно и скрупулёзно подходит к работе, другого просто быть и не может. К сожалению, осенью не получилось к нему попасть на замену ввиду различных причин, а зимой решил его не тревожить. Но вот наконец сегодня получилось произвести замену.

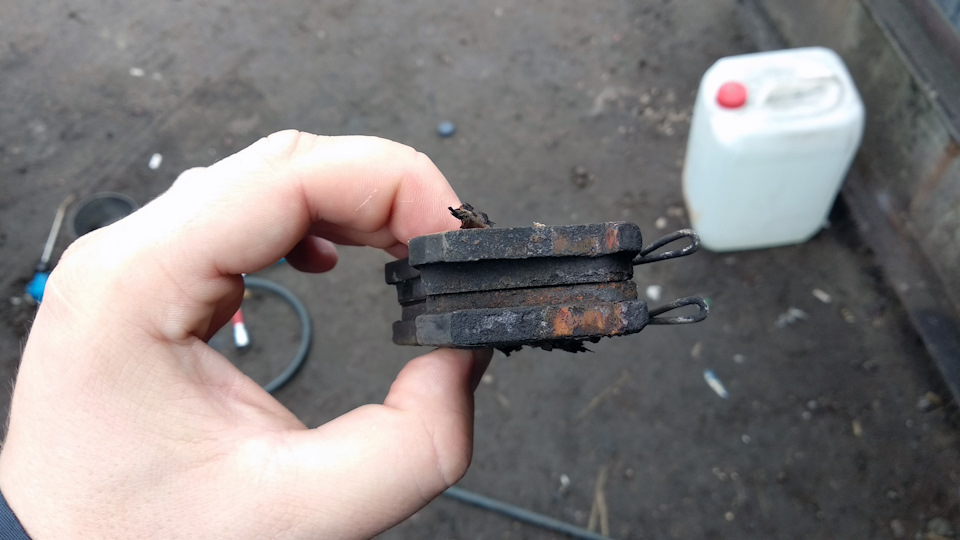

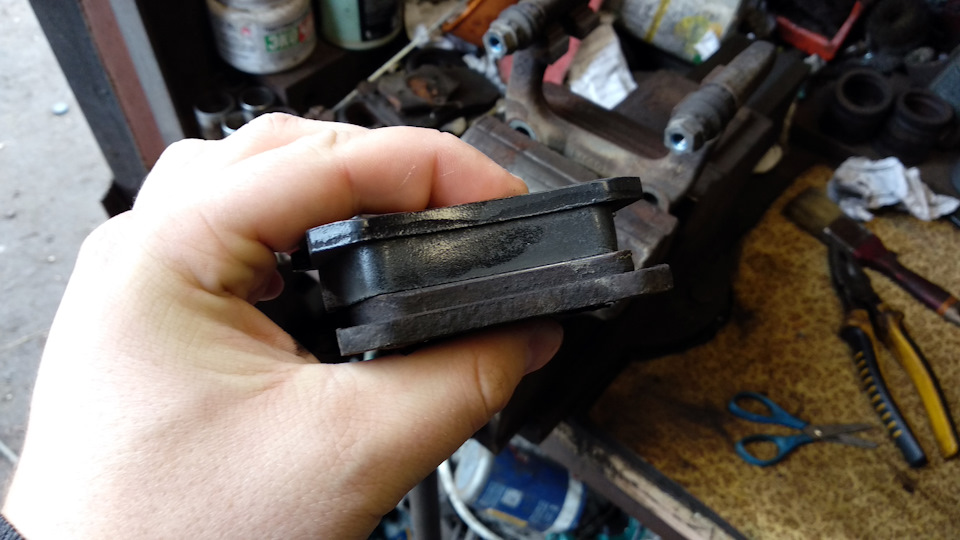

34 000 км. Видна на краю колодки бороздка, которая образовалась кромкой диска и которая издавала эти жуткие скрипы

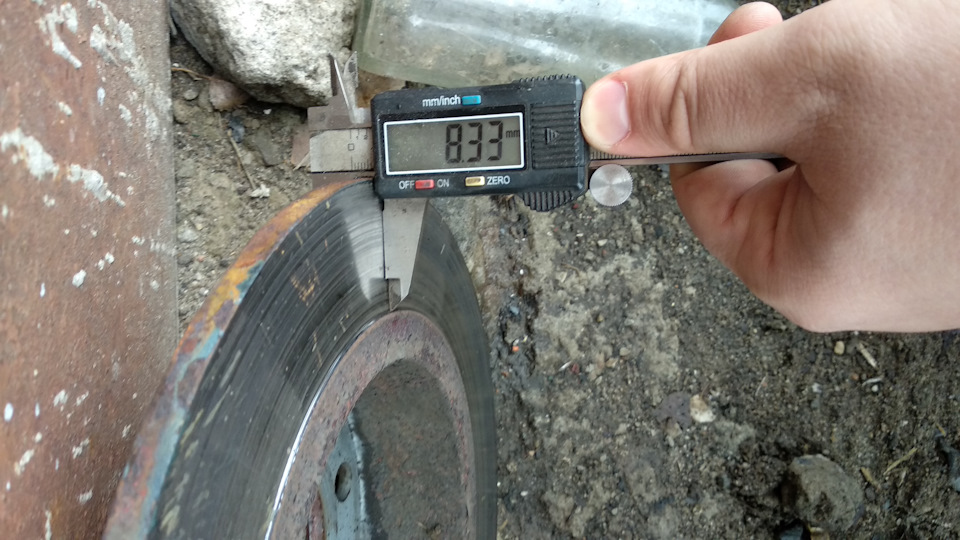

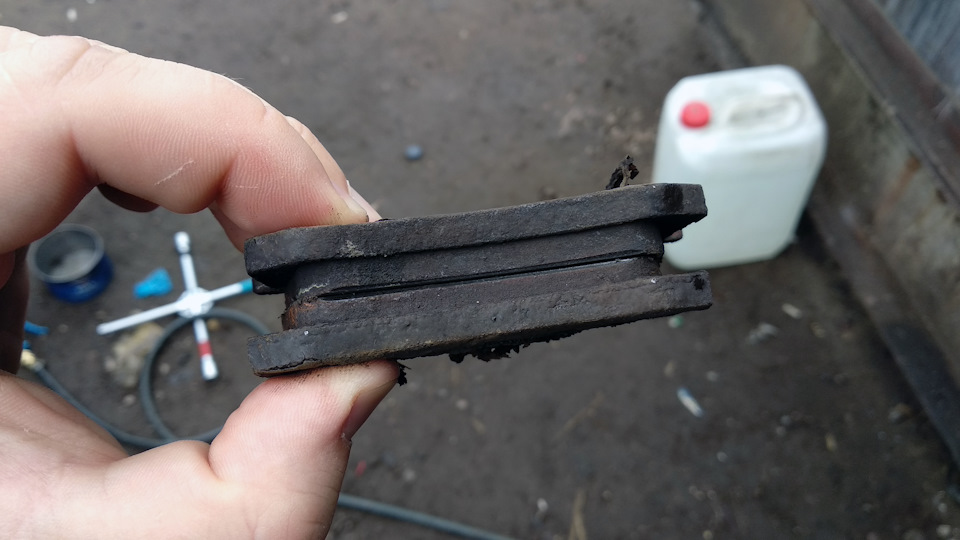

80 000 км. Минимально допустимое значение = 8.0 мм

Итак, что же по состоянию. Суппорта в полном порядке, поршни “свежи и бодры”, пыльники в порядке. Смазка направляющих как вчера заложена (добавили свежей). Скоба вычищена, суппорта вымыты, посадочное место ступицы вычищено. Единственное при следующем снятии скобы нужно будет заменить болты ее крепящие. Открутилось все быстро и четко. Как выразился Максим: “Приятно после себя же работать“.

Следующая поездка к Максиму будет скорее всего уже осенью… Нужна будет замена тормозной жидкости, а заодно и передние тормоза махну. А там может и переход на тормоза 312 мм сделаем.

На этом всё. Доверяйте свои автомобили только настоящим профессионалам. Я уверен, Максим один из них!

Источник: www.drive2.ru

замена задних тормозных дисков и колодок, Golf IV

Менять неисправные детали на исправные в VW не так уж и сложно. Однако, берясь за самостоятельный ремонт, помните о том, что надо не только устранять последствия, но прежде всего — обнаружить причину.

Поэтому, делая простейшую механическую работу, не ленитесь смотреть по сторонам. Потренируемся на замене задних тормозных дисков и колодок автомобиля VW Golf IV

-причиной для замены колодок служит износ накладок. Для замены дисков – неравномерный износ, следы неравномерной работы колодок, следы ржавчины. Или износ больше нормы. Новый диск имеет толщину 10 мм, допускается потеря всего 2-х миллиметров. Разработчики тормозных систем Lucas считают, что нормальным является соотношение одной замены дисков на две замены колодок.

Так как на задних колодках нет датчиков износа, лучше самостоятельно контролировать их износ, что бы не погубить ещё исправные диски

-осматриваем тормозные шланги. Повреждение защитной «рубашки» служит поводом для замены

-снимаем фиксатор троса, вынимаем его из суппорта

-сразу проверяем исправность троса, он должен свободно двигаться в рубашке

так же проверяем исправность механизма стояночного тормоза. Рукой тянете за скобу привода и отпускаете. Она должна самостоятельно вернуться до упора

-откручиваем болты крепления ключом на 13, удерживая направляющие ключом на 15

Тут хотел бы обратить внимание на подбор инструмента. Родные болты имеют очень небольшую высоту, и есть риск сорвать грани раньше, чем стронется болт. Поэтому используйте головку или накидной ключ с 6-ю, а не 12-ти гранями

-поддеваем суппорт отвёрткой и снимаем с колодок

-отводим его в сторону. Можно положить на балку, чтобы не мешал дальнейшей работе, и не висел на шланге

-снимаем старые колодки. Обращаем внимание, как плотно они сидят на направляющих.

На предыдущих моделях VW слабым местом задних тормозов были именно скобы. Точнее, та плоскость, по которой колодки ползали. В Гольф-4 добавилась одна деталь -стальные направляющие, лежащие между скобой и колодками.

-откручиваем единственный болтик фиксации диска.

Правда не всегда это так легко сделать, как кажется. Поэтому предварительно желательно обстучать и сам болт. Например, через биту с широким и крепким крестом. Бывает, что шляпка при откручивании обламывается. Пугаться не стоит, и не тратьте время на высверливание. Эти болты всего-навсего для удобства монтажа.

Читайте также:  Как заменить задний тормозной диск на киа соренто

-если диск сразу не отстал от ступицы, слегка обстукиваем его по периметру.

-а затем просто тянем на себя

Гольф4 – единственный VW, у которого можно снять тормозной диск, не откручивая скобу суппорта

-видим такую картину

-пользуясь отсутствием диска, зачищаем направляющие

Обращаем внимание на направляющие, к которым прикручивается суппорт. Пыльники не должны иметь повреждений, а сами пальцы должны двигаться свободно, но без большого вертикального люфта

-теперь надо свести суппорт. Особенность этой процедуры в том, что поршень нужно одновременно и вкручивать и вдавливать. Но сначала необходимо осмотреть пыльники. Если в них присутствуют дырки,

велика вероятность, что поршень пострадал, и после утапливания будет подклинивать в суппорте. Не имея определённых навыков и специнструмента, не рекомендую самостоятельно заниматься переборкой суппортов.

-а что бы не повредить пыльник при утапливании поршня, необходимо сначала тонкой плоской отвёрткой приподнять его, и сделать оборот вокруг поршня, убедившись, что резина нигде не приклеилась к металлу, и при вкручивании поршня пыльник не будет крутиться вместе с ним.

-лучше всего пользоваться специальным приспособлением

-если не хватает рук, что бы одновременно утапливать, вкручивать и держать суппорт, можно его закрепить на одной направляющей

-тщательно очищаем посадочную поверхность ступицы. Надеваем новые диски, фиксируем болтиком. Имейте в виду, что зачастую с новыми дисками эти болтики прилагаются, но они могут быть длиннее старых, и не всегда их можно правильно затянуть. Незадействованная часть резьбы в ступице покрывается ржавчиной, поэтому её надо или обновить, или использовать старые болты.

-меняем стальные пластины и устанавливаем колодки

-убедиться, что колодки легко двигаются на направляющих.

Если нет – ещё больше почистить поверхность под накладками, или снять краску с самих колодок.

-надеть суппорт, вставить новые болты (должны быть в комплекте с колодками), закрутить и затянуть

-немаловажный вопрос- регулировка тросов стояночного тормоза. Многие тут делают ошибку. А правильно надо так: распустить троса полностью, отодвинуть шарик на конце троса от скобы привода

затем начать натягивать, и остановится, как только шарик ляжет в скобе, но до того, как начнёт тянуть её. При этом сама скоба должна касаться ограничителя

Это обусловлено устройством механизма саморазведения внутри суппорта, сектор привода ручника должен иметь свободным полный ход. Натяните трос – первое время колодки будут постоянно прижаты к дискам, а потом, когда сотрутся, механизм ручника не сможет работать так, как задумано.

-если суппорт снимался для переборки, или ставился новый, нет необходимости прокачивать систему. Достаточно открыть прокачку, надеть на неё резиновый шланг и опустить в бутылку из-под лимонада, например.

-помните, что на протяжении первых 200 км необходимо избегать экстренного и экстремального торможения. В противном случае вы рискуете перегреть и диски и колодки. В лучшем случае, это неприятные звуки. В худшем — потеря эффективности торможения.

И ещё пара слов о самих запчастях. Для эффективной работы предпочтительно ставить комплектующие одного производителя.

Источник: remontvw.spb.ru

Как снимать тормозной диск задний на гольф 4

Руководство по эксплуатации

  • Место водителя
  • Двери и окна
  • Свет и видимость
  • Сидения и оборудование салона
  • Микроклимат
  • Органы управления автомобилем
  • Безопасность – прежде всего!
  • Введение

Ремонт, проводимый в дорожных условиях

  • Запуск двигателя, который не заводится с первого раза
  • Запуск двигателя от дополнительного аккумулятора
  • Замена колеса
  • Определение источника подтекания смазочных и эксплуатационных жидкостей
  • Буксировка
  • Введение
  • Пункты проверки, находящиеся в моторном отсеке
  • Проверка уровня моторного масла
  • Проверка уровня охлаждающей жидкости
  • Проверка уровня тормозной жидкости (и жидкости гидросистемы сцепления)
  • Осмотр и проверка давления в шинах
  • Проверка уровня жидкости в бачке омывателя ветрового стекла
  • Обслуживание аккумулятора
  • Обслуживание электрооборудования
  • Осмотр щеток стеклоочистителей
  • Горюче-смазочные материалы и эксплуатационные жидкости
  • Давление в шинах
  • Выполнение повседневного ухода и проведение технического обслуживания
    • Бензиновые автомобили
      • Спецификации технического обслуживания
      • График проведения технического обслуживания
      • Процедуры обслуживания
    • Дизельные автомобили
      • Спецификации технического обслуживания
      • График проведения технического обслуживания
      • Процедуры обслуживания
    • Проведение среднего и капитального ремонта двигателя
      • Ремонт бензиновых двигателей с единственным распредвалом верхнего расположения (SOHC) без извлечения из моторного отсека
      • Ремонт верхнеклапанных бензиновых двигателей двумя распредвалами верхнего расположения (DOHC) без извлечения из моторного отсека
      • Ремонт дизельных двигателей без извлечения из моторного отсека
      • Снятие и капитальный ремонт двигателя
    • Двигатель и его системы
      • Системы охлаждения двигателя, а также отопления и кондиционирования
      • Топливная система бензиновых двигателей
      • Топливная система дизельных двигателей
      • Система контроля токсичности выхлопа и выхлопная система – бензиновые двигатели
      • Система контроля токсичности выхлопа и выхлопная система – дизельные двигатели
      • Системы пуска и зарядки
      • Система зажигания – бензиновые двигатели
      • Система предварительного подогрева дизельного двигателя
    • Трансмиссия
      • Сцепление
      • Механическая коробка передач
      • Автоматическая коробка передач
      • Приводные валы
    • Тормоза, подвеска и рулевое управление
      • Тормозная система
      • Подвеска и рулевое управление
    • Оборудование кузова
      • Обслуживание кузова и его оборудование
      • Электрооборудование автомобиля
      • Электрические схемы
  • Размеры и масса
  • Переводные коэффициенты
  • Покупка запасных частей
  • Идентификация автомобиля
  • Ремонт – общие положения
  • Подъем и установка автомобиля на опоры
  • Отключение аккумулятора
  • Инструменты и приспособления
  • Проверка технического состояния
  • Определение причин неисправностей
  • Словарь технических терминов
  • Предметный указатель
Читайте также:  Какой размер тормозных дисков лада гранта

Источник: krutilvertel.com

Golf IV

Менять неисправные детали на исправные в VW не так уж и сложно. Но, берясь за самостоятельный ремонт, помните о том, что надо не только устранять последствия, но прежде всего обнаружить причину.

Поэтому, делая простейшую механическую работу, не ленитесь смотреть по сторонам.

Потренируемся на замене задних тормозных дисков и колодок автомобиля VW GolfIV .

-причиной для замены колодок служит износ накладок. Для замены дисков – неравномерный износ, следы неравномерной работы колодок, следы ржавчины. Или износ больше нормы. Новый диск имеет толщину 10 мм , допускается потеря всего 2-х миллиметров. Разработчики тормозных систем Lucas считают, что нормальным является соотношение одной замены дисков на две замены колодок.

Так как на задних колодках нет датчиков износа, лучше самостоятельно контролировать их износ, что бы не погубить ещё исправные диски

-осматриваем тормозные шланги. Повреждение защитной рубашки служит поводом для замены

-снимаем фиксатор троса, вынимаем его из суппорта

-сразу проверяем исправность троса, он должен свободно двигаться в “рубашке”

так же проверяем исправность механизма стояночного тормоза. Рукой тянете за скобу привода, и отпускаете. Она должна самостоятельно вернуться до упора

-откручиваем болты крепления ключём на 13, удерживая направляющие ключем на 15

-поддеваем суппорт отвёрткой и снимаем с колодок

-отводим его в сторону. Можно положить на балку, чтобы не мешал дальнейшей работе, и не висел на шланге

-снимаем старые колодки. Обращаем внимание, как плотно они сидят на направляющих.

На предыдущих моделях VW слабым местом задних тормозов были именно скобы. Точнее, та плоскость, по которой колодки ползали. В Гольф4 добавилась одна деталь-стальные направляющие, лежащие между скобой и колодками.

-откручиваем единственный болтик фиксации диска.

Бывает, что шляпка обламывается. Пугаться не стоит, и не тратьте время на высверливание. Эти болты всего-навсего для удобства монтажа.

-если диск сразу не отстал от ступицы, слегка обстукиваем его по периметру.

-а затем просто тянем на себя

Гольф4 – единственный VW , у которого можно снять тормозной диск, не откручивая скобу суппорта

-видим такую картину

-пользуясь отсутствием диска, зачищаем направляющие

-теперь надо свести суппорт. Особенность этой процедуры в том, что поршень нужно одновременно и вкручивать и вдавливать. Но сначала необходимо осмотреть пыльники. Если в них присутствуют дырки,

велика вероятность, что поршень пострадал, и после утапливания будет подклинивать в суппорте. Не имея определённых навыков и специнструмента, не рекомендую самостоятельно заниматься переборкой суппортов.

-а что бы не повредить пыльник при утапливании поршня, необходимо сначала тонкой плоской отвёрткой приподнять его, и сделать оборот вокруг поршня, убедившись, что резина нигде не приклеилась к металлу, и при вкручивании поршня пыльник не будет крутиться вместе с ним.

-лучше всего пользоваться специальным приспособлением

-если не хватает рук, что бы одновременно утапливать, вкручивать и держать суппорт, можно его закрепить на одной направляющей

-очищаем посадочную поверхность ступицы. Надеваем новые диски, фиксируем болтиком. Имейте ввиду, что зачастую с новыми дисками эти болтики прилагаются, но они длиннее старых, и не всегда их можно правильно затянуть. Незадействованная часть резьбы в ступице покрывается ржавчиной, поэтому её надо или обновить, или использовать старые болты.

-меняем стальные пластины и устанавливаем колодки

-убедиться, что колодки легко двигаются на направляющих.

Если нет – ещё больше почистить поверхность под накладками, или снять краску с самих колодок.

-надеть суппорт, вставить новые болты (должны быть в комплекте с колодками), закрутить и затянуть

-немаловажный вопрос- регулировка тросов стояночного тормоза. Многие тут делают ошибку. А правильно надо так: распустить троса полностью, отодвинуть шарик на конце троса от скобы привода

затем начать натягивать, и остановится, как только шарик ляжет в скобе, но до того, как начнёт тянуть её. При этом сама скоба должна касаться ограничителя

Это обусловлено устройством механизма саморазведения внутри суппорта, сектор привода ручника должен иметь свободным полный ход. Натяните трос – первое время колодки будут постоянно прижаты к дискам, а потом, когда сотрутся, механизм ручника не сможет работать так, как задумано.

Читайте также:  Как заменить задние тормозные диска рено флюенс

-если суппорт снимался для переборки, или ставился новый, нет необходимости прокачивать систему. Достаточно открыть прокачку, надеть на неё резиновый шланг и опустить в бутылку из-под лимонада, например.

-помните, что на протяжении первых 200 км необходимо избегать экстренного и экстремального торможения. В противном случае вы рискуете перегреть и диски и колодки. В лучшем случае, это неприятные звуки. В худшем -потеря эффективности торможения.

Специализированный автосервис “ГольфЛаборатория”
основан в Санкт-Петербурге в 1998 году

Источник: www.golflab.spb.ru

Как тормоза Golf сломали все планы

Представьте, что у вас есть примерный план: купить запчасти, приехать на сервис, помучать несколько часов Wi-Fi в процессе ожидания автомобиля и спокойно уехать домой отдыхать. Вроде ничего сложного, но тормоза Golf способны преподнести сюрприз, особенно когда автомобиль в возрасте и до этого за ним не особо ухаживали, мол, немецкое качество вложений не требует и запросто проходит миллион миль.

Дано:

  • Автомобиль: Volkswagen Golf
  • Год выпуска: 1999
  • Модельный год: 2000
  • Двигатель: AQY (2.0 л., 1984 куб. см., 115 л.с.)
  • Особенности ДВС: Бензин, 4 цилиндра, 8 клапанов, распределённый впрыск MPI
  • Коробка передач: ELZ (классический автомат, 4 ступени, 01M)
  • Преселективная КПП DSG: Нет
  • Пробег: 308 000 километров

Требуется:

  • Всего-то заменить задние тормозные диски с колодками и тросики ручного тормоза

Вся процедура достаточно проста и однообразна для многих представителей концерна VAG, особенно когда это механо-гидравлическая классика без всяких изысков вроде электронного ручника и помощи при трогании в гору. Сбрасываем заднее колесо, освобождая доступ к узлу.

Снимаем заднее правое колесо

Очищаем все болты от грязи и щедро заливаем раскислителем. По словам владельца, предыдущий хозяин совершенно не заморачивался с ремонтом, именно поэтому он решил поменять всё под ключ. Попутно видим, что правый задний амортизатор орошает поверхность маслом и тоже просится под замену.

Очищаем все механизмы и заливаем раскислителем

Пока там всё киснет, отстёгиваем трос стояночного тормоза, именуемого в народе ручником, снимаем суппорт, скобу и задний тормозной диск. Пока всё идёт по плану. Ну почти.

В процессе откручивания тормозного шланга он начал мокреть. Подробный осмотр показал, что ему уже не качать по себе тормозную жидкость и не служить источником безопасности. Пенсия по инвалидности, ибо в резиновой части он вздут…

Старые шланги давно сгнили

… а в металлической просто сгнил. Беспощадная коррозия никого не жалеет.

Всё это держалось на честном слове

Разбираем сам суппорт и зрим в первую очередь на поршень, он же тормозной цилиндр. Выработка не очень большая, но местами на нём есть явные поперечные заусенцы, ощущаемые пальцами.

Задир на тормозном цилиндре

Внутри суппорта тоже предостаточно каверн и радиальных повреждений – ох уж эта отечественная привычка ездить до победного, чтобы цилиндр почти вываливался из суппорта. Может поэтому немцы и проиграли войну, так как не готовы были идти до конца, выжимая всё до последней капли. Со стороны выглядит устрашающе. Вдобавок прокачной штуцер на правом спокойно пережил раскислитель, локальный разогрев и не открутился.

Износ поверхности тормозного суппорта

Вынимаем направляющие из задней скобы и понимаем, что тормоза Golf “прикурили и приуныли”. Мало того, что направляющие болтались как весенний лёд в проруби, так они ещё были ржавыми, причём больше всех пострадала именно скоба. Залить всё это волшебными восстановителями нельзя, равно как и вычистить – максимум получим внешний эффект, зато гарантированно получим бестолковую работу всей системы со стремление к перекосу.

Внутри скобы сплошная ржавчина

Раздумываем сообща что же делать и понимаем, что новым суппортам и скобам — быть, осталось их найти. Владелец тут же нашёл где их взять и уехал, мы отправили курьера за новыми тормозными шлангами, а сами продолжили работать с ветераном, так как нужно было ещё поменять два троса стояночного тормоза.

Новые тросы стояночного тормоза

Пока мы их бодро прилаживали, удивительно быстро вернулись и курьер, и владелец. Первый привёз тормозные трубки “сделай сам”, точнее “подогни по месту”.

Новый тормозной шланг Volkswagen Golf

Второй нашёл где-то щедро залитые красной “гоночной” краской задние суппорта, от которой тормоза Golf становятся более цепкими, чёткими и просто заметными. “Красный баллон – вата из педали вон”. Отмываем и очищаем скобу от грязи, тщательно удаляем остатки былой смазки и устанавливаем новые направляющие.

Источник: vag-motors.ru
