Как пользоваться подкачкой шин на камазе 43118

Централизованная система регулирования давления воздуха в шинах Камаз

Система регулирования давления воз­духа в шинах применена на автомобилях КамАЗ-4310 и предназначена для повыше­ния проходимости автомобиля на тяжелых участках пути за счет изменения давления воздуха в шинах

В случае прокола шины эта система позволяет продолжать кратко­временное движение до места стоянки без замены колеса при условии, что ком­прессор сможет восполнить утечку воздуха из поврежденной шины.

Управление системой осуществляется из кабины водителя, давление воздуха в шинах постоянно контролируется по ма­нометру, расположенному на панели при­боров, и должно поддерживаться в преде­лах нормы.

В систему регулирования входят кран 1 управления давлением с кла­паном-ограничителем, предохраняющим давление в пневмосистеме от падения ниже 550 кПа, краны 3 запора воздуха, пневмо-проводы, головки подвода воздуха.

Кран управления давле­нием воздуха в шинах золотникового типа.

Золотник 12 перемещается в корпусе 6 и уплотняется сальником 9.

Находящееся на золотнике упорное кольцо ограничивает крайние пределы хода золотника.

Золотник через штифт соединен с тягой рычага 2 крана, имеющего три поло­жения.

Левое положение рычага соответствует накачке шин, среднее — нейтраль­ное, правое — выпуску воздуха из шин в атмосферу.

При переводе рычага крана в левое положение золотник перемещается к кла­пану-ограничителю, проточка на золотнике при этом устанавливается против сальника и воздух через образовавшийся зазор под сальником поступает в шины.

При переводе рычага крана в правое положение золотник перемещается от кла­пана-ограничителя, проточка на золотнике при этом устанавливается против другого сальника и воздух из шин уходит в атмо­сферу.

При переводе рычага крана в нейтраль­ное положение проточка на золотнике находится между сальниками и исключает поступление воздуха к шинам и из шин в атмосферу.

Рукоятка управления краном установлена под приборной панелью с пра­вой стороны от водителя.

Головки подвода воздуха, установленные на полуосях, со­стоят из корпуса и двух резиновых манжет с пружинами, обеспечивающими герметич­ность подвижного соединения.

Воздух к головке поступает через штуцер. Из поло­сти головки воздух по каналу в полуоси проходит через кран запора воздуха и сое­динительный шланг и поступает в шину колеса.

Краны запора воздуха установлены на каждом колесе, предназна­чены для отключения шин от системы при длительной стоянке автомобиля и в случае выхода из строя манжет головки подвода воздуха.

Кран состоит из корпуса 7, в кото­ром перемещается по резьбе пробка 1, ее наружный конец имеет квадратную голов­ку под ключ.

Пробка уплотнена резиновым кольцом 4 с шайбами 3 и 5 и поджата гай­кой 2. Уплотнение корпуса крана в гнезде полуоси обеспечивается резиновым кольцом 6.

Движение автомобиля по дорогам с твер­дым покрытием и укатанным грунтовым до­рогам допускается только при давлении воздуха в шинах 300. 340 кПа, так как при этом давлении обеспечивается сохранность шин.

На труднопроходимых участках пути возможно кратковременное снижение дав­ления воздуха в шинах. При этом макси­мальная скорость движения должна соответствовать нормам, приведенным в таблице.

Нормы выбора максимальной скорости движения

Источник: autoruk.ru

Как пользоваться подкачкой шин на камазе 43118

Всем ДВС!Подкачка колёс живёт своей жизнью.Хрен бы с ней, но спускает переднее левое колесо, которое приходиться иногда подкачивать (кран нового образца под отвёртку с поворотом на 90 градусов).За два дня простоя, колесо приседает на половину с закрытым краном, с открытым полностью падает за пол суток.А вот накачивает через раз.Может сразу накачать на холостых, а может встать на 1атм, и дальше не идёт даже на повышенных оборотах.Накачав до 3х (дальше давление не поднялось), закрыл кран подкачки.Проехав по трассе, увидел что стрелка манометра поднялась до 5и. Открыл кран подкачки, но в колесе оказалось тоже 5 очков.Получается что кран не держит.Но больше волнует вопрос, почему так работает подкачка.Открутив трубку от тумблера подкачки, воздух на заведённой машине шёл импульсами-то нарастало давление и сразу падало, и снова поднималось.В какой то момент воздух пошёл ровно.Панелька нового образца.Куда ещё копать?

Комментарии 8

Кранами правильно пользуешься? После закрытия крана, фиксируешь его нажатием?

Чесгря такой кран вижу впервые.Задняя телега на обычных кранах.Судя по картинке в «мурзилке», должен быть фиксатор, который выдвигается и задвигается.А здесь идёт просто шлиц под отвёртку, за который поворачиваешь кран.Из за «декоративного» колпака отвёрткой не подлезть, приходится выёживаться 2х рублёвой монеткой.Поворачивается без особых усилий.

Нет, я имел в виду краны в кабине!

В кабине да.Оттянул колпачок, повернул, утопил на место.

Ясно… Машина на гарантии? Если да — езжай к ОД, пусть там думают.

Нет,13го г.в.с пробегом 160000.Так что придётся самому выкручиваться.

Тогда попробуй подать в систему воздух с другого автомобиля?

Проще всего определить, накачивая воздух в систему с другого автомобиля. Если прерывистое поступление снова выявится, то смотреть по контурам. По-моему, третий контур работает на подкачку. Могу ошибаться.

КАМАЗ-6560. СИСТЕМА РЕГУЛИРОВКИ ДАВЛЕНИЯ ВОЗДУХА В ШИНАХ

Система регулировки давления воздуха в шинах — автоматическая, централизованная; управление переключателем из кабины; с ускорительным клапаном для ускоренного выпуска и впуска воздуха из шин.

В систему регулирования давления воздуха в шинах входят:

— микрорегулятор снижения давления, микрорегулятор повышения давления, распределитель давления в шинах, краны запора воздуха, пневмопроводы, узлы уплотнения подвода воздуха.

Микрорегуляторы отрегулированы на пониженное давление в пневмосистеме — 294 кПа (3,0 кгс/см2) и номинальное давление — 750 кПа (7,5 кгс/см2).

Установка величины давления в шинах производится с помощью переключателя распределителя 7, расположенного на нижнем щитке под основной панелью приборов (рис. 1-10).

Переключатель распределителя имеет два положения:

Правое — соответствует повышению давления воздуха в шинах;

Для повышения давления воздуха в шинах переведите переключатель вправо. При этом система автоматически установит давление в шинах 750 кПа (7,5 кгс/см2), на которое отрегулирован микрорегулятор на повышение давления (нижний).

Левое — соответствует снижению давления воздуха в шинах.

Для снижения давления воздуха в шинах переведите переключатель влево. При этом система автоматически установит давление в шинах 294 кПа (3,0 кгс/см2), на которое отрегулирован микрорегулятор на понижение давления (верхний).

Давление воздуха в шинах определяется по манометру при полностью открытых колесных кранах.

Для ускоренного впуска и выпуска воздуха из шин в тормозной системе предусмотрен ускорительный клапан.

Краны запора воздуха установлены на каждом колесе, они предназначены для отключения шин от системы.

Колесные краны всегда держать в закрытом состоянии. Открывать только для накачки шин.

Узлы уплотнения подвода воздуха установлены непосредственно в цапфы мостов и обеспечивают герметичность подвижного соединения. Воздух к узлам поступает через штуцер. Из полости узла воздух по каналу полуоси поступает к крану запора воздуха и далее по соединительному шлангу в шину колеса.

Правила пользования системой регулирования давления воздуха в шинах

Движение автомобиля Камаз 6560 по дорогам с твердым покрытием и укатанным грунтовым дорогам допускается только при давлении в шинах, соответствующем максимальной нагрузке.

Допускается кратковременное снижение максимально допустимого внутреннего давления на труднопроходимых участках пути до 294 кПа (3,0 кгс/см2) при нагрузке 63,756 кН (6500 кгс) и скорости 15-20 км/ч.

Запрещается рукоятку крана управления давлением устанавливать в положение, соответствующее накачке шин, при закрытых кранах запора воздуха во избежание повреждения шинного манометра и головок подвода воздуха.

С целью уменьшения износа уплотнительной манжеты за счет снижения времени ее работы под давлением сжатого воздуха необходимо выполнить следующее:

— при эксплуатации автомобиля в обычных дорожных условиях:

— открыть колесные краны всех колес;

— установить переключатель распределителя давления воздуха в шинах в правое положение;

— довести давление воздуха в шинах штатной системой до номинального уровня давления, величина которого должна быть установлена микрорегулятором номинального давления и контролировать по манометру подкачки шин;

— закрыть на вентилях колесные краны всех колес;

— установить переключатель распределителя давления воздуха в шинах в левое положение;

— поворотом против часовой стрелки рукоятки микрорегулятора пониженного давления установить давление на манометре подкачки шин равным нулю. При этом давление в исполнительных магистралях (от ускорительного клапана до колесных кранов) также устанавливается равным нулю и таким образом сбрасывается давление воздуха в полости манжет. Давление воздуха в шинах сохраняется с помощью закрытых колесных кранов;

— при эксплуатации автомобиля в сложных дорожных условиях:

— открыть колесные краны всех колес;

— установить переключатель распределителя давления воздуха в шинах в правое положение;

— довести давление воздуха в шинах штатной системой до пониженного уровня давлени, величина которого должна быть установлена микрорегулятором номинального давления и контролировать по манометру подкачки шин;

— закрыть на вентилях колесные краны всех колес;

— установить переключатель распределителя давления воздуха в шинах в левое положение;

— поворотом против часовой стрелки рукоятки микрорегулятора пониженного давления установить давление на манометре подкачки шин равным нулю. При этом давление в исполнительных магистралях (от ускорительного клапана до колесных кранов) также устанавливается равным нулю и таким образом сбрасывается давление воздуха в полости манжет.

При необходимости подкачки шин или изменения величины давления в шинах необходимо установить переключатель в правое положение;

— затем открыть колесные краны и провести заполнение шин сжатым воздухом до необходимого давления.

Внимание! Запрещается проводить накачку шин при движении автомобиля!

Клапан подкачки шин ЕВРО КАМАЗа

Как правильно накачать колесо

Подкачка шин Зил 131 в деле

Как сделан шланг подкачки ( для подписчиков )

Камаз подкачка шин

Круиз-контроль на Камазе 43118

Упрощённая защита воздушной системы КамАЗ

Установка колеса Урал лесовоз от Первого Лица

Упрощённая воздушная система КамАЗа старого образца

Источник: lubimauto.ru

Система регулирования воздуха в шинах

Движение автомобиля по дорогам с твердым покрытием и укатанным грунтовым дорогам допускается только при номинальном давлении в шинах, соответствующем максимальной нагрузке на шину.
На труднопроходимых участках пути (заболоченной местности, снежной целины, сыпучих песков) допускается кратковременное снижение внутреннего давления воздуха в шинах, при этом максимальная скорость и величина пробега должны соответствовать нормам, указанным в таблице.

196 (2,0; 1,96) до номинального

Управление системой осуществляется из кабины водителя.
В систему регулирования давлением воздуха в шинах входят: краны запора воздуха, пневмопроводы, узлы уплотнения подвода воздуха, головок с манжетами подвода воздуха и органы управления системой регулирования давления воздуха в шинах.

Узлы уплотнения подвода воздуха установлены непосредственно в цапфы мостов и обеспечивают герметичность подвижного соединения. Воздух к узлам поступает через штуцер. Из полости узла воздух по каналу полуоси поступает к крану запора воздуха и далее по соединительному шлангу в шину колеса.

Краны запора воздуха установлены на каждом колесе, они предназначены для отключения шин от пневмосистемы автомобиля.

Внимание!
Для уменьшения износа уплотнительной манжеты рекомендуется закрывать колесные краны во время движения. Открывать только для накачки шин.

На автомобиле возможна установка крана запора воздуха в вариантном исполнении:

• I вариант — см. рис. Кран запора воздуха;
• II вариант — см. рис. Кран запора воздуха (вариант).

Кран запора воздуха
1 – пробка крана; 2 – корпус крана

Кран запора воздуха (вариант)
1 – фиксатор кран-буксы; 2 – флажок фиксатора

Порядок работы крана (см. рис. Кран запора воздуха (вариант)):

• выдвинуть фиксатор кран-буксы 1 п о направлению Б;
• вращая до упора флажок фиксатора 2, установить фиксатор в положение «Открыто» или «Закрыто»;
• задвинуть фиксатор кран-буксы 1 в исходное положение.

Органы управления системой регулирования давлением воздуха в шинах расположены на панели приборов: переключатель распределителя, регулятор пониженного давления и регулятор номинального давления (см. рис. Управление системой регулирования давления воздуха в шинах).

Управление системой регулирования давления воздуха в шинах
1 — переключатель распределителя; 2 – регулятор пониженного давления; 3 — регулятор номинального давления

Регуляторы отрегулированы на минимальное и номинальное давление в пневмосистеме (см. таблицу Минимальное и номинальное давление в шинах).

Давление в шинах*

*Минимальное давление 80 кПа; 0,8±0,2 кгс/см 2 ; 0,8 бар

Переключатель распределителя производит установку величины давления в шинах.

Для снижения давления воздуха в шинах перевести переключатель распределителя влево. При этом система автоматически установит давление в шинах, на которое предварительно был отрегулирован регулятор пониженного давления.
Возможна установка давления в шинах в любое произвольное значение между минимальным и номинальным. Для этого необходимо установить переключатель распределителя давления воздуха в шинах в левое положение и вращением рукоятки регулятора пониженного давления установить необходимое давление.
Для уменьшения времени выставления номинального и пониженного давления допускается перевод рукоятки соответствующего регулятора на регулировку пониженного или повышенного давления на пол оборота.
Давление воздуха в шинах определяется по манометру при полностью открытых колесных кранах. Не допускать отличия давления в шинах от номинального.
Контролировать давление в шинах по манометру, не допуская его отличие от рекомендуемого.
После выставления давления регуляторы вернуть в первоначальное положение.

Для повышения давления воздуха в шинах перевести переключатель распределителя вправо.
При этом система автоматически установит давление в шинах, на которое предварительно был отрегулирован регулятор номинального давления.

Регулирование давления воздуха в шинах в обычных дорожных условиях

Движение автомобиля по дорогам с твердым покрытием и укатанным грунтовым дорогам допускается только при номинальном давлении в шинах, соответствующем максимальной нагрузке на шину.
1. Колесные краны всех колес должны быть открыты.
2. Установить переключатель распределителя давления воздуха в шинах в правое положение.
3. Довести давление воздуха в шинах штатной системой до номинального уровня давления контролируя по манометру подкачки шин.
4. Для уменьшения износа уплотнительной манжеты за счет снижения времени ее работы под давлением сжатого воздуха необходимо:

• закрыть колесные краны всех колес;
• установить переключатель распределителя давления воздуха в шинах в левое положение;
• повернуть против часовой стрелки регулятор пониженного давления, установив давление на манометре подкачки шин равным нулю. При этом давление в исполнительных магистралях (от ускорительного клапана до колесных кранов) также устанавливается равным нулю, и таким образом сбрасывается давление воздуха в полости манжет. Давление воздуха в шинах сохраняется с помощью закрытых колесных кранов.

Регулирование давления воздуха в шинах в сложных дорожных условиях

На труднопроходимых участках пути (заболоченной местности, снежной целины, сыпучих песков) допускается кратковременное снижение внутреннего давления воздуха в шинах, при этом максимальная скорость должна быть 15-20 км/ч. После преодоления тяжелого участка дороги необходимо повысить давление в шинах до номинального.
1. Колесные краны всех колес должны быть открыты.
2. Установить переключатель распределителя давления воздуха в шинах в левое положение.
3. Довести давление воздуха в шинах штатной системой до пониженного уровня давления, контролируя по манометру подкачки шин.
4. Для уменьшения износа уплотнительной манжеты за счет снижения времени ее работы под давлением сжатого воздуха необходимо:

• закрыть колесные краны всех колес;
• установить переключатель распределителя давления воздуха в шинах в правое положение;
• поворотом против часовой стрелки регулятора пониженного давления установить давление на манометре подкачки шин равным нулю. При этом давление в исполнительных магистралях (от ускорительного клапана до колесных кранов) также устанавливается равным нулю, и таким образом сбрасывается давление воздуха в полости манжет.

Регулировка давления в шинах

В случае отклонения значений давлений, соответствующих минимальному и номинальному давлению, необходимо, при помощи соответствующего регулятора, довести давление до требуемой величины.
Для этого:
1. Закрыть колесные краны на всех колесах автомобиля.
2. Установить переключатель распределителя в левое положение.
3. Вытянуть рукоятку регулятора пониженного давления и вращением рукоятки установить пониженное давление сжатого воздуха в магистрали подачи воздуха к шинам. Вращение рукоятки регулятора пониженного давления в сторону (+), указанному на рукоятке увеличивает давление, в сторону (-) уменьшает давление.
4. После регулировки давления установить рукоятку регулятора пониженного давления в фиксированное положение.
5. Установить переключатель распределителя давления воздуха в шинах в правое положение.
6. Вытянуть рукоятку регулятора номинального давления и вращением рукоятки установить номинальное давление сжатого воздуха в магистрали подачи воздуха к шинам.
7. После регулировки давления установить рукоятку регулятора номинального давления в фиксированное положение.
8. После регулировки регуляторов пониженного и номинального давления открыть колесные краны и провести заполнение шин сжатым воздухом до соответствующего давления, определяемого положением переключателя распределителя.

Внимание!
Регулировку давления воздуха в шинах необходимо производить на стоящем автомобиле с работающим двигателем.

Источник: uzst.ru

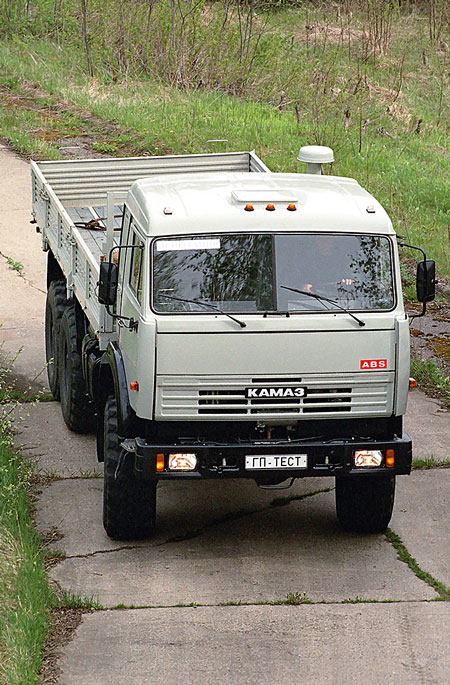

Грузовик КамАЗ-43118

Наверно, трудно сегодня найти человека, не знающего автомобили, производимые ОАО «КАМАЗ». Это и не удивительно, так как предприятие является крупнейшим в мире среди заводов, выпускающих грузовые машины. На сегодняшний день, правда, выпуск продукции далек от производственных возможностей, но завод работает над улучшением качества своих моделей. Отделу испытаний нашей редакции удалось получить на тестирование довольно интересный автомобиль из широкой гаммы модельного ряда автозавода – КамАЗ-43118 с колесной формулой 6х6.

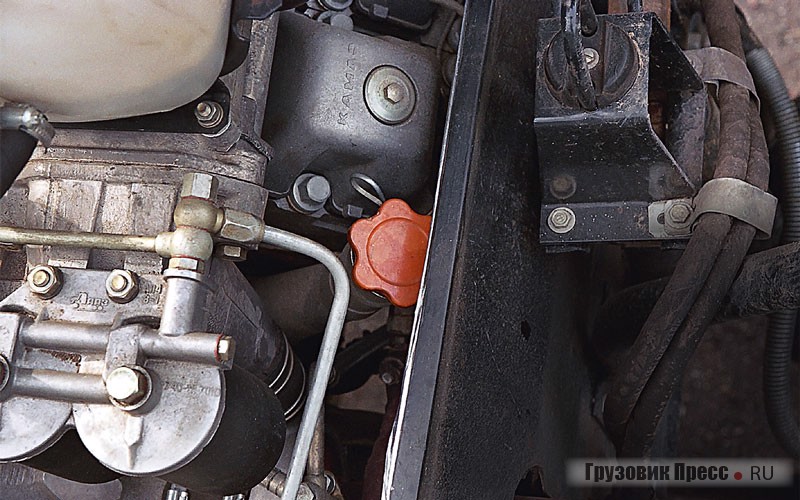

Машина оснащена двигателем с турбонаддувом и промежуточным охлаждением наддувочного воздуха. Мотор развивает мощность 245 л.с. при 2 000 мин -1 и максимальный крутящий момент 1 060 Нм при 1200–1400 мин -1 . Автомобиль имеет бортовой кузов, начинающийся сразу за кабиной, максимально возможной длины. Соответственно, запасное колесо расположено не в обычном для него месте, а сзади под рамой. Кузов КамАЗ-43118 может быть с тентом или без него. Сами понимаете, тент требуется не всем, и возможность не оплачивать при покупке машины ненужную принадлежность радует потребителя.

Весьма приятно отметить, что грузоподъемность трехосного полноприводного автомобиля составляет 11 т. И еще наша машина оборудована системой регулирования давления в шинах, причем оно в шинах всех осей равное. Благодаря этому исчезают неудобства, с которыми мы столкнулись, испытывая некоторые полноприводные двухосники (см № 62004 г.).

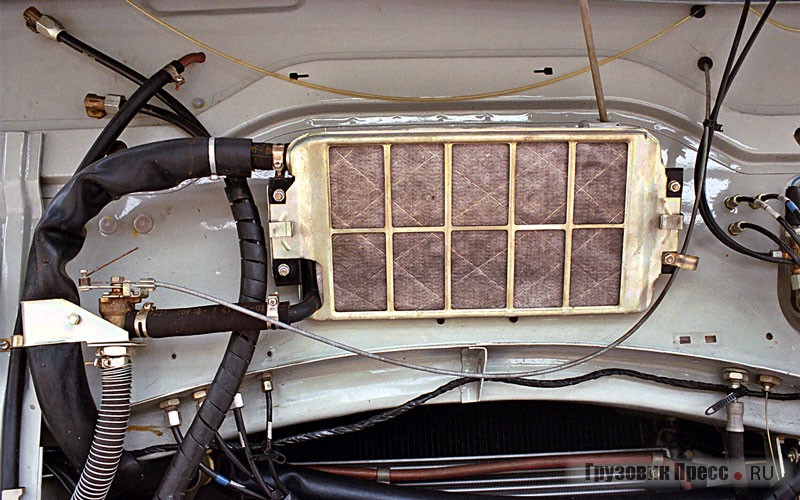

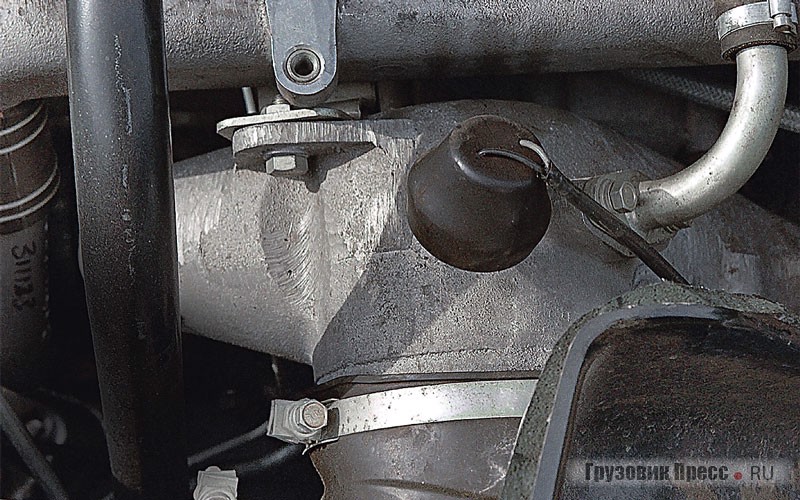

Жидкостный подогреватель

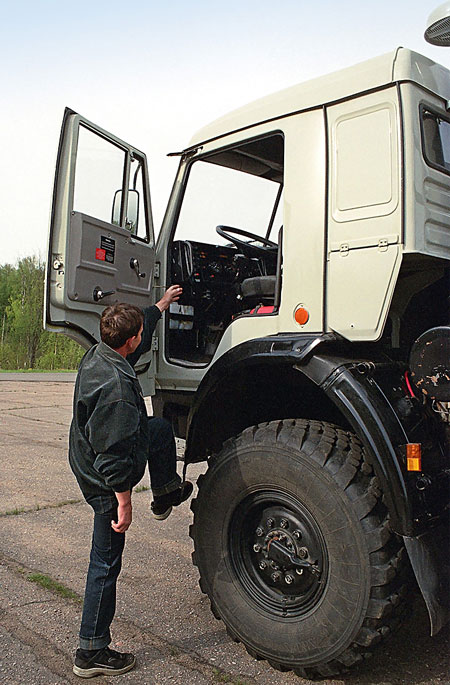

Что в этом КамАЗе нового? Если коротко, то, во-первых, шины размером 425/85R21 с индексом скорости J, соответствующим допустимой скорости 100 км/ч. И по нагрузочной способности их вполне достаточно для этой машины. А во-вторых, на нем установлена коробка передач ZF 9S 109-494, 8-ступенчатая, с передаточным числом высшей передачи 0,74. Зачем мы заострили ваше внимание на этом, будет понятно дальше. В-третьих, кабина нашего автомобиля оснащена гидроподъемником. В данном случае – это необходимость: поднять кабину, находящуюся на такой высоте, вручную просто невозможно. Из нового, пожалуй, все.

Выезжаем на маршрут имитации городского движения. Замерив расходы топлива пустого автомобиля, можем сказать, что машина демонстрирует весьма приличные экономичность и динамику. В самом деле, 32,5 л/100 км при средней скорости 38,6 км/ч для полноприводного автомобиля – действительно неплохо.

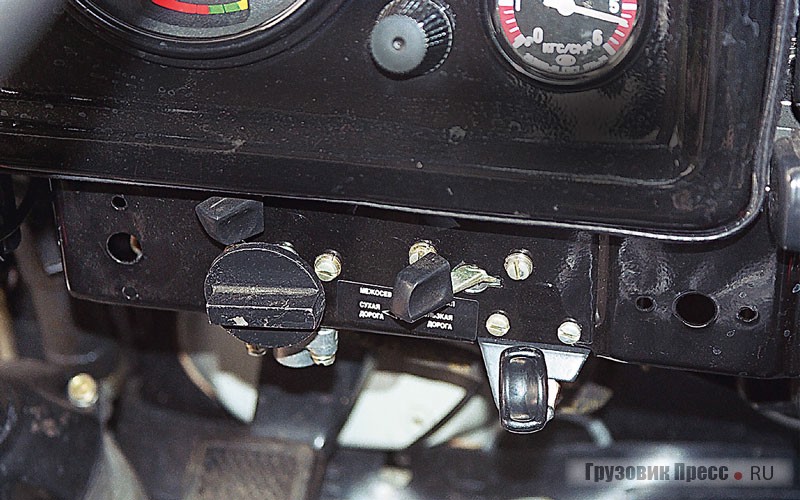

Электромонтажный отсек в центре приборной панели

Проехав этот маршрут несколько раз, как самостоятельно, так и с заводским водителем-испытателем, убеждаемся, что привод переключения передач не совсем удачен. Об этом можно судить хотя бы тому, что во время движения по маршруту ИГД на 18 километрах каждый из них совершал от трех до пяти ошибок при переключении. На наш взгляд, проблема заключается в слишком малом ходе выбора, в то время как хода включения выбраны удачно.

Для пустой машины при высшей, естественно, передаче в раздаточной коробке наиболее удобный алгоритм переключения передач получился такой: 2 – 4 – 6 – 7. При скоростях на маршруте ИГД не более 60 км/ч выше 7-й передачи подниматься нет смысла.

На динамометрической дороге, прогрев машину, определяем максимальную скорость и с некоторым удивлением констатируем: 125 км/ч. Что же, это уже очень хорошо для полноприводной машины. Значения расходов топлива нас тоже приятно удивили. Согласитесь, что 18,4 л/100 км при 50 км/ч или 27,8 л/100 км при 80 км/ч – это очень неплохие показатели, особенно для полноприводного автомобиля. Провели замеры расходов топлива и на грунтовой дороге. Понятно, что грунт это не асфальт, но движение по нему при такой подвеске кабины – удовольствие небольшое. Тестовый грунтовый участок насыщен подъемами и спусками, для грунтовой дороги он довольно ровный, и в момент тестирование порожнего автомобиля был сухим. О каком-либо комфорте при движении по грунту можно забыть вообще, поэтому скорость движения мы выбирали из возможности как-то усидеть в кабине, работая с аппаратурой. Претензий к машине нет никаких, за исключением сильной тряски на почти не заметных, на первый взгляд, неровностях дороги.

Два бака обеспечивают солидный сапас хода

Закончив работу с порожним автомобилем, загружаем его балластом и повторяем все заезды. На маршруте ИГД, замерив расходы топлива, отмечаем, что машина массой более 21 т довольно динамична. Восьми основных ступеней коробки ZF и дополнительной понижающей передачи вполне достаточно для этой машины. На высшей передаче в раздаточной коробке наиболее удобный алгоритм переключения передач получился такой: 1 – 3 – 5 – 6 – 7. Правда, расход топлива по сравнению с пустым автомобилем возрос довольно значительно. Видимо, это связано с заметным увеличением сопротивления качению хорошо нагруженных шин. Средняя скорость упала всего на 1,3 км/ч. Расходы топлива при установившихся скоростях движения на динамометрической дороге также существенно подросли по тем же причинам.

Максимальная скорость снизилась до 102,8 км/ч. С грузом мощности двигателя при имеющихся передаточных числах трансмиссии уже не хватает. Впрочем, и этой величины для такой машины вполне достаточно.

Полочка над головой пассажира — полезное новшество

После проведения замеров хочется сказать несколько не совсем приятных слов изготовителям. Как мы уже говорили, машина оборудована системой централизованной подкачки шин. Манометр, показывающий давление в шинах, имеет верхний предел 6 кг/см 2 , а рекомендуемое давление в шинах – 5,6 кг/см 2 . Разумеется, давление устанавливается на холодных шинах. При движении они нагреваются, и давление существенно увеличивается. А вот установить, до какой именно величины, не удалось, поскольку стрелка манометра уперлась в ограничитель.

По опыту можем сказать, что на «Урал»-43206, например, при давлении в холодных шинах передней оси 3,5 кг/см 2 при движении на максимальной скорости оно увеличивается почти на 2 кг/см 2 . Поэтому манометр с таким пределом измерений ставить на КамАЗ-43118 просто нельзя.

Проблемы тут две: хорошие импортные шины и несколько лучшая топливная экономичность двигателя. Зато в цене мы существенно выигрываем против импорта. На том, видимо, и стоим на рынке, потому что если оценивать технику по соотношению цена-качество, то многие российские потребители выберут КамАЗ.В заключение скажем, что на сегодняшнем рынке КамАЗ-43118, как полноприводный автомобиль грузоподъемностью 11 т, свою нишу уже имеет.

Источник: www.gruzovikpress.ru

Система регулирования давления воздуха в шинах

Управление системой регулирования давления воздуха в шинах осуществляется из кабины водителя.

В систему регулирования давлением воздуха в шинах входят: краны запора воздуха, пневмопроводы, узлы уплотнения подвода воздуха и, в зависимости от установленной на автомобиле панели приборов, органы регулирования давлением воздуха в шинах.

Краны запора воздуха установлены на каждом колесе, они предназначены для отключения шин от системы на длительной стоянке автомобиля КамАЗ и в случае выхода из строя манжет головки подвода воздуха. Колесные краны закрываются только при длительных (более 24 часов) стоянках автомобиля.

Узлы уплотнения подвода воздуха установлены непосредственно в цапфы мостов и обеспечивают герметичность подвижного соединения. Воздух к узлам поступает через штуцер. Из полости узла воздух по каналу полуоси поступает к крану запора воздуха и далее по соединительному шлангу в шину колеса.

Для автомобилей КамАЗ, укомплектованных панелью приборов КАМАЗ

В систему регулирования давления воздуха в шинах входит кран управления давлением с клапаном-ограничителем, ограничивающим падение давления в пневмосистеме (см. Таблицу Пониженное и номинальное давление в шинах ).

Установка величины давления в шинах производится с помощью рычага крана управления, расположенного справа от водителя под панелью приборов (см. рис. Рычаг крана управления давлением воздуха в шинах ).

Пониженное и номинальное давление в шинах

Применяемость на
автомобиле

Пониженное
давление,
кПа (кгс/см2)

Номинальное
давление,
кПа (кгс/см2)

Рычаг управления имеет три положения:

• левое — соответствует повышению давления воздуха в шинах;
• среднее — нейтральное;
• правое — соответствует снижению давления

Рычаг крана управления давлением воздуха в шинах

Давление воздуха в воздуха в шинах определяется по манометру, расположенному на щитке приборов, только при нейтральном положении рычага, при полностью открытых колесных кранах.

Для повышения давления воздуха в шинах перевести рычаг влево, при этом стрелка на манометре займет правое крайнее положение. Выдержав рычаг в этом положении некоторое время, перевести его в нейтральное положение и по манометру определить установившееся давление. Для достижения нужного — давления повторить данную операцию.

Для снижения давления воздуха в шинах перевести рычаг вправо. При этом стрелка на манометре падает до «О». Выдержав рычаг в правом положении некоторое время (1-2 мин), перевести его в нейтральное положение и по манометру определить установившееся давление. При необходимости, для достижения нужного давления воздуха в шинах повторить операцию.

Внимание! Запрещается устанавливать рычаг крана управления давлением в положение, соответствующее накачке шин, при закрытых кранах запора воздуха во избежание повреждения шинного манометра и головок подвода воздуха.

Для автомобилей укомплектованных панелью приборов ИКАР-ЛТД

В систему регулирования давления воздуха в шинах входят: микрорегулятор пониженного давления, микрорегулятор номинального давления, распределитель давления в шинах.

Микрорегуляторы отрегулированы на пониженное и номинальное давление в пневмосистеме (см. Таблицу Пониженное и номинальное давление в шинах ).

Установка величины давления в шинах производится с помощью переключателя распределителя, расположенного на дополнительной панели под панелью приборов ( см. рис. Установка величины давления в шинах ).

Переключатель распределителя имеет два положения (правое и левое).

• Для повышения давления воздуха в шинах перевести переключатель вправо. При этом система автоматически установит давление в шинах, на которое отрегулирован микрорегулятор номинального давления.
• Для снижения давления воздуха в шинах перевести переключатель влево. При этом система автоматически установит давление в шинах, на которое отрегулирован микрорегулятор пониженного давления. )
• При необходимости, возможна установка давления в шинах в любое произвольное значение между минимальным и номинальным. Для этого необходимо установить переключатель давления воздуха в шинах в левое положение и вращением рукоятки микрорегулятора установить необходимое давление.
• Вращение рукоятки микрорегулятора в сторону (+), указанному на рукоятке увеличивает давление, в сторону (-) уменьшает давление.
• После регулировки давления установите рукоятку в фиксированное положение.
• Давление воздуха в шинах определяется по манометру при полностью открытых колесных кранах.
• Для ускоренного впуска и выпуска воздуха из шин в тормозной системе предусмотрен ускорительный клапан.

Установка величины давления в шинах
1 — переключатель распределителя; 2 — регулятор пониженного давления; 3 -регулятор повышенного давления

Правила пользования системой регулирования давления воздуха в шинах

Движение автомобиля по дорогам с твердым покрытием и укатанным грунтовым дорогам допускается только при давлении в шинах, соответствующем максимальной нагрузке.

На труднопроходимых участках пути допускается кратковременное снижение внутреннего давления воздуха в шинах, при этом максимальная скорость и величина пробега должны соответствовать нормам, указанным в таблице.

Давление
в шинах,
кПа (кгс/см2)

Максимальный
пробегв течение
гарантийного
срока, км

Источник: www.bashtehavto.ru
