Volkswagen Polo Sedan Interlagos › Бортжурнал › #2 Подключение CAN шины. Volkswagen Polo. Winca S160 Android мультимедиа система

Это вторая часть установки и подключения головного устройства.

Наверное многие слышали о том, что для корректного подключения продвинутой магнитолы, необходимо подключение с использованием CAN-шины. Чем мы собственно и займёмся.
Подключая головное устройство по CAN мы получаем возможность выводить на дисплей устройства практически всю необходимую информацию из бортовой сети, получаем возможность задействовать штатные парктроники, задействовать кнопки мультируля (если таковой имеется), подключить камеру заднего вида без протягивания дополнительных сигнальных проводов к магнитоле. В некоторых магнитолах без подключения CAN-шины невозможно реализовать подсветку кнопок, автоматическое выключение магнитолы при вынимании ключа из замка зажигания и тп.

Весь процесс протягивания CAN-шины от блока комфорта до головного устройства я постараля максимально подробно и наглядно осветить в следующем видео. Для тех, кто никогда не занимался подобным, а только лишь слышал о подключении CAN-шины, и в то же время желает произвести данную процедуру самостоятельно, советую посмотреть, как это делается. Кроме того в этом видео поговорим о штатных разъёмах магнитолы, о подключении антенного переходника с усилителем, AUX, произведем финальную установку головного устройства.

Смотрим видео здесь:

Для реализации подключения головного устройства по CAN-шине нам понадобится:

1) естественно само головное устройство (в моём случае это Winca S160 Android)

2) провода питания с CAN-bus декодером (на фото это Power Cable 2).

3) Переходник ISO-Quadlock с проводами для подключения CAN-шины.

Блок комфорта находится под рулём, поэтому ложимся на спину и включаем налобный фонарик.
В виду ограниченности пространства под рулём, работать там неудобно.

Необходимо демонтировать белый разъём, затем произвести подключение проводов CAN-шины от переходника ISO-Quadlock к пинам под номерами 20 и 21 согласно схеме:

А это уже разъёмы блока BCM

Если кто-то будет обжимать провода для подключения CAN-шины самостоятельно, то пригодится следующая информация:
— N 907 647 01 — пин в разъём ВСМ
— N 906 845 05 — пин в разъём ISO или Quadlock

Стоит заметить, что для владельцев автомобилей с климат контролем, разъёмы под номерами 20 и 21 будут уже заняты климат контролем. Поэтому подключение необходимо производить к этим проводам климат контроля. В моей ситуации разъёмы 20 и 21 пустые, поэтому просто вставляем пины.

А вот так выглядит магнитола после подключения и протягивания CAN-шины.
Например, выводится основная информация об автомобиле: это лишь малая часть того, что можно реализовать с использованием CAN.

Volkswagen Polo Sedan 2013, двигатель бензиновый 1.6 л., 105 л. с., передний привод, автоматическая коробка передач — автозвук

Машины в продаже

Volkswagen Polo, 2016

Volkswagen Polo, 2011

Volkswagen Polo, 2020

Volkswagen Polo, 2014

Смотрите также

Комментарии 65

Все подключил через переходник, но не хочет включатся сама магнитола, через переходник, без переходника все работает. В чем может быть дело?
Все делал как на видео, купил такой же переходник, но что-то не работает, скорее надо к электрику или может сможете помочь?

Всем привет. Машина VW Golf Plus 2006 год. Поставил китайскую магнитолу. Управление через Кан адаптер. Включается при повороте ключа, засыпает не всегда сразу после извлечения, иногда после извлечения и открытия двери. Самое не понятное это очень редко включается камера при задней передаче, иногда выводит открытие дверей. Короче данные с Кан-шины походу не всегда читает корректно, но при этом включается всегда и Аккум не садит. Кан декодер менял, ситуация осталась, модель авто в настройках менял, не помогло. В чем проблема?

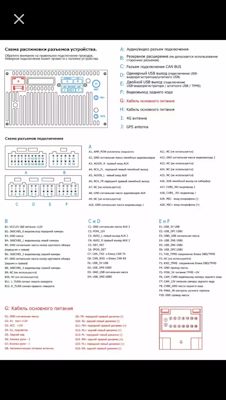

Это распиновка магнитолы

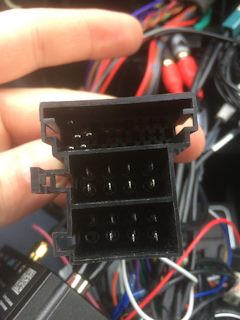

Как выглядит колодка которая шла с магнитолой

Здравствуйте подскажите пожалуйста, у меня джетта 6 2015 г решил поменять магнитолу на китайскую в комплекте с ней шли провода с канбусом, но дело в том что у меня с машины идут обычные 2 iso разъёма. Грубо говоря я вывел два провода кан + и — куда мне их втыкать в iso? Тогда вместо каких проводов или как? От канбуса идут два провода они соединены между собой

Кнопка активации голосового ассистента работает?

гугл поиск голосовой? Ну картинки помню искал. А так не пользуюсь. У меня в яндекс навигаторе голосовые команды. Пользуюсь только там.

Я про физическую кнопку на правой части руля

У меня самый простой руль, без кнопок. А вообще работать должны все эти кнопки.

Провода от блока Всм к разъёму надо отдельно приобретать?

У меня провода были уже вместе с переходником. Но если вам переходник не нужен, тогда подойдут обычные провода для сигнализации.

Мужики помогите разобраться . Рено Сандеро Степвей . Машина 2011 года . Купили с рук в конце 2018 года. Поставил ей в замен штатной системы пионер китайскую 9 дюймовую магнитолу .
Все подключение шло из коробки, без проблем .
Камеру заднего вида, функции магнитолы . Поставил и так сказать забыл .

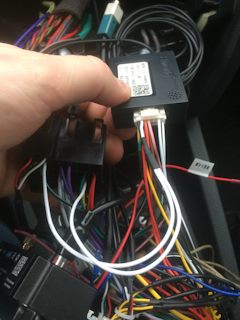

Там же в коробке вместе с магнитолой был этот самый кан бус декодер . Я его не стал ставить так как смутило то что написано было Рено/Дастер — и фиг поймешь то ли он универсальный и для Дастера и для всех Рено .Толи только для Дастера.

Сейчас она у меня валяется без дела а у меня руки чешутся воткнуть ее в Степу или нет ?
Много читал что мол без этой Приблуды магнитолы на андроиде с ситемой авто могут не дружить .
Камеры не показывают кнопки не работают звук то есть то нет и другие ужасы .
У меня все работает как я уже писал из коробки ничего никуда не припаивал не перевтыкивал .

Главный вопрос ( подойдет ли эта плюшка для Рено Сандеро Степвей ) если я ее подключу сейчас к магнитоле, не сделаю ли я в общем хуже ?
И будет ли от кан бус декодера дополнительная польза если у меня есть Адаптер ELM327 bluetooth 4.0 mini 1.5 чип PIC18F25K80, не возникнет ли между ними конфликтов будут ли они дополнять друг друга ?

Можно и без кан подключить. Просто не будет видно информацию из бортовой сети, двери и тп. Кан это цифровая шина данных. Хуже не будет, если подключите. Но и возможно не многим больше функций получите.

Спасибо . А вот именно такой как у меня на фото Кан — подойдёт для Рено Сандеро Степвей 2011 года — механика ?

скорее всего подойдет. Но желательно уточнить типовую схему подключения CAN, почитав профильные форумы для DUSTER/ Sandero .

Источник: www.drive2.ru

Volkswagen Polo Sedan Fantom KIT chip tuning › Бортжурнал › Установка Автомагнитолы + CAN BUS + Задняя камера.

Статья постоянно изменяется и дополняется по мере поступления новой информации!
Как говорить делать нечего поэтому готов выложить все в едином бортовике может кому сгодиться. Так как сам искал эту информацию из разных источников. И собирал как говориться по крупицам.

Советую для начала прочитать это
www.autodela.ru/assets/fi…ina_dannih_%20CAN%20I.pdf дабы понимать дальше о чем речь.

И так речь идет об установки Автомагнитолы в целом но на примере VW POLO.

Возможно несколько вариантов подключения автомагнитол.
1. Вариант через ISO разьем без подключения к CAN шине.
Выглядит это чудо так

Ну и со стороны магнитолы обычно вот такой кусок провода

2. Вариант через разьем Quadlock они на разных авто бывают разные. С CAN шиной (в основном) и без нее.
Вот как он выглядет на VW .

И со стороны магнитолы вот сам CAN адаптер.

но она немного может различаться. В нашем случае это не существенные отличия так как интересуют только основные 4 провода.

И так на polo бывают несколько случаев. Есть три комплектации трейдлайн, комфорд, и хайдлайн. (не важно если не правильно произнес).

Читайте также:  Шина кошля как правильно носить

Первые две это в принципе урезанные версии. Третья же тут интересная комплектация там многие вещи могут быть а многих не быть. Но щас не об этом . Одна из опций которые нас интересует это наличие так называемой CAN шине . Многие задают вопрос есть ли она у polo или нет . Я даже слышал ответы что нет.

Давайте немного теории. Что такое CAN шина. Это сетевой интерфейс посредством которого все блоки авто общаются между собой. Это Блоку рулевого управления, блок управления двигателем, блок коробки АКПП, блок доп рулевых кнопок, блок комфорта, блок вспомогательной электроники, и т.д. блоков может быть множество. Все эти блоки между собой общаются посредством CAN шины. Это как компьютерная сеть. Поэтому не быть CAN шины в автомобиле (речь о поло и подобного класса машин) просто не может быть. Управление по CAN шине просто удобно и это экономит много лишних проводов. Даже китайцы делают свои дешевые авто с применением этой технологии. И так разобрались общее понятие CAN шина и то что она присутствует.

Другое дело подведена ли CAN шина к блоку который отсутствует. Нету в комплектации. Например на трейдлайне и комфорте нету доп кнопок на руле (а это отдельный блок) или отсутсвует климат или управление задними стеклоподьемниками. ну и магнитола стоит самая простая не требующая общения с другими блоками. Polo sedan это авто к сожалению было разработано для нас и все что в ней было возможно сэкономить, сэкономлено, даже на такой мелочи как кан шина.
Отсюда вывод. CAN шина в машине есть но она не подведена к некоторым блокам. К блоку магнитолы в том числе . Кстати на хайдлайне она должна может быть.

Понять можно в принципе по самому разьему . Если у вас ISO то скорее всего CAN не подведена. Но не факт, потому как уже встречал авто с ISO разьемом и подведенным к нему CAN шины . Если Quadlock то CAN есть скорее всего есть но опять же не факт. Встречал и без шины. Короче смотрите на распиновку. Обычно распиновка стандартная и все контакты находятся на своих местах. Кстати идеальный вариант это посмотреть распиновку родной магнитолы. Вы же наверняка меняете старую на новую. На крышке должна быть распиновка.

Теперь рассмотрим два способа подключения магнитолы.

Первый когда устанавливаем обычную магнитолу в которой нету CAN адаптера то есть через подключение к ISO разьему. Для этой магнитолы нужны вот эти провода.

Такие как:
1. Основное питание от аккумулятора. Для поддержания памяти (настройки радио, звука и так далее) и основного питания магнитолы. Обычно это желтый толстый провод. Но может быть и красный. Этот провод обязательно есть в колодке подключения магнитолы . Но если делать по уму для снижения просадки при хороших басах то это провод надо тянуть приличного сечения от аккумулятора разумеется через предохранитель который должен быть установлен до прохождения через перегородку (то есть в моторном отсеке).

2. ACC питание. оно нужно как сигнальное при включении ключа зажигания в положение ACC (это положение в поло появляется при включении зажигания а в других авто может быть первое положение ключа до включения зажигания. Но в поло режим ACC включаеться в момент включения зажигания и сохраняеться до момента вынимания ключа из замка. Необходимо это питание для активации (включения ) магнитолы и выключения ее при выключения ACC. Это удобно, сел в машину включил ключ, магнитола включилась. Вынул ключ магнитола вырубилась. Все автоматически. Можно конечно и не использовать этот провод. Например соеденить это провод с основным питанием но тогда прийдется выключать магнитолу вручную кнопкой ну и выключать также. Это жутко не удобно. Но подходит тем кто часто включает магнитолу без участия ключа. Кстати штатная магнитола RCD 220 может включаться и без ACC кнопкой питания. Но работает она тогда только час и потом отключается. Это сделано как защита от склероза. Но эта функция работает только если подведен специальный контакт от центрального блока (не буду заострять на этом внимание)
В общем провод ACC поидее красный чуть тоньше чем основное питание но бывают и желтые. Данного провода может не быть в колодке подключения магнитолы. Так как этот сигнал может быть заменен сигналом из той самой CAN шины. Если у вас его нет (например у вас подключение с использованием CAN шины) а вы устанавливаете магнитолу в которой нету CAN шины то вам придется его тянуть от замка зажигания а в VW Polo можно от прикуривателя, он как раз работает в режиме ACC. Иногда народ тупо соеденяет вместе Основное питание и ACC для того бы магнитола работала не зависимо от замка зажигания. Но лично я считаю это не правильно так как это не удобно да и таким образом можно в один прекрасный день посадить аккумулятор.

3 . Корпус ну как без него . Обычно черный. Это обычный минус. Он всегда есть во всех колодках обычно обозначен как GND.

Вот этого достаточно чтобы магнитола запустилась и работала . Но есть и другие провода необходимые магнитоле .

4. Провод ILL . Иллюминация . При появлении на этом проводе напряжения включается подсветка кнопок. Обычно на разьем приходят тоненький коричневый провод. Но его так же может не быть если подведена CAN шина. Если все же нужен это провод то его можно взять с любой кнопки подсветки.

5. Провод питания антенны ANT это провод идет не к магнитоле а от нее. используется для питания внешнего усилителя антенны или как сигнал активации выдвижной антенны. В некоторых магнитолах может не быть . Таких как штатных магнитолах VW . В них это питание реализовано внутри самой магнитолы магнитолы. Это провод еще используют для включения внешнего усилителя. Если такого провода нет то придется его брать откуда либо от того же провода АСС. Но лучше конечно от провода ANT так как питание там появляется только при включении магнитолы.

6. Так же сигнал заднего хода. Данный провод это сигнал для включения камеры заднего хода.Так же может не быть так как данный сигнал передается и по CAN шине. Либо тянуть его от концовка заднего хода или от лампы заднего хода. Тут надо более подробно разбираться и зависит от того какой именно сигнал надо подать на магнитолу.

7. Ну и акустические провода. Рассказывать о них не буду их 8 штук точнее 4 цветных пары. Обычно в отдельном разъеме. Если у вас только передние динамики то их будет только 2 пары.

Ну не знаю по моему все вспомнил, есть и другие но это более углубленно и редко используются.

И второй вариант с подключением по CAN шине. с гнездом Quadlock.
1. Понятное дело основное питание. Как же без него.
2. Минус. ну тут тоже понятно.
3. два провода CAN шины .
4. Ключ (иногда он есть иногда нету.) Зависит от магнитолы.
4. Акустические провода .
Вот и все . Как видно с использованием CAN шины все как бы проще.
Все . Все остольные сигналы как включения камеры, подсветка, открытие дверей, отображение настроек климата, управление кнопками на руле и так далее все происходит по CAN шине. И если у вас магнитола с Quadlock гнездом то разумеется вам нужно это подключение и нужно чтобы на авто была подведена CAN шина и установленный Quadlock разьем. Исключением может быть случай когда у вас магнитола использует внешний адаптер CAN адаптер (обычно это китайские магнитолы). В таком случае такую магнитолу можно подключить и к ISO разьему убрав CAN адаптер. Для этого просто изучите распиновку разъема возле самого ГУ и сопоставите с описанием выше двух способов.

Читайте также:  Какое давление должно быть в шинах при хранении

На VW polo, как я и писал выше может быть два варианта . У вас установлен ISO разьем без подведенной CAN шины. И Второй вариант с разьемом Quadlock с CAN шиной. Хорошо если у вас все совпало. То просто подключаем и наслаждаемся звуком но вот если нет. Тем более если у вас стоит Quadlock то есть варианты что на нем не будут некоторые доп сигналы. Тут надо подходить индивидуально .

Но бывают варианты когда нужно подключить магнитолу с Quadlock гнездом к авто в котором нету Quadlock разьема в место него ISO разьем нету CAN шины а надо поставить штатное ГУ в котором Quadlock гнездо и соответственно необходимо наличие CAN шины. Вот об этом варианте и речь ниже.

Ну в принципе если есть руки и голова то все можно сделать. Для начала надо определиться каким путем мы пойдем. Первый как я считаю правильный это взять удалить ISO разьем и вместо него поставить Quadlock. Это не значит что вам прийдеться резать и паять. Нет все гараздо проще. Для начала разыскиваем сам Quadlock разьем . Их можно купить на али экспресе вместе с кусками проводов. Или на разборке. но берите именно с кусками проводов. На 2 штуки понадобиться. Берем две распечатки распиновки разьема.

Источник: www.drive2.ru

Volkswagen Polo Sedan GRAY HURRICANE › Logbook › Can шина от блока ВСМ или информативный тренд.

Всем доброго времени суток.

Так как комплектация у меня тренд и с завода у меня не была протянута кан шина. Раньше как-то жил без неё, но заменил магнитолу с поддержкой кан шины и решил всё сделать по феншую, чтобы магнитола выводила данные с блока ВСМ. Люди, решившие повторить, запаситесь терпением, т.к. очень неудобно возиться под торпедой, места очень мало, я для хоть какого-то удобства снимал сиденье. Не так много подробных отчётов о протяжке кан шины, поэтому решил всё разжевать. Отдельное спасибо за помощь неравнодушным Demon1234567890 Ganman Slav-ko

Порядок действий следующий:
1) Снимаем клемму с аккумулятора и ждём 10 минут (чтобы избежать остаточного напряжения)
2) «Засовываем» голову под торпеду и видим блок ВСМ и 2 разъёма: белый и чёрный, нам нужен белый. Нажимаем на белый фиксатор и тянем на себя чёрный рычажок и аккуратно отсоединяем разъём от блока ВСМ
3) Отгибаем фиксаторы с 2 сторон и тянем чёрную часть на себя
4) Чёрный разъём состоит из 2 частей, тянем их в противоположные стороны, как по рельсам
5) Разъёмы пронумерованы, нас интересуют свободные ячейки под номерами 20 и 21(у кого стоит климат, они вероятней всего заняты) 20 ячейка это «Can H(+)», а 21 ячейка это «Can L(-)».Артикул пинов для блока ВСМ N90764701. Специальный инструмент для обжимки стоит не малых денег, да и не пригодится он мне, поэтому обжимал их плоскогубцами (выделил часть, которой обжимал, красным кружком). Далее вставляем пины иголкой до конца, чтобы они защёлкнулись. После собираем всё в обратной последовательности.
6) Тянем витую пару до ISO разъёма(у владельцев highline’ов стоит другой разъём, называющийся Qadlock, для него нужны другие пины). Обжимаем провода пинами N90684505 и вставляем пины в разъём чёрного цвета (куда вставляем провода «Can H(+)» и «Can L(-)» выделил и подписал), вставляем так же до щелчка. Провод использовал сечением 0,5 длина примерно 1,3 вышла (каждого провода).
7) Подключаем магнитолу и радуемся данным, выводящимися на магнитолу. А именно: точный остаток места в топливном баке, датчик не пристёгнутого ремня, вольтаж батареи, датчик ручника, датчика омывайки у меня нет, концевик багажника, обороты, скорость, пробег, температура за бортом, ну и конечно же концевики дверей. Магнитола включается при повороте ключа, выключается при его извлечении. Доработка копеечная, а сколько пользы). Ещё пару тонкостей — для включения/выключения магнитолы по каншине необходимо разъединить провод АСС на магнитоле. Также необходимо отключить провод питания камеры заднего вида от провода reverse (если этого не сделать, то при включении задней передачи камера будет включаться, а выключаться будет только после перезагрузки магнитолы). Старался по максимуму описать всё в деталях, если будут вопросы, пишите, буду рад вам помочь.

Если пост показался вам полезным и интересным, ставьте лайки/репосты.
В следующем посте я расскажу вам о новой, мощной, 9 дюймовой магнитоле на андроиде. Возможно даже сделаю видеообзор и её детальное подключение, если будет интерес к этому)

Источник: www.drive2.com

Can шина Volkswagen Polo

Can шина — это аббревиатура от Controller Area Network. Эта шина позволяет многим микроконтроллерам и различным типам устройств взаимодействовать друг с другом в режиме реального времени, а также без участия хост-компьютера.

Шина CAN, в отличие от варианта Ethernet, не требует каких-либо схем адресации, поскольку узлы сети применяют уникальные идентификаторы. Таким образом компонентам схемы предоставляется информация о приоритете и срочности передаваемого сигнала.

Шины кан также продолжают передачу даже в ситуации столкновения, в то время как Ethernet завершает соединение, как только происходит факт столкновения.

Основной целью внедрения CAN в транспортные средства — дать возможность любой станции обмениваться данными с прочими компонентами, не накладывая слишком большой нагрузки на вычислительные мощности контроллера.

CAN-шина является относительно новым средство связи, используемое для работы в последних моделях производств VW, Ауди, и Шкода.

В отличие от старой схемы ISO 9141, включающая применение одной линии для диагностики (линия K), шина КАН содержит пару проводников витой формы с дифференциальным типом сигнала. Шина CAN намного быстрее (500 кбит/с), чем линия K (10,4 кбит / с). Для шины CAN, нужна другая электроника, а также соответствующее программное обеспечение.

Характеристика КАН шин

Общими свойствами всех КАН шин являются следующие:

  • все элементы подчиняются тем же нормам передачи информации, т.е. протоколом передачи;
  • для создания высокой степени защиты от различных помех (при работе моторного отсека, аварии) все шинные системы CAN включают двух полосную проводку, которая переплетается (рис);
  • сигналы, для отправки, изначально находятся в приемопередатчике передающего блока управления с разными уровнями передачи данных, после чего отправляются на обе линии CAN.

Информационная шина информационно-развлекательная CAN-шина получила те же характеристики, что и шина данных CAN удобства. В фольксваген поло (начиная с 2002 модельного года) и в Golf IV информационная шина CAN и развлекательная, для удобства управляется через одну единую пару проводов.

Примеры блоков управления в шине CAN для удобства / информационно-развлекательной системы:

  • блок управления кондиционером;
  • элемент управления дверьми;
  • узел управления удобством;
  • элемент управления с дисплеем для навигации и радиоприемника.

Доступ к CAN

CAN трансмиссии может использоваться как «коммутируемая шина данных CAN» на разъеме OBD. Однако процедура активации в настоящее время не поддерживается VAS 5051, что означает, что измерения не может быть проведен через разъем OBD. Альтернативой является получение доступа через вставку панели приборов. На volkswagen polo (2002 модельный год) есть шлюз в отделе работы бортовой сетью в том числе на Golf IV есть один в комбинации приборов. На обоих версиях, есть как доступ к шине данных CAN трансмиссии, так и информационной шиной CAN-данных через правый (зеленый) разъем комбинации приборов. В случае Phaeton и Golf V, раздельно используется шина данных CAN CAN и информационно-развлекательная CAN-шина.

Назначение правого зеленого разъема в комбинации приборов Polo (MY2002)

J285: Система управления с дисплеем и вставка панели приборов

J519: центр работы бортовой сети

J533: интерфейс диагностической деятельности

Читайте также:  Как из шины сделать змею

Работает ли VAG-COM с этими автомобилями

VAG-COM совместим с шиной CAN с версии 404.0, но вам, очевидно, необходимо использовать интерфейс, поддерживающий CAN-шину. Серия HEX + CAN и MicroCAN поддерживают CAN-шину (обратите внимание, что Micro-CAN совместим только с платформой Golf V и Passat 3C).

Как работает сеть CAN

При отправке сигналов по КАН шине, никакие элементы не адресуются, информация сообщения (например, частота вращения или эквивалент температуры мотора) обозначается оригинальным идентификатором, для всего участка сети. Идентификатор утверждает не только контент, но и приоритетность в сообщения в очереди.

Если ЦПУ элемента отправляет информацию на один или несколько элементов, он передает передаваемые данные и их идентификаторы в требуемый CAN-чип («Готово»).

Значения передаются CAN-чипом, как только чип CAN получает доступ к выделенным шинам («Отправить сообщение»), Каждый модуль сети, получив нужный сигнал, выполняет рабочий тест, для выявления, релевантных данных для этого модуля. Данным могут обрабатываться или игнорироваться.

Источник: zapchasti.expert

Как подключить can шину к магнитоле поло

Друзья, приехало ГУ указанное в шапке, с установкой проблем не было, но часть заявленного функционала ( car info, climat info, штатные датчики парковки ) работали только после установки и первого запуска двигателя. После перезапуска декодер виснит.
Как я понял? 1) при выставлении ключа в зажигание и активации приборной панели, декодер показывает и делает всё что надо 3-5 секунд, затем нету реакции. 2) проверил тестером, питание на acc не пропадает, сигнала на проводе для питания камеры заднего вида парковки при включении заднего хода не появляется.
Кажется диагностика показывает все точно. Если вставить ключ и до 3-5 сек после активации приборки вытащить, все выключается как надо (acc на 0). Далее все повторяется. Единственный вариант оживить — это отключить физически декодер из разъема и включить повторно. В этом случае все работает , но дольше часа не проверял.

Фото платы и всех маркировок прикрепил в шапке.

Кто что посоветует? От продавца ГУ пришел новый декодер, все тоже самое.

Под содранной наклейкой был qr код с контактом китайца через wechat. Пришлось устанавливать и регистрироваться ( :/ ). Выслал ему фотки с просьбой помочь. Он общается только на китайском, но вот что выслал : https://mp.weixin.qq.com/s/h-fovpMg2dt_IbB3ybxgoA
Вот гуглперевод https://translate.goog…yJAPBeoXI1Mlxbltomwhew

Как я понимаю мне дважды выслали девайсы не под мою платформу авто? Кто-нибудь разбирается в подобном?

Так, на данном этапе удалось удлинить шину подключения Can Bus декодера, вывести для удобной диагностике и смены декодера, а так же в цепь поставить ключа на прерывание. В данной конфигурации удается перезапускать декодер, но соответственно перезапускать ГУ.

Вопрос к знатокам, коли имеются таковые, откуда можно взять ACC ? Возможно его стоит взять для питания декодера, тем самым ненужен будет ключь для ручного перезапуска декодера — профит в виде довольной жены 😉

Hoora Gunna, мои сочувствия. А можно взглянуть на декодер? Желательно и во внутренности так же.
Я пока свою задачу решил внешней кнопкой перезагрузки декодера, но последовательность действий напрягает.
Как вы описали, ваш вариант «б» имеется и это хорошо. Но у вас проще вариант, нужно лишь acc, ill и питание камеры при заднем ходе запитать, а это думаю даже на Ардуино или аналогах можно собрать сильно не дорого.
Доп функции как car info или klimat info вы кажется не пользуетесь (если есть), но вот кнопки мультируля — это печально. А что за ГУ, интересно мультируль на MCU завязан или на Андроиде?

Добавлено 23.03.2018, 15:24:

Кстати, кто знает, ACC при зажигании мотора временно пропадает или просто даёт то что в бортовой сети есть?

Пришла магнитола из Китая, продавец неукомплектовал декодером can to uart. Магнитоле есть два пустых пина, по распиновке написано RX и can-TDX. Хочу подключить магнитолу к can-шине, чтобы выводить информацию по работе двигателя и по открытию дверей. Попытался уточнить у продавца, то твердит, что — «Просто подключаем, дорогой друг». Помогите определиться, нужен декодер или просто кинуть шину на эти входы? canbus TX и canbux RX — это же uart?

Сообщение отредактировал H4Zlu — 24.03.19, 22:01

Фото магнитолы на wince

Добавлено 24.03.2019, 22:10:

Магнитола должна выводить инфу

Всем вечер добрый! Прошу не ругать если немного не в тему пишу.
Недавно купил магнитолу (T’eyes 1/16 с адаптером raise) с aliexpress. Установил вроде как работает, но есть одно НО. Имеется БК, на который раньше выводилась инфа по расходу топлива, остатка топлива в км и т.д., в тоже время на старой магнитоле была кнопка «инфо» с помощью которой можно было переключаться и смотреть эти данные. На данный момент БК отказывается выводить какую либо информацию, кроме климат контроля и часов.
Машина мазда 3 2008г 2.0. Пробовал настроить с помощью настроек, выбирал свою модель, но просит вроде как обновление какое то.
Может кто то подскажет как быть и куда копать ?

Сообщение отредактировал F1rst_blo0d — 15.08.19, 00:30

Здравствуйте.
Поделитесь пожалуйста распиновкой данного декодера. То есть какие сигналы куда идут..
UPD
Нашёл немного инфы на драйве. Но выходов у девайса явно больше и хотелось бы подробностей 🙂

Сообщение отредактировал ra3wum — 17.08.19, 14:06

Да тоже такая же хрень. Нет моей модели шкода йети. Ставишь другие то кнопки не видит то двери то ручник. Партроники линии рисуют а обратно не убирают. И ключ поворачивает. В итоге ручник исчезает.

Добавлено 28.11.2019, 23:18:

Самое интересное нарисовано две функции сохранить модель и импортировать. То есть можно как то добавить не кто с таким не встречался?

На всякий случай, если кто столкнется с этими канадаптерами Райзе — вот тут можно скачать по всем совместимым тачкам всю документацию с распиновками: https://www.szraise.com/data-download.html

На сегодня все совместимые канбасы тут в двух файлах (второй с ВЕРТИКАЛЬНЫМИ ГУ): https://www.szraise.com…of-product-models.html

И да, Гугл знает китайский, если что. :blush:

Добавлено 29.11.2019, 18:07:

F1rst_blo0d, победили?
Если есть фото вашего адаптера, скиньте.

Всем привет!Может кто в курсе есть ли у китайцев для старых блоков can gateway 3С0 907 530 С кан адаптер с поддержкой кан шины именно версии 1.6? Хочется чтобы аккум. не высаживала и АСС работало штатно без костылей, как сейчас в виде настройки принудительного выкл. через 30 мин через меню ГУ,а штатно как в более поздних авто кан шины версии 2.0? Прикупил крайний для В6 can gateway 3C0907530Q(думал он 2.0,а оказалось что шина тоже 1.6,хотя пишут,что вроде как с ним акум не высаживает плюс получу поддержку засыпания,визуализации парктронников, динамических линий камеры з.х.)Так ли это?.Сейчас нет поддержки визуализации динамических линий камеры з.х. и парктронников, фото нижеже .
PS.
Сам блок по VCDS 3С0 907 530А с софтом 3С0 907 530С
Случился трабл с FlyAudio G4909R Андроид 8.1 на Spreadtrum SC9853I-IA.После зависания и сброса к заводским настройкам динамические линии камеры з.х и кнопки руля больше так и не заработали, в настройках выбирал все модели VW,как с активным пунктом настроек 2.0,так и без него .
ГУ шла с кан адаптером как на фото видимо для версии 2.0,т.к. пункта с версией 1.6 в настройках нет,но есть выкл. через 30 мин, аккум поэтому на моём Volkswagen Passat B6 2006 г.в. не высаживает). сейчас стоит сажающий аккум родной 3С0 907 530С can gateway старой версии 1.6 без поддержки визуализации парктронников,хотя из коробки без настроек кнопки руля точно работали через кан шину и даже динамические линии камеры з.х. при рулении вроде как по началу двигались,но это не точно,т.к. на 100% уже не помню,т.к. проработало недолго.
