Замена тормозных дисков автомобиля Тойота Королла

Тормоза Тойоты Королла представляют из себя гидравлический агрегат с двумя контурами, который разделен на колеса спереди и сзади. Основной цилиндр имеет в конструкции два бочка, через которые и происходит питание контура жидкостью. Если вдруг один из них приходит в непригодность, то всю работу на себя берет другой бочок.

На машину могут быть установлены разные агрегаты, а именно задние барабанно-дискового типа и передние дисковые. Этот и другой вид имеют автоматическую регулировку, но она осуществляется в зависимости от того, насколько изношены колодки.

Оборудование сзади выступает в роли дополнительного ручного тормоза и оснащено специальным регулировочным механизмом, который активируется во время постановки на стоянку.

Тормозная система автомобиля – это агрегат, который всегда должен быть исправен, иначе говорить о безопасности на дороге не приходится. Водитель всегда должен знать, когда пора проводить диагностику Тойоты Королла и нужна ли замена тормозных дисков.

Среди первых признаков, которые указывают на первые неполадки, можно выделить биение колес, наличие скрежета или постукивания, смещение машины в сторону при торможении.

После того, как была поменяна уже вторая пара колодок, производитель рекомендует менять систему. Регулярное обслуживание машины и замена деталей – залог качества управления на дороге. Обязательно стоит проверять необходимые показатели для обоих узлов системы. Сзади диски не должны быть тоньше 8 миллиметров, спереди 23 миллиметра.

Замена тормозных дисков приходится в среднем на 130 тысяч километров. Время от времени убрать царапины можно с помощью проточки, но долгосрочного эффекта такой ремонт не дает.

Чтобы заменить тормозные диски Тойоты, необходимо сначала приготовить весь необходимый инвентарь для работы, а именно: ключи, домкрат, смазку, подставку, проволоку.

Принцип смены передних тормозных дисков практически идентичен для любого транспортного средства, однако есть и некоторые особенности:

Далее, отвинчивается болт суппорта, поднимается вверх и подвязывается при помощи проволоки. Только после этого производится демонтаж колодок и выкручивается второй болт, который обязательно нужно отсоединить от скобы.

На следующем этапе выворачиваем рулевое колесо в сторону, где выполняем работы, убираем болты и проводим демонтаж скобы. В отверстия для демонтажа вставляем болты М8 до тех пор, пока не снимем диск.

Теперь ставим новый диск, скобу, смазываем болт, топим поршень и устанавливаем на место суппорт.

Многие пытаются сохранить средства бюджета, поэтому замена передних тормозных колодок остается на потом, но это весьма глупо, потому что поверхность между ними и установленным диском становится неровной, а предугадать последствия от такой выработки сложно.

В принципе у Тойоты Королла смена задних агрегатов происходит по тому же принципу, только есть пара отличительных моментов. К примеру, обязательно стоит опускать ручной тормоз, а перед процедурой демонтажа необходимо свести колодки при помощи отвертки. Уже после того, как была сделана замена, колодки обязательно разводятся так, чтобы не было вращения, а потом снова сводятся.

В конце всего обязательно заливается новая тормозная жидкость и делается прокачка системы. Помните, что тормозам в автомобиле стоит уделять пристальное внимание. Это та часть конструкции, на ремонте которой не стоит экономить и лучше делать сразу хорошо, чем опасаться за машину во время движения.

Источник: corollacar.ru

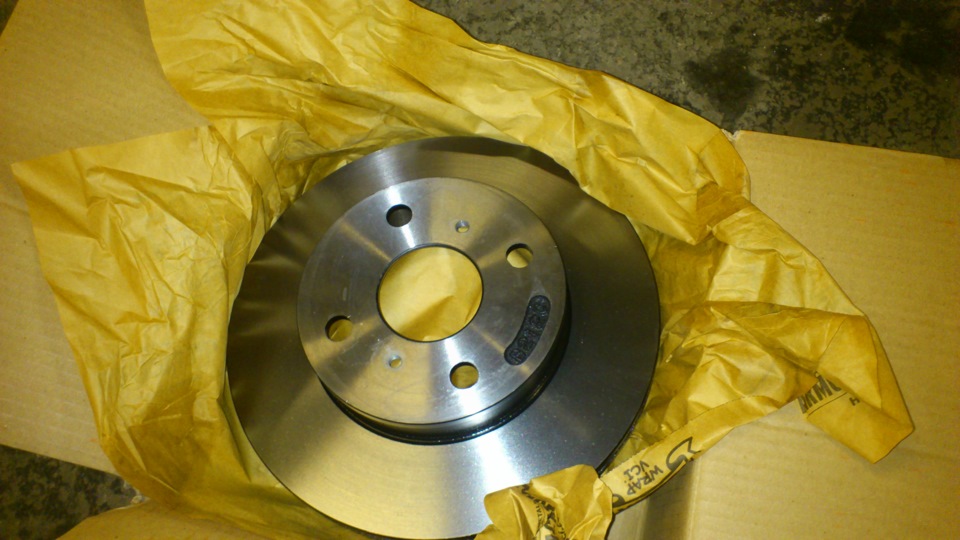

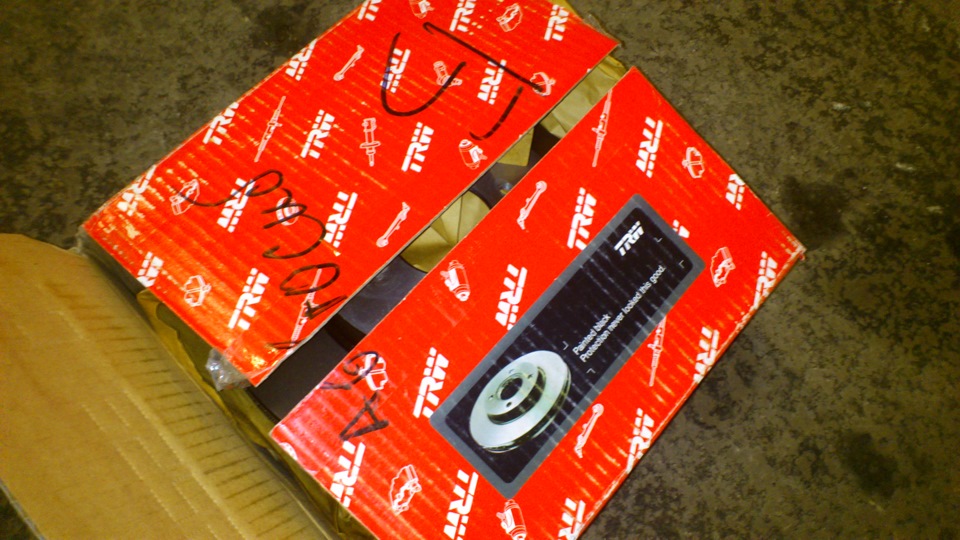

Сообщества › Toyota Club › Блог › (Видео) Замена тормозных дисков и колодок Ae110

Может кому то будет полезно) В общем не судите строго, мы только учимся) Надеюсь вам понравиться)

Не стесняемся комментируем) Как вам?Что следует исправить в следующий раз что бы получилось интереснее?)

Смотрите также

Метки: видео отчет, самостоятельный ремонт, тормозные диски, колодки, corolla ae110

Комментарии 16

в чем проблема ума не приложу(((((

ребята молодцы респект!) подскажите пожалуйста кто разбирается! я на своей машине поменял передние колодки поставил FRITECH итальянские колодки ( Дубликат) а скрип продолжает оставаться(((( может не притерлись как надо? или пора диски тормозные менять? может из за дисков скрип писк раздается?

Кстати только сейчас обратил внимание что у тормозных дисков на exist’e ступица 55мм у меня 54мм! Критичен ли этот 1мм? Они говорят что они идут все стандарт!

Очень критично! нА столько критично что это сулит поломкой тормозных дисков во время притягивания его колесом! Что у меня и произошло, вот сейчас бодаюсь с ними чтоб деньги вернули)

Чтоб улучшить, нужно пару обнажённых девушек на задний план, а то видео скучноватое и длинное)))

=))) было бы неплохо)

Но в целом круто, достойно уважения. Сейчас всё реже и реже встречаются люди которые обслуживают машины сами. Хотя там ничего сложного)
www.drive2.ru/cars/toyota…0/lapywok/journal/1721097

Исправить стоит сам процесс:
Направляющие надо очищать и смазывать.
Ступицу надо очищать.
Противоскрипные пластины надо смазывать медной смазкой.

Если в идеале, то вынимать поршень, чистить его и смазывать пыльник изнутри.

Как бы всё это можно не делать. Смысл тот же что и колёса можно просто прикрутить, но лучше их посильнее затянуть.

Не обслужив должным образом тормоза, они быстро сдохнут ибо будет перекос или заклинит или просто неравномерный износ правой и левой колодки.
Не редко даже бывает что суппорт снаружи как новый, а поршень еле ходит из-за того что на нём немного ражавчины уже есть. Соответственно, тормоза уже не будут работать как должны.

Источник: www.drive2.ru

Замена тормозных дисков на Тойоте Королле: поэтапная инструкция

Сегодня мы поговорим о замене тормозных дисков на Тойоте Королле выпускаемой с 2000 по 2007 года. Автомобиль в те времена оснащался двухконтурной гидравлической системой, которая разделена на передние и задние колеса. Главный цилиндр в такой системе имеет два расширительных бачка, которые питают оба контура тормозной жидкостью. Тормоза, устанавливаемые на Короллу выпускаемую в данный период, разделяются на: дисковые и барабанно-дисковые. Рассказав вкратце о тормозной системе, стоит рассказать о том, когда именно необходимо менять диски.

Как понять износилась деталь или нет?

Когда приходит срок для замены детали, это можно понять по наличию характерных признаков во время движения:

Биение колес;
Уход автомобиля с прямолинейной траектории во время слабого или экстренного торможения;
Посторонний стук и скрежет во время торможения.

Производитель автомобилей Тойота рекомендует автомобилистам устанавливать новые диски после того как второй раз меняете колодки. Однако этого не все придерживаются. Перед тем как бросаться и менять их, следует произвести замерить. Производитель также определил, что минимальная толщина для передних должна составлять 23 миллиметра, а для задних 8 миллиметров. Исходя из своих замеров и представленных выше разрешенных параметров, следует самостоятельно делать вывод о том, надо ли вообще менять их.

О замене: поэтапная инструкция

Для проведения работ нам понадобятся инструменты, а именно:

Домкрат;
Набор ключей;
Баллонный ключ;
Упорный башмак;
Проволока;
Специальная смазка.

Узнав примерный набор инструментов, теперь мы приступаем непосредственно к замене диска. Подставляем под колеса башмаки, что бы автомобиль никуда не укатился. Далее необходимо открутить колесо. Для этого слегка срываем баллонным ключом болты крепления колеса. Сделав это, поднимаем автомобиль на домкрат и полностью снимаем колесо. Смотрим фото в процессе работы.

Далее необходимо открутить нижний болт суппорта, поднять его вверх и привязать проволокой для собственного же удобства.

После того как нижний болт полностью откручен изымаем старые колодки и после этого пытаемся открутить верхний болт держащий суппорт. Сделать это сложно, но можно. Использование WD-шки и полчаса времени сделали свое дело. Суппорт откручен.

Далее потребуется вывернуть руль в ту сторону, с которой проводятся работы. Присмотрясь на диск, можно найти отверстия для болтов на 8 . Именно в них и нужно вкрутить до упора болты, слегка постучать молотком по диску и снять его. Как правило, они слегка прилипают и сложно снимаются.

Итак, наш диск снят. Пришлось потратить немного усилий, и половина работы сделана. Далее берем новый диск и ставим его на свое место. Предварительно можно обработать места установки щеткой. Все аккуратно зачистить от грязи. Смотрим фото нового диска.

Берем новый диск и устанавливаем его на вое место. Сделать это несложно. Не забываем тщательно фиксировать все детали.

Далее устанавливаем на свое место суппорт и колодки. Собираем все в обратном порядке. Ту же самую работу проделывем со вторым тормозным диском и наслождаемся качественной работой тормозной системы на Тойоте Королле.

Источник: corollafan.ru

Порядок замены тормозных дисков

При активном использовании автомобиля владельцем, особенно в городских условиях, могут возникнуть проблемы с тормозами. Бывают ситуации, когда кроме смены колодок нужна замена тормозных дисков.

Когда меняют тормозные диски

Какого-то определенного времени эксплуатации или установленного пробега машины на случай замены ТД не существует. И, тем не менее, с этой проблемой сталкиваются многие автолюбители.

Признаки неисправности тормозной системы определяются достаточно просто:

скрип в районе колес при нажатии на тормоз;
увеличенный ход тормозной педали, так называемое проваливание;
значительное снижение уровня жидкости в главном тормозном бачке;
при нажатии тормозов машину уводит в сторону или ощущается биение.

Что послужило появлению таких признаков неисправности в ТС, определяется визуальным осмотром состояния механизмов, в частности определяется степень износа тормозных дисков и колодок на всех колесах. По его результатам принимается решение — нужно ли поменять тормозные колодки или требуется замена тормозных дисков.

Подготовка к замене ТД

Определив неисправность ТД, надо подготовиться к тому, чтобы самому их поменять. Для этого в первую очередь требуется купить новую запчасть в автомобильном магазине.

Выбирая тормозные диски для своей машины, автовладелец должен учитывать стиль своего вождения. Любит ли резко разгоняться и активно маневрировать. Как часто использует тормоза. Ездит много по городу или преобладают междугородние поездки по трассе.

От этих факторов зависит запчасть какого производителя требуется покупать. Диски могут быть штатными и спортивными.

Штатный ТД — изготавливается из чугуна, отливка обрабатывается на фрезерном станке. Они бывают вентилируемые и невентилируемые. Без вентиляции — это одинарный диск, который обжимается с двух сторон тормозными колодками. Диск с вентиляцией отличить просто — это два диска соединенных между собой переборками. Вентиляция происходит во время движения за счет попадания воздуха между этими блинами. Одни из уважаемых производителей этой продукции — Bosh, Zimmerman, ATE.
Спортивный ТД — делается из прочного и сверхпрочного серого чугуна, а также из аустенитовой нержавейки. Считается, что это более прочная продукция, которая может прослужить значительно дольше и при более агрессивной езде. Такие диски производят — EBC, DBA, Brembo.

Водитель должен помнить, когда производится замена передних тормозных дисков, их надо менять парно, даже если один из них по всем параметрам подходит для дальнейшей эксплуатации. Такое же правило действует и для задних тормозных механизмов.

Объясняется такое правило тем, что неодинаковый вес однотипной запчасти на колесах одной оси приведет к потере курсовой устойчивости.

Таким образом, для ремонта покупается два или четыре ТД, но ни в коем случае один или три.

В гараже или на специальной технической площадке заранее готовится инструмент и материалы необходимые при ремонте.

Домкрат и баллонный ключ.
Ключи на «13» и «17».
Ключ гаечный с трещоткой.
Большая плоская отвертка.
Тонкая плоская отвертка.
Струбцина.
Кусок проволоки, чтобы зафиксировать ступор.
Молоток.
Жидкость WD, для того чтобы открутить прикипевший крепеж.
Тормозная жидкость, на случай прокачки тормозов.
Ветошь.

Машину установить на яму или на подготовленной ровной площадке. Заранее определиться, нужна ли замена задних тормозных дисков или меняются только передние. От этого зависит, каким образом поднимать машину домкратом. Приподнимать весь борт или только передние колеса.

Подняв машину домкратом, с помощью «баллонника» снять колесо. Освободившийся механизм тормозов и поверхность ступицы очистить от грязи и масла с помощью щетки и ветоши.

Как снять тормозной диск

Для того чтобы поменять вышедший из строя ТД, надо последовательно выполнить ряд действий.

Отжать поршень рабочего цилиндра тормозов.
Отсоединить суппорт. Для этого, с внутренней стороны ступицы откручивается два крепежных болта.

Не отсоединяя тормозных шлангов отодвинуть суппорт, тем самым освободить диск. Тормозные колодки разжать и зафиксировать с помощью струбцины.

Зафиксировать суппорт с помощью приготовленной проволоки.

На некоторых моделях автомобилей рамка суппорта мешает снятию диска. В этих случаях, требуется открутить крепление рамки и убрать ее.
Перед тем как снять ТД со ступицы, надо открутить прикипевший крепежный болт, предварительно смазав место крепления жидкостью WD или тормозной жидкостью, при ее отсутствии. Таких болтов, закрепляющих диск на ступице, может быть один или два. Это зависит от модели машины.

После того как крепежные болты удалены, можно приступить к снятию ТД. Часто, он бывает прикипевший к поверхности ступицы. Чтобы облегчить его демонтаж, требуется легким постукиванием молотком добиться его отсоединения от стенки соседней детали.

После снятия старого тормозного диска надо обязательно удалить с поверхности ступицы ржавчину, окалину и грязь. Если этого не сделать, то после установки новой запчасти возникнет биение ступицы больше допустимого значения.

На освободившееся место установить новый диск. Во время его крепления, для закрутки крепежных болтов используется динамометрический ключ. Усилия при закручивании — 100-120 Нм. Если перетянуть крепеж, то это может привести к радиальному биению ступицы.

Сборка тормозного механизма на новом диске производится в обратном порядке.

После того как тормозной механизм с новым диском собран, проверяется биение ступицы с диском. Для этого специальный измеритель устанавливается иглой на расстоянии 5 мм от поверхности нового диска, который надо вращать. Биение не должно превышать значения, разрешенного для конкретной модели автотранспорта.
Таким же образом меняется ТД на противоположном колесе, а также производится замена задних тормозных дисков.

Опыт показывает, что замена тормозных дисков процесс хоть и трудоемкий, но относительно несложный. Однако, если навыков в обращении с инструментом у водителя недостаточно, лучше обратиться за помощью к профессионалам.

Видео по замене ТД. Рекомендуем к просмотру

Источник: autoremont2.ru

Признаки и причины поломки тормозных дисков. Процедура восстановления их работоспособности

Особенности обновления тормозной системы Тормозные диски в автомобилях Тойота играют чрезвычайно важную роль. От них зависит безопасность управления авто. В процессе эксплуатации рабочая поверхность данных элементов постепенно деформируется, что приводит к увеличению вероятности возникновения в дороге аварийной ситуации. Поэтому для обеспечения адекватной работы системы тормозов автомобиля Тойота надо постоянно следить за состоянием ее элементов.

Когда требуется замена тормозных дисков Тойота?

Свидетельствовать о необходимости восстановления работоспособности дисков Тойота могут следующие признаки:

увеличение тормозного пути;
слишком «мягкая» педаль тормоза и сильная ее вибрация при нажатии;
значительный уход автомобиля в сторону во время торможения;
возникновение свиста и визга;
быстрый расход тормозной жидкости.

Решение о необходимости проведения работ по замене тормозных дисков на Тойоте может приниматься только после всесторонней тщательной их диагностики. Понадобится проведение данной технической операции в случае, если во время диагностики обнаружатся:

механические повреждения;
значительный износ;
деформация из-за перегрева;
коррозия;
потребуется усовершенствование системы тормозов.

Как часто следует менять тормозные диски на автомобилях Тойота?

Интервал времени, по истечении которого необходимо проводить ремонтировать и менять элементы тормозной системы, находится в широчайшем диапазоне. В среднем данные технические процедуры следует проводить на СТО через каждые 60-70 тысяч км пробега. Точное время будет зависеть от интенсивности воздействия следующих основных факторов:

климата, в условиях которого осуществляется эксплуатация машины;
состояние дорожного покрытия;
стиль вождения автовладельца. В случае экстремальной езды (частые длительные торможения) детали системы будут гораздо быстрее изнашиваться;
качества элементов системы тормозов.

Кроме того, на износ ресурса деталей в значительной степени негативно влияют антигололедные реагенты, применяемые дорожно-коммунальными хозяйствами на дорогах в зимнее время.

Правила установки новых тормозных дисков Тойота

Менять диски необходимо парами, поскольку из-за разной степени их износа процесс торможения будет проходить неравномерно, а, следовательно, значительно снизится управляемость авто. Выбирать новые детали следует со строго определенными характеристиками. При этом для некоторых моделей Тойота элементы системы тормозов являются взаимозаменяемыми. Однако даже одинаковые по размерам детали могут обладать разными параметрами фрикционного материала. Поэтому при их выборе надо обязательно учесть коэффициент трения, жесткость и износостойкость.

Что касается процесса установки новых дисков, то он обязательно должен осуществляться в следующей последовательности:

автомобиль поднимается с помощью домкрата, после чего устанавливается на противооткатные упоры;
соответствующее колесо аккуратно снимается;
шланг вместе с уплотнителем вынимается из кронштейна;
снимается суппорт в сборе, при этом тормозной шланг можно не отсоединять;
вывинчиваются стопорные винты;
со ступицы снимается диск;
поверхность ступицы тщательным образом зачищается от ржавчины;
устанавливаются новые детали;
осуществляется сбор системы тормозов.

По завершении замены тормозных дисков на автомобиле Тойота надо несколько раз сильно надавить на педаль тормоза. Это необходимо для устранения зазоров, которые могли образоваться между диском, поршнем суппорта и колодкой.

Таким образом, следить за состоянием элементов системы тормозов надо очень внимательно, ведь от них зависит быстрота торможения. Только своевременная их замена может обеспечить безопасность водителя и пассажиров. Однако следует учесть, что, несмотря на кажущуюся легкость технологии установки новых дисков, доверять ее проведение лучше профессионалам из специализированных СТО.

Источник: mashinapro.ru
