Chery Fora 1.6L –<-<--Фортец-->->- › Бортжурнал › Замена задних тормозных дисков

Одновременная замена задних дисков с передними. Артикул A21-3502075
Задние диски износили 3 комплекта колодок. И последние полностью погубили диски.
P.S.
Есть аналоги по параметрам:
Patron PBD1365
exist.ru/Parts/Float.aspx?pid=7CC0C24B&flag=16448
Blue Print ADG043185
exist.ru/Parts/Float.aspx…d=3D109C0A&flag=385892448
Bosch 0986479U59
exist.ru/Parts/Float.aspx…d=BAD0BBE8&flag=385892448

Цена вопроса: 1 300 ₽ Пробег: 115 000 км

Chery Fora 2007, двигатель бензиновый 1.6 л., 119 л. с., передний привод, механическая коробка передач — запчасти

Машины в продаже

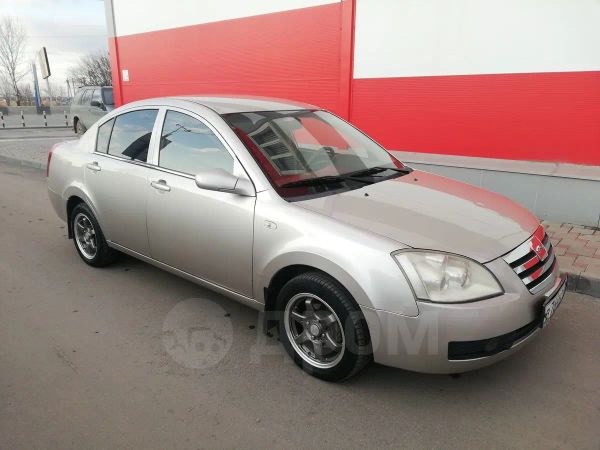

Chery Fora A21, 2007

Chery Fora A21, 2007

Chery Fora A21, 2007

Chery Fora A21, 2009

Смотрите также

Комментарии 15

Привет. Подскажи, как эти диски ходили и ходят? Биения или проблем не было с ними? А то подделка стоит как раз рублей 800, а оригинал аж 3300 за диск. Совсем очумели. Но узел ответственный, переживаю ставить подделку.

Вот как раз в это и прикол. Тогда брал 2 пары дисков на перед и на зад. Эти задние диски показали очень не плохо, они и сейчас стоят. Вопросам к ним нет, если только избыточная коррозия, не по рабочей поверхности колодки. Я бы посоветовал к покупке.

А вот с передними другая история. Заготовка диска была отлита капец с какой погрешностью. Если смотреть на торец (отверстия вентиляции), то фрикционная стенка с одной стороны была 3мм, а на другой стороне (через 180 градусов) 5мм. Биение было 2мм — это 2000мк, при максимальном допуске 50мк или 0,05мм Такие диски сразу на помойку. Их точит даже нельзя, ибо от них ни чего не останется. Я их сдал и забрал деньги. Потом купил оригинальные диски с разборки. Чему был очень рад.

Вывод: как повезет. Я бы взял хороший аналог.
Тогда я думал что настоящая фабричная китайская запчасть чери так и стоит. А оказалось, что повсюду подделки и копии китайских подделок.

Спасибо за развернутый подробный ответ. Передние да, есть аналог. Я ставил от лачетти LUCAS/TRW DF7218. Переделки небольшие. Ходят отлично. Очень ими доволен. А вот назад то аналогов нет вообще((( А у меня уже износ большой. Видимо придется рисковать и брать подделку.

Я задними дисками на аналог даже тогда не интересовался. А с 9го лансера непододут?

Нет, не подойдут.

Patron PBD1365
На официальном сайте написано крепежных 5 отв.
Blue Print ADG043185 тоже. на фото по ссылке 5 отв

Спасибо за развернутый подробный ответ. Передние да, есть аналог. Я ставил от лачетти LUCAS/TRW DF7218. Переделки небольшие. Ходят отлично. Очень ими доволен. А вот назад то аналогов нет вообще((( А у меня уже износ большой. Видимо придется рисковать и брать подделку.

И не вздумайте брать аналог Sat ST-A213502075 диск тормозной задний, он не подошел, сел на 2 мм глубже, чем надо и уперся в поворотный кулак намертво.

Да я поставил еще зимой подделку, типа оригинал, за 800р за диск. Ходят прекрасно. Я доволен.

Вот как раз в это и прикол. Тогда брал 2 пары дисков на перед и на зад. Эти задние диски показали очень не плохо, они и сейчас стоят. Вопросам к ним нет, если только избыточная коррозия, не по рабочей поверхности колодки. Я бы посоветовал к покупке.

А вот с передними другая история. Заготовка диска была отлита капец с какой погрешностью. Если смотреть на торец (отверстия вентиляции), то фрикционная стенка с одной стороны была 3мм, а на другой стороне (через 180 градусов) 5мм. Биение было 2мм — это 2000мк, при максимальном допуске 50мк или 0,05мм Такие диски сразу на помойку. Их точит даже нельзя, ибо от них ни чего не останется. Я их сдал и забрал деньги. Потом купил оригинальные диски с разборки. Чему был очень рад.

Вывод: как повезет. Я бы взял хороший аналог.
Тогда я думал что настоящая фабричная китайская запчасть чери так и стоит. А оказалось, что повсюду подделки и копии китайских подделок.

А как определили биение и все такое? Что аж точные цифры есть.

Все замеряли прямо на токарном станке. А впервые я почувствовал биение при 1м же торможении с 70км/ч. И болтанка была — словами не передать.

Дорожка от колодок Ручника? Ты и узнутри промерял? а какая норма там?

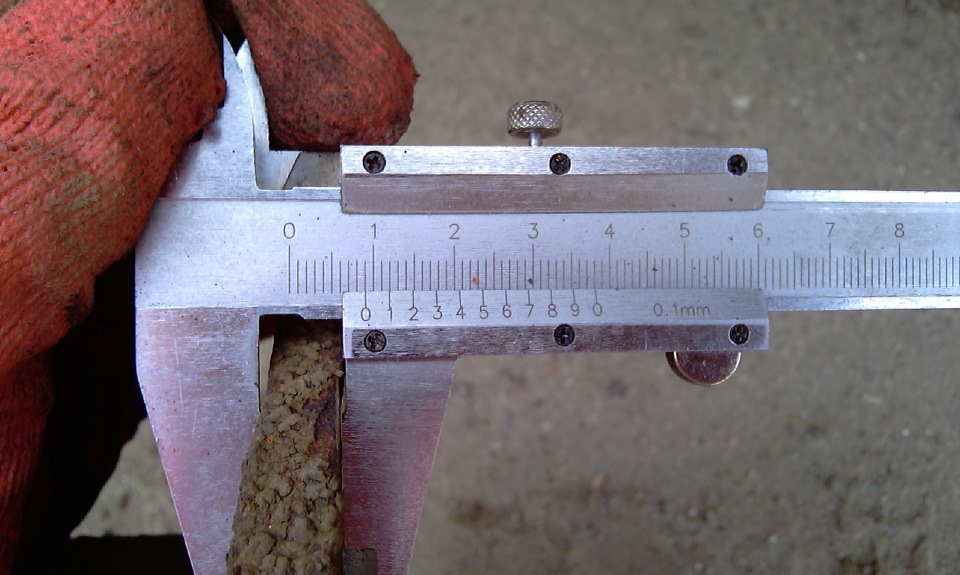

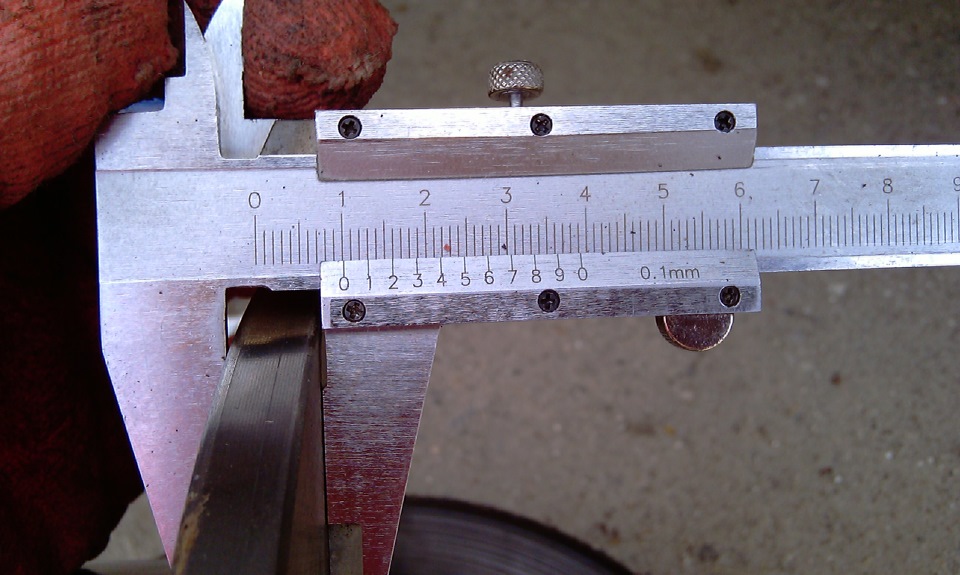

Да, от ручника. норм не знаю, не промерял. Есть просто фото.

Добрый день !Подскажи задние колодки на 1.6 и 2.0 литра одинаковые или есть различия, а то в магазине говорят что они чем-то отличаются . Заранее спасибо .

Задние они одни и на ту и др. А вот передних 3 разных вида.

Источник: www.drive2.ru

Как снять задний тормозной диск чери фора

Chery Fora / Vortex Estina. Причина ошибки P0420

P0420 – Ошибка катализатора выхлопной системы (недостаточная эффективность)

Причин, по которым появилась ошибка P0420 может быть множество. Но в большинстве случаев появление этого кода неисправности говорит о явной проблеме самого катализатора. Как правило, в этом случае необходима замена каталитического нейтрализатора.

Причины ошибки (кода) P0420 :

Повреждение или нарушение герметичности глушителя.
Повреждение или нарушение герметичности выпускного коллектора.
Повреждение или нарушение герметичности выхлопной трубы.
Пропуски зажигания в цилиндрах двигателя.
Загрязнение маслом катализатора.
Неисправность каталитического нейтрализатора (наиболее распространенная причина).
Неисправность датчика температуры охлаждающей жидкости двигателя.
Неисправность датчика кислорода, установленного на входе отработавших газов.
Неисправность датчика кислорода, установленного на выходе отработавших газов.
Повреждение проводов датчика кислорода.
Плохое подключение датчика кислорода.
Повреждение соединителей датчика кислорода
Утечка топлива через инжектор.
Высокое давление топлива.
Использование неправильного типа топлива (использование этилированного топлива вместо неэтилированного топлива)

Симптомы ошибки P0420

-Загорание индикатора Check Engine. Механик должен считать сохраненный код ошибки с помощью диагностического устройства и определить причину возникновения проблемы.
-Потеря мощности после прогрева автомобиля. Двигатель может работать с перебоями и не сможет обеспечить достаточную мощность для ускорения автомобиля.
-Автомобиль может не разгонятся свыше 60-90 км. в час. Могут возникнуть проблемы при движении по автомагистралям и автострадам с более высокими ограничениями скорости, хотя при движении с более низкой скоростью в жилых районах водители могут вовсе не заметить никаких симптомов.
-Неприятный запах из выхлопной трубы. Данный запах появляется из-за содержания неправильного количества кислорода в каталитическом нейтрализаторе, что приводит к избытку серы в топливном баке.

Диагностика при возникновении ошибки (кода) P0420 :

-Мастер считает все коды ошибок, сохраненные в памяти PCM автомобиля, с помощью сканера OBD-II.
-Затем проверит работу датчика кислорода, установленного за каталитическим катализатором (на выходе отработавших газов). Показания напряжения данного датчика должны быть стабильными.
-Выполнит диагностирование других кодов ошибок, из-за которых мог появиться код P0420.
-Устранит неисправности, связанные с пропусками зажигания в цилиндрах двигателя и топливной системой.
-Проверит датчик кислорода, установленный за каталитическим катализатором (на выходе отработавших газов) на предмет износа и наличия повреждений.
-Проведет тест-драйв автомобиля, чтобы проверить работу датчик кислорода, установленного за каталитическим катализатором (на выходе отработавших газов).
-Заменит неисправный каталитический нейтрализатор и обновит программное обеспечение PCM.

Ошибки при диагностировании кода P0420

Наиболее распространенной ошибкой при диагностировании кода P0420 является поспешная замена датчиков кислорода. Если причиной возникновения ошибки P0420 является неисправность другого компонента, замена датчиков кислорода не решит проблему.

Насколько серьезной является ошибка P0420

Ошибка P0420 считается не очень серьезной, так как при ее появлении вряд ли возникнут серьезные проблемы с управляемостью автомобиля. Кроме загорания индикатора Check Engine, водители, скорее всего, не заметят никаких явных признаков возникновения данной ошибки. Однако, если проблему долго не решать, это может привести к серьезному повреждению других компонентов автомобиля.

Если своевременно не устранить причину появления данной ошибки, это может также привести к серьезному повреждению каталитического нейтрализатора. При обнаружении данного кода рекомендуется как можно скорее обратиться к квалифицированному специалисту для диагностирования и устранения ошибки.

Ремонт при возникновении ошибки P0420

Ремонт или замена глушителя.
Ремонт или замена выпускного коллектора
Ремонт или замена выхлопной трубы
Замена каталитического нейтрализатора (наиболее распространенный способ устранения ошибки)
Замена датчика температуры охлаждающей жидкости двигателя
Замена датчиков кислорода
Ремонт или замена поврежденных проводов датчиков кислорода
Ремонт или замена соединителей датчиков кислорода
Ремонт или замена топливного инжектора
Устранение неисправностей, связанных с пропусками зажигания в цилиндрах двигателя.
Диагностирование других кодов ошибок, сохраненных в памяти модуля управления АКПП (PCM)

Дополнительные комментарии для устранения ошибки P0420

Если долго не решать проблемы, связанные с системой зажигания, топливной системой, системой подачи воздуха, а также пропусками зажигания в цилиндрах двигателя, это может привести к серьезному повреждению каталитического нейтрализатора. При замене катализатора и датчиков кислорода их рекомендуется менять на оригинальные запчасти высокого качества.

Следует отметить, что замененные датчики кислорода очень часто выходят из строя, что приводит к повторному возникновению ошибки P0420. Также рекомендуется обратиться к официальному дилеру вашего автомобиля, чтобы выяснить, предоставляется ли гарантия на компоненты, относящиеся к выхлопной системе.

Источник: zinref.ru

Снятие и установка тормозного диска заднего колеса Chery Tiggo

Инструменты:

  • Балонный ключ
  • Гаечный ключ рожковый – 14 мм
  • Отвертка плоская малая
  • Напильник плоский

Детали и расходники:

  • Графитная смазка
  • Тормозной диск

Дисковый рабочий тормозной механизм заднего колеса совмещен с барабанным механизмом стояночного тормоза. Полость тормозного диска одновременно служит тормозным барабаном стояночного тормоза.

Примечания:

При наличии на рабочей поверхности диска задиров, глубоких рисок и других дефектов, увеличивающих износ колодок и уменьшающих эффективность торможения, замените диск.

В специализированных мастерских такой диск можно проточить и прошлифовать. Но в этом случае толщина диска должна быть не менее минимально допустимой. Проточку выполняют с обеих сторон диска на одинаковую глубину.
Минимально допустимая толщина диска 7 мм. Если толщина диска меньше, его необходимо заменить. Осевое биение поверхности тормозного диска не должно превышать 0,1 мм.

1. Установите автомобиль на подъемник или смотровую канаву.

2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).

3. Снимите заднее колесо и очистите тормозной диск и суппорт от грязи.

4. Снимите суппорт тормозного механизма.

5. Для облегчения снятия диска заднего тормозного механизма, представляющего собой единый узел с барабаном стояночного тормозного механизма, сведите колодки стояночного механизма. Для этого отверткой извлеките заглушку технологического отверстия.

6. Поверните диск так, чтобы отверстие для регулировки стояночного тормозного механизма оказалось строго внизу. Через отверстие отвёрткой с плоским лезвием вращайте зубчатый венец регулировочного устройства до момента совершенно свободного вращения диска.

7. Спрессуйте диск со ступицы, равномерно вворачивая подходящие болты в два технологических резьбовых отверстия диска.

8. Снимите диск.

9. При установке старого диска снимите напильником буртик на его рабочей поверхности, образовавшийся в результате износа.

10. Установите диск в порядке, обратном снятию. Предварительно смажьте привалочную поверхность и посадочный поясок ступицы графитной смазкой.

11. Отрегулируйте зазор между тормозными колодками стояночного тормоза и внутренней рабочей поверхностью диска.

12. Проверьте и при необходимости отрегулируйте стояночный тормоз.

13. Проверьте легкость вращения колеса. Допускается легкое задевание барабана стояночного тормоза о колодки. На стоящем на земле автомобиле два-три раза нажмите на педаль тормоза, чтобы подвести колодки рабочего тормоза к диску.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Источник: carpedia.club

мануал чери тигго

Размеры тормозных колодок, дисков и барабанов.

Параметр. Значение, мм.
Передние тормозные механизмы.
Диаметр тормозного диска. 265
Толщина тормозного диска. 25
Минимальная толщина тормозного диска. 23
Максимальное биение диска. 0,1
Номинальная толщина тормозной колодки с фрикционной накладкой. 17,8
Минимальная толщина тормозной колодки с фрикционной накладкой. 14
Задние тормозные механизмы.
Диаметр тормозного диска. 303
Толщина тормозного диска. 9
Минимальная толщина тормозного диска. 7
Максимальное биение диска. 0,1
Номинальная толщина тормозной колодки с фрикционной накладкой. 15
Минимальная толщина тормозной колодки с фрикционной накладкой. 7

Вам потребуются: штангенциркуль или линейка.
Примечание.
Если при торможении автомобиль уводит в сторону или слышен посторонний шум, проверьте состояние тормозных колодок.
1. Установите автомобиль на подъемник или домкрат (подставки).
2. Для проверки степени износа тормозных колодок и диска переднего тормозного механизма снимите переднее колесо.

3. Проверьте через отверстие в корпусе тормозной скобы состояние колодок. Если толщина фрикционных накладок менее допустимой (табл. 4.3), замените тормозные колодки (см. Замена колодок тормозного механизма переднего колеса).

4. Измерьте толщину тормозного диска.
Если его толщина менее допустимой (см. табл. 4.3), замените тормозной диск (см. Снятие и установка тормозного диска переднего колеса).
5. Для проверки степени износа тормозных колодок и диска заднего тормозного механизма снимите заднее колесо.
6. Аналогично переднему тормозному механизму проверьте через отверстие в корпусе тормозной скобы задних тормозных механизмов состояние колодок. Если толщина фрикционных накладок менее допустимой (см. табл. 4.3), замените тормозные колодки (см. Замена колодок тормозного механизма заднего колеса).

7. Измерьте толщину тормозного диска.
Если его толщина менее допустимой (см. табл. 4.3), замените тормозной диск (см. Снятие и установка тормозного диска заднего колеса).

Источник: chery-tiggo.dv13.ru

Chery Fora (A21): Китайский сервиз

Седан «Чери-Фора» с недавнего времени собирают в Таганроге под именем «Вортекс-Эстина». Но как эту машину ни назови, приемы обслуживания те же.

Chery > Fora

Chery Fora (A21)

ЧУЖАЯ ЗЕМЛЯ

На подопытной машине установлен самый популярный мотор — двухлитровый SQR484F. Чтобы поменять свечи, надо снять пластиковую накладку двигателя — она представляет собой также часть воздуховода. Доступ к свечным наконечникам ограничивает шланг вентиляции картера: сжав хомут, сдергиваем его с патрубка клапанной крышки и отводим в сторону. Теперь можно вынуть наконечники и вывернуть свечи (они под ключ «на 16»), но прежде закрываем отверстие в дроссельном узле, чтобы случайно там не намусорить.

Воздушный фильтр меняется просто. Вывертываем пару саморезов «под крест», поднимаем заднюю часть крышки и, сдвинув с зацепов, снимаем. При установке нового фильтроэлемента проследите, чтобы не съехала уплотнительная резинка — ее лучше смочить мыльным раствором. Если перекосится или замнется, в мотор пойдет неочищенный воздух. Заодно желательно провести влажную уборку в полости корпуса, удалив скопившуюся на дне грязь.

При установке крышки воздушного фильтра важно, чтобы все три зацепа в передней части вошли в соответствующие пазы на корпусе. Не забудьте уложить топливный шланг в ложементы, показанные стрелками!

Поликлиновой ремень снабжен автоматическим натяжителем, но его конструкция, мягко говоря, бестолковая. Отвести автомат непросто: зацепиться не за что. Разве за болт ролика, но он может при этом отвернуться, поскольку вопреки логике схемы имеет не левую, а правую резьбу. Если жаль резать старый ремень, который всегда может пригодиться, снимите обкатной ролик, а затем и ремень с натяжителем.

Сведя в тисках секторы автомата, вставьте в предусмотренные отверстия 5-миллиметровую чеку и установите натяжитель и обкатной ролик на место. Поставив ремень, можно вынуть чеку. Отметим, что усилие натяжной пружины довольно велико и чеку в отверстиях прикусывает. Удобнее действовать вдвоем: один натягивает монтажкой нижнюю ветвь ремня, упершись в поддон картера, а другой тем временем вынимает чеку пассатижами. Если же нужно менять и ремень ГРМ (по регламенту — через каждые 40 тыс. км), то начинаем с него.

Этот привод с полуавтоматическим натяжителем, и в этом его плюс. Минус же в том, что нужно демонтировать опору, вывешивая силовой агрегат, — иначе крышки кожуха не снять. Доступ к одному из болтов нижней крышки перекрыт обкатным роликом поликлинового ремня — его также снимаем.

Автоматический натяжитель поликлинового ремня взведен и готов к установке на двигатель. В качестве штифта использовали 5-миллиметровый ролик от игольчатого подшипника, но сгодится и обычный гвоздь.

Для удобства демонтируем и расширительный бачок — долой два болта. Повозившись с китайскими пистонами (их резьбовая сердцевина под крестовую отвертку беспомощно буксует на месте) и открутив несколько болтов, снимаем правый брызговик моторного отсека. Центральный болт коленвала, который обычно не свернешь, отворачивать не нужно — шкив здесь на шести периферийных болтиках, и это еще один плюс.

Метки на шкивах распредвалов должны расположиться друг напротив друга, при этом ответной метки на коленчатом валу нет. Пометим его положение относительно картера двигателя маркером. После того как сняли старый ремень,обязательно проверяем состояние помпы: никакого намека на течь и прикусывание подшипников быть не должно! Обкатные ролики, не раздумывая, ставим новые, даже если кажется, что старые еще могут послужить. Уж поверьте, подобная экономия неуместна. При сборке не перепутайте крепеж: центральный болт верхней крышки кожуха длиннее остальных!

Чтобы поменять масло в двигателе, надо спуститься ниже уровня земли. Даже если у вас есть установка для откачки отработки через отверстие масляного щупа, к масляному фильтру сверху все равно не подобраться. Сливная пробка на двигателе — под ключ «на 17». Сливная у МКП — «на 24», а заливная (она же контрольная) — «на 17».

Меняя антифриз, помните, что он ядовит, поэтому старайтесь не дышать парами. Сливать лучше горячую жидкость (при открытом клапане термостата ее больше вытечет), но не ошпарьтесь при этом. Сливная пробка расположена внизу правого бачка радиатора.

Сливную пробку на радиаторе выкручиваем ключом «на 12» до тех пор, пока жидкость не потечет через носик (стрелка). Если вывернуть полностью, антифриз пойдет в две струи — поймать его будет сложнее.

ОКО ЗА ОКО

Для замены лампы левой противотуманки нужно лечь на спину и, просунув руку в щель между пластиковой защитой и юбкой бампера, повернуть патрон на фаре. Лучше работать в очках, ведь в зоне работ, как правило, скапливается много грязи. С правой лампочкой сложнее: путь перекрыт бачком омывателя. Чтобы зайти с тыла, снимаем брызговик, вынув 13 пистонов, — ужасно неудобно!

Но куда сложнее поменять лампы в головных фарах. Доступ к правой ограничивают горловина бачка омывателя, а также бачки ГУРа и охлаждающей жидкости. Для удобства их лучше снять: наливную горловину просто вытащить, потянув вверх, а бачки, отвернув по паре болтов, отвести в сторонку. Вынуть заглушки на корпусе — полдела, многих наверняка озадачит необычное крепление ламп. Чтобы вынуть огарок ближнего света (удобнее работать с зеркальцем), надо повернуть колодку с насаженной на нее фиксирующей стальной пластиной, после чего, не трогая последнюю, вынуть саму лампу из колодки.

С дальним светом еще хуже: тут вроде бы стандартное крепление П-образной скобой, но вывести ее концы из зацепов непросто — кончики скобы встают враспор с корпусом фары. К тому же отверстие этой секции меньше, чем у ближнего света, что странно, ведь здесь поместили еще и габарит. Причем каждая лампа смещена относительно центра, а габаритка оказалась так далеко, что, кроме как пассатижами-«утконосами», ее ничем не возьмешь. При сборке не перепутайте заглушки, которые диаметрами почти не отличаются друг от друга.

Обратите внимание: П-образная скоба крепления лампы дальнего света упирается в корпус фары. Чтобы надежно ее зафиксировать, полезно подогнуть кончик скобы. Габаритку вынимаем, повернув патрон.

С левой фарой проблемы те же, с той лишь разницей, что для доступа нужно снять аккумулятор. А перед этим — блок силовых предохранителей, обосновавшийся сверху батареи. Причем левая фара почему-то отличается конструкцией от правой: вместо резиновых заглушек пластиковые, снимаемые с поворотом (на «Ладе» похоже). После мытарств с фарами менять лампы в задних фонарях одно удовольствие — даже инструмент не нужен.

ПАЛЕЦ О ПАЛЕЦ

Для замены передних колодок ключом «на 13» откручиваем болт нижнего пальца направляющей и поворачиваем скобу относительно верхнего пальца. Оригинальные внутренние колодки снабжены электрическим датчиком предельного износа. Если взамен ставить неоригинал со скобой-пищалкой, надо обрезать проводку со старых колодок, чтобы закрыть разъемы от попадания грязи. Скоба-пищалка должна быть на внутренней колодке снизу.

Оригинальные колодки снабжены электрическим индикатором предельного износа. Колодка с проводком — внутренняя, не перепутайте при сборке. Не забудьте смазать постели высокотемпературной смазкой.

Задние колодки имеют по две пластины, которые важно не перепутать: сперва на колодку устанавливаем пластину с перфорацией, а поверх нее сплошную. Палец суппорта — под ключ «на 17». Для доступа к колодкам ручника снимаем суппорт в сборе (два болта под ключ «на 14»), а потом диск-барабан. В целом несложно.

Осталось погасить сервисный индикатор на щитке приборов: нажимаем и удерживаем пять секунд правую кнопку на щитке приборов, затем, не отпуская ее, включаем зажигание, отпускаем кнопку и сразу же, через полсекунды, нажимаем ее вновь одновременно с левой кнопкой. Помедлив пару секунд, индикатор погаснет.

Источник: www.zr.ru
