Как разобрать шину бензопилы

Практические советы по ремонту шины бензопилы своими руками

Бензопила – весьма полезная вещь в хозяйстве. Ведь с ней быстро и относительно легко решается масса задач домашнего строительства, садоводства и благоустройства территорий. Бензопилы – достаточно капризный инструмент, однако при правильном обращении это незаменимый помощник. У которого есть одно уязвимое место: направляющая шина. Именно на неё приходится большинство эксплуатационных нагрузок. А это означает, что знания о том, почему шины чаще прочих деталей бензопил выходят из строя и как их правильно заменить случае необходимости, ещё не раз помогут вам сохранить денежные средства и время при сезонных или проектных работах инструментом.

Крепление шины бензопилы

Шина и элементы её крепления принадлежат к расходным деталям. Износ этого узла происходит и под рабочими нагрузками, и в результате неправильного режима эксплуатации. Наличие неисправностей на этом участке вы определите сразу. Шина не сможет обеспечить нормальное натяжение, смазку и плавный ход цепи, а её крепление — фиксацию оси распила относительно корпуса инструмента.

Крепление пильной шины

Работать пилой с неисправной шиной небезопасно. Поэтому при первых признаках поломки узла нужно выключить мотор и выяснить в чём дело. Успешно устранить причину неисправности поможет знание конструктивных особенностей шины и её крепления на вашей бензопиле.

Шина определяет ось и длину распила, направляя цепь. Но основой механизма всё же является крепление. Оно устанавливается в паз между внутренней пластиной на корпусе мотора и внешней пластиной, расположенной на кожухе цепной гарнитуры. Шина и кожух фиксируются при помощи болтового соединения. Эта часть крепления называется «узлом двигателя», а её форма и конструктивное исполнение зависят от модели бензопилы. Крепление шины и ведущая звёздочка закрываются отдельной крышкой.

Шпильки крепления шины бензопилы

Ведущие звенья пильной цепи устанавливаются в направляющий паз на кромке шины и приводятся в зацепление с ведущей звёздочкой, соединённой с валом отбора мощности. При ослаблении фиксирующих болтов шина может двигаться. Натяжение цепи может регулироваться вручную или, как на профессиональных бензопилах, автоматически. Наконец, в передней части крепления шины расположен упор. Он служит для надёжной фиксации оси распила при контакте движущейся цепи с деревом.

Исполнение ведущей звёздочки бензопилы: со сменным и стационарным венцом

Исправная шина должна обеспечивать нормальное натяжение цепи. Для его проверки нужно отпустить цепной тормоз и рукой оттянуть цепь в направлении её движения. Если цепь не двигается, значит крепление затянуто слишком туго. Его нужно слегка отпустить, после чего снова проверить свободный ход цепи.

Регулировка натяжения цепи с помощью ключа

Слабые места пильной шины

Главные части шины – тело и паз. Ширина последнего называется зазором. Передняя часть пильных шин изготавливается из стали повышенной прочности. Тело шины также подвергается закалке.

Устройство пильной шины

В настоящее время в продаже встречаются различные типы пильных шин, которые различаются по:

длине и ширине тела;
величине зазора;
наличие насадки повышенной прочности на передней части;
наличию и типу ведомой звёздочки, скрытой в передней части тела шины.

Различные типы пильных шин

Форма хвостовика и расположение технологических отверстий в шинах для большинства любительских и профессиональных бензопил являются стандартными, но конструктивно их можно разделить на открытые и закрытые. Очевидно, что первые уступают надёжностью крепления к корпусу вторым, т.е. на кожух шины и болтовое соединение приходятся повышенные нагрузки. Также нужно следить за целостностью зубьев звёздочки – при затуплении или сколе она довольно быстро приведет в негодность ведущие звенья цепи.

Параметры и варианты исполнения бензопильных шин и их элементов на фото

Шина бензопилы нуждается в регулярном уходе. После каждого сеанса работы её пазы нужно очищать от грязи и опилок, иначе смазка не будет поступать на цепь. Износ паза шины должен быть равномерным, поэтому время от времени её следует переворачивать. Кроме того, перед началом работы всегда нужно проверять наличие масла на теле цепи и в зазоре.

Проверка работы системы смазки

Больше трёх цепных гарнитур с одной шиной использовать не рекомендуется. В процессе эксплуатации зазор, несмотря на всю прочность металла тела шины, расширяется, что приводит к появлению люфта при движении цепи и её провисанию даже при крайнем переднем положении шины.

Ведомая звёздочка, расположенная в передней части шины, смазывается отдельно. Масло туда, в отличие от остального направляющего паза, не попадает. Она заливается в специальные отверстия в передней части шины, а если звёздочка отсутствует – наносится на носок шины.

Отдельная система смазки носовой звёздочки

Замена шины бензопилы и элементов её крепления

Для замены элементов крепления, шины и цепной гарнитуры необходимо выполнить разборку всего механизма крепления. Не помешает заранее приготовить прямоугольный кусок ткани или картона, а также свободное место на столе для разборки инструмента и временного размещения снятых деталей.

Схема крепления шины бензопилы

Замена элементов крепления и шины бензопилы необходима при:

Критическом износе посадочного паза или элементов хвостовика.
Повреждениях кожуха.
Нарушении фиксации болтов крепления.
Повреждении или деформации тела шины.
Истирания или поломки зубьев ведущей и ведомой звёздочки.
Повреждении канавок для подачи смазки на цепь.
Износе натяжителя цепи.
Износе посадочного паза и фиксатора шины.

Поэтому-то пильная шина и элементы крепления и являются расходными деталями – для их замены нужен всего один универсальный ключ, поставляемый в комплекте с инструментом. Ну и, конечно же, знание алгоритма разборки, сборки и регулировки механизма.

Бензопила со снятой шиной

Для разборки крепления шины следует:

поставить двигатель вертикально и, открутив соответствующие гайки, снять крышку ведущей звёздочки;
приподнять шину за передний конец и повернуть зажимной винт цепи, высвобождая её из канавки шины;
оттянуть цепь снизу и, поворачивая зажимной винт, высвободить её из канавки;
снять цепь с ведущей звёздочки и вытащить её из под кожуха, после чего отложить в сторону;
при наличии повреждений или следов износа кожух и прокладки крепления следует заменить;
снять подлежащую ремонту или замене шину цепи с пазового крепления.

Последовательность действий при снятии шины бензопилы на фото

После этого цепь нужно одеть на новую шину и установить последнюю в устанавливаемую её в паз. Далее гарнитура приводится в зацепление с ведущей звёздочкой и закрывается крышкой. Непосредственно перед началом работы не не забудьте проверить отсутствие провисания цепи и качество её натяжки.

Бензопила снова в работе

Если крепление новой шины и монтаж гарнитуры выполнен правильно, бензопила снова готова к работе. Кстати, в этом на всякий случай следует убедиться, распилив несколько тонких веток.

Замена шины и цепной гарнитуры бензопилы своими руками, видео

Источник: dm-st.ru

Неисправности бензопил и как отремонтировать шину своими руками

Бензопила — необходимая вещь в домашнем и садовом хозяйстве, помогающая быстро и качественно выполнять различную работу с деревом. Как любое электроустройство, она периодически выходит из строя и требует диагностики. Результатом последнего мероприятия часто становится вывод о необходимости ремонта шины бензопилы — механизма, испытывающего при работе большую часть нагрузки.

Устройство и принцип работы

Для самостоятельного устранения неисправностей владельцу потребуется хорошее знание устройства мотопилы. Это приспособление, работающее за счет двигателя внутреннего сгорания с одним цилиндром. Топливная жидкость — бензин. Пильный механизм приходит в движение за счет одноступенчатой цепной передачи, для безопасности его закрывает кожух.

Основные элементы конструкции — система очистки воздуха, цепной механизм, двигатель, устройство натяжения, элементы зажигания, маховик и муфта. Множество мелких деталей соединяют основные узлы и способствуют надежной работе устройства.

Свойства автоматического центробежного сцепления зависят от количества оборотов силового агрегата. Небольшая скорость вращения не передает вращение на барабан. Только при достижении большого числа оборотов центробежная сила превышает силу пружин, вызывая вращение барабана. Цепочка и звездочка, расположенная впереди, приходят в движение.

Неисправности и как отремонтировать шину

Для ремонта бензопилы своими руками потребуется подробная схема и понимание работы основных механизмов устройства. Направляющая шина и ее крепления — уязвимые, расходные детали, испытывающие наибольшую нагрузку. Отремонтировать шину бензопилы можно самостоятельно или, обратившись в сервисный центр. На износ и поломки в этом участке указывает отсутствие нормального натяжения, резкий или прерывистый ход цепи, невозможность обеспечить нормальную смазку и крепление оси распила по отношению к корпусу агрегата. Виды поломок:

Задние и передние ведущие звенья наклепаны. Причина в несоответствии между шагом звездочки и звеньев цепи, слабом натяжении или износе звездочки. Проблема решается заменой или регулировкой механизмов.
Наличие поломанных или нецелых звеньев указывают на слабое натяжение или обрыв цепочки.
Округленные спинки носиков возникают при чрезмерной длине цепной гарнитуры и недостатке масла.

Как затачивать

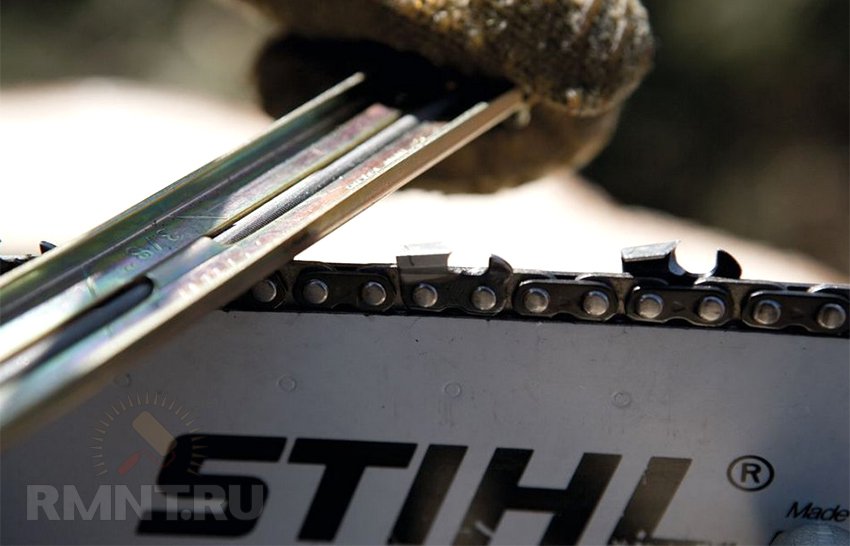

Периодическая заточка — обязательное мероприятие, необходимое для нормальной работы бензоустройства. Способы самостоятельной заточки цепи:

Использование напильника — простой и распространенный вариант, позволяющий проводить мероприятие непосредственно на месте распиловки.
Применение специального станка. Способ встречается в личном хозяйстве и сервисных центрах.
С помощью болгарки. Для заточки потребуются навыки.

Специальный станок — наиболее эффективный метод. Но с помощью напильника также можно добиться хороших результатов.

Как подобрать шину

Выбор шины — ответственное мероприятие, от результата которого зависит работа всего устройства. Установка неподходящего элемента не только приводит к выходу из строя других деталей, но и небезопасна для оператора. Для того чтобы грамотно подобрать комплектующую, потребуются данные длины, размера, формы и параметры хвостовика.

Размер определяется видами работ, которые вы планируете производить пилой. Малые габариты подходят для несложных манипуляций, распила тонких досок. Наиболее мощные установки пригодятся для заготовки дров из толстых стволов деревьев.

Как установить шину на бензопилу

Перед снятием шины рекомендуется проверить наличие необходимых комплектующих и инструментов. Установка шины начинается с системы быстрого натяжения цепи, затем необходимо перейти к боковому и переднему устройству. Соблюдение последовательности позволит правильно собрать механизм и обеспечит продуктивную работу инструмента.

Источник: specmahina.ru

Как Разобрать Шину Бензопилы

Ремонт бензопилы своими руками

Все неисправности бензопил можно поделить на две главные группы: проблемы мотора со всеми его узлами и системами (зажигание, система подачи горючего, цилиндро-поршневая группа, выхлопная система) и неисправности других узлов (тормоз цепи, система смазки, муфта сцепления, шина и пр.).

Неисправности двигателя

движок не заводится;
заводится, но глохнет;
работает нестабильно;
не развивает мощности, т.е. нормально работает на холостых оборотах, но глохнет под нагрузкой.

Осуществляя ремонт бензопилы своими руками, необходимо действовать способом исключения. инспектировать попеременно все вероятные предпосылки неисправности, начиная с тех, проверка и устранение которых занимает наименьшее время (про устройство и работу двухтактного мотора смотрите тут).

Система зажигания. Практически все виды неполадок двигателя, перечисленные выше, могут вызываться сбоями системы зажигания. Поэтому при их возникновении имеет смысл начинать поиски неисправности со свечи. Это тем более оправданно, что состояние последней может дать полезную информацию и о работе топливной системы. Итак, при возникновении неполадки нужно вывернуть свечу и осмотреть её.

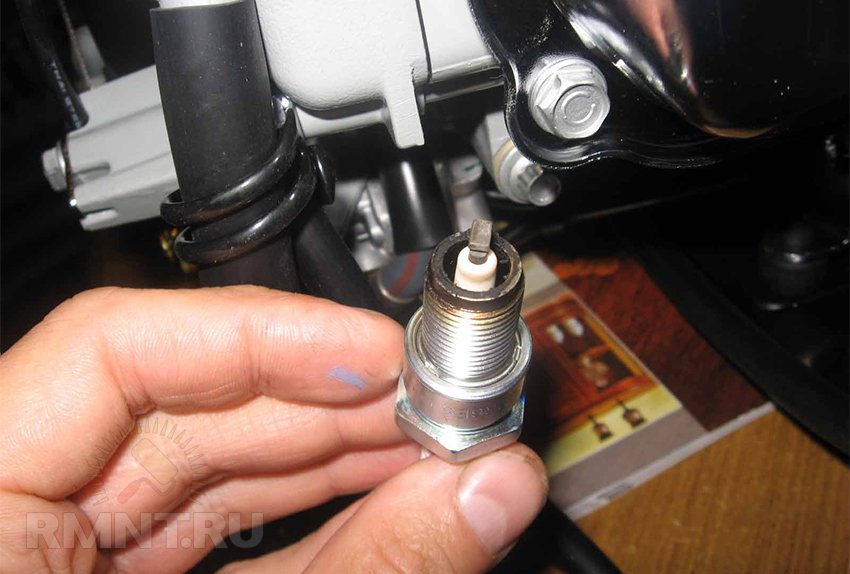

Провод отсоединяется, и свеча выкручивается специальным ключом.

Если свеча сухая, это значит, что проблема, скорее всего, не в системе зажигания, а в не поступлении в цилиндр топливной смеси. Можно заворачивать свечу обратно и приниматься за топливную систему. Если свеча сильно забрызгана топливной смесью, значит имеется ее избыток. Это может происходить от разрегулированности карбюратора или нарушения правил запуска. Свечу вытирают и просушивают, осушают цилиндр, перекрыв подачу топлива и поработав стартером. чтобы провентилировать камеру сгорания и удалить избыток топлива. После чего устанавливают свечу на место и повторяют запуск.

Наличие большого количества черного нагара также говорит о неисправностях в топливной системе.

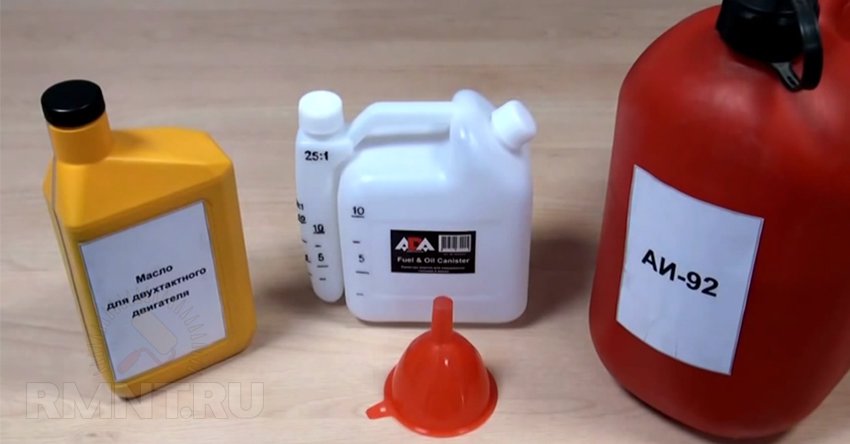

Может быть нарушено соотношение между маслом и бензином в смеси, не отрегулирован карбюратор или использовано некачественное масло. Свечу промывают в бензине, очищают иглой или шилом от нагара, чистят электроды мелкой шкуркой и устанавливают на место.

Во всех этих случаях не лишним будет проверить зазор между электродами свечи. В зависимости от ее марки он должен находиться в интервале 0,5-0,65 мм. Нужно проверить и уплотнительную прокладку свечи. При ее изношенности или повреждении, может быть не обеспечена герметичность камеры сгорания, что приводит к снижению компрессии в цилиндре и проблемам в работе двигателя.

Даже если в случае проверки свечи есть большие основания полагать, что неисправность находится в топливной системе, нужно проверить свечу на наличие искры. Хотя бы для того, чтобы быть уверенным, что с этим все в порядке. Для этого:

надевают на свечу кабель зажигания;
с помощью плоскогубцев с изолированными ручками прикладывают резьбу или гайку свечи к цилиндру;
дергают за рукоятку стартера и смотрят. есть искра или ее нет.

При отсутствии искры нужно просто заменить свечу. Если и у новой свечи нет искры, нужно проверить состояние высоковольтного провода на наличие обрыва и контакта со свечой.

Простой нож из шины от бензопилы часть #1

В видео я покажу как сделать самодельный ножик из шины от бензопилы и сплава алюминия, покажу самый простой.

Ремонт шины бензопилы

Ремонт шины бензопилы. На шине бензопилы заклинила звездочка и казалось бы ничего не остается как выбросит.

Недостаточное поступление топливной смеси из карбюратора в цилиндр или нарушение правильного соотношения между топливом и воздухом, смешиваемыми в карбюраторе, может происходить по нескольким причинам: из-за забивки воздушного фильтра, неотрегулированности карбюратора, забивки его каналов или сетки-фильтра.

Как правило, ремонт бензопил не обходится без чистки воздушного фильтра, поскольку загрязняется он довольно быстро. Когда это происходит, снижается поступление воздух в карбюратор, топливная смесь на выходе из него получается слишком обогащенной, что нарушает нормальную работу двигателя. Снимать грязный фильтр для очистки нужно аккуратно, чтобы грязь с него не попала в карбюратор. Фильтр следует почистить или промыть в воде с каким-нибудь моющим средством, просушить и установить обратно.

Разрегулированность карбюратора устраняется его регулировкой. Обычно это делается с помощью трех винтов. максимальных и минимальных оборотов и винта холостого хода. Регулировку нужно проводить в строгом соответствии с инструкцией, несоблюдение которой может привести к поломке двигателя. Некоторые производители пил оставляют только один регулировочный винт (холостых оборотов). чтобы исключить нежелательное вмешательство неопытных пользователей в работу карбюратора. Пример регулировки карбюратора бензопилы смотрите в статье Работа бензопилой.

Читайте также: Как выбрать зимние шины для автомобиля видео
Если регулировка карбюратора не помогла, нужно почистить его каналы и фильтр-сетку, а заодно проверить и целостность мембраны. Карбюратор. одно из самых сложных устройств бензопилы, поэтому приступать к его разборке и чистке нужно с полным пониманием ответственности этой операции. Он состоит из множества мелких деталей, которые имеют особенность незаметно выскакивать из своих мест и безвозвратно теряться, так что, разобрав это капризное устройство, можно его и не собрать.

Ниже изображена схема другого карбюратора бензопилы.

Если опыта и уверенности в собственных силах нет, ремонт карбюратора бензопилы лучше доверить специалисту сервисного центра. Иногда для качественной очистки карбюратора приходится применять ультразвуковую очистку.

Глушитель. Нередко причиной неисправности двигателя, особенно в том случае, когда двигатель нормально работает на малых оборотах и глохнет под нагрузкой, становится забивка продуктами сгорания искрогасителя глушителя, которая препятствует нормальному выхлопу. Ремонт в данном случае состоит в снятии глушителя, разборке (если он разборный) и его мокрой чистке от нагара с использованием моющих средств. Неразборный глушитель после мойки сушится феном. Помните, что нагар содержит вещества являющиеся канцерогенами, и сухая чистка, вследствие которой возможно их вдыхание, недопустима . При снятии глушителя, выпускное отверстие двигателя затыкается чистой тряпкой.

Источник: nzizn.ru

Принципы ремонта бензопилы своими руками

Бензопила — незаменимый инструмент в жизни домашнего мастера. С помощью нее можно отпилить старое дерево, построить баню или просто беседку для отдыха. Иногда этот инструмент тоже приходит в негодность. Чтобы решить проблему, необязательно обращаться в дорогостоящие специализированные сервисы, можно произвести ремонт бензопилы своими руками.

Самостоятельный ремонт

Для проведения ремонта в домашних условиях необходимо наличие запасных частей, инструмента и соответствующих навыков. Например, для разборки бензопилы может пригодиться самодельный ремкомплект, который придется изготавливать очень долго.

В некоторых современных устройствах полупрофессионального и бытового типа для регулировки карбюратора и разбора приводной звездочки не прилагаются соответствующие инструменты.

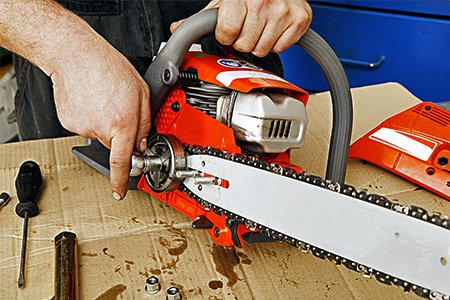

Общие принципы разборки

В основном, все бензопилы имеют одинаковые комплектующие, которые демонтируются по определенной схеме. Если же сборка пилы китайская, то беспокоится не о чем: чаще всего их делают по подобию европейских моделей. Как разобрать бензопилу:

Снимается крышка сцепления.

Убирается стартерная крышка. Чтобы это сделать, нужно выкрутить саморезы и убрать поперечную ручку.

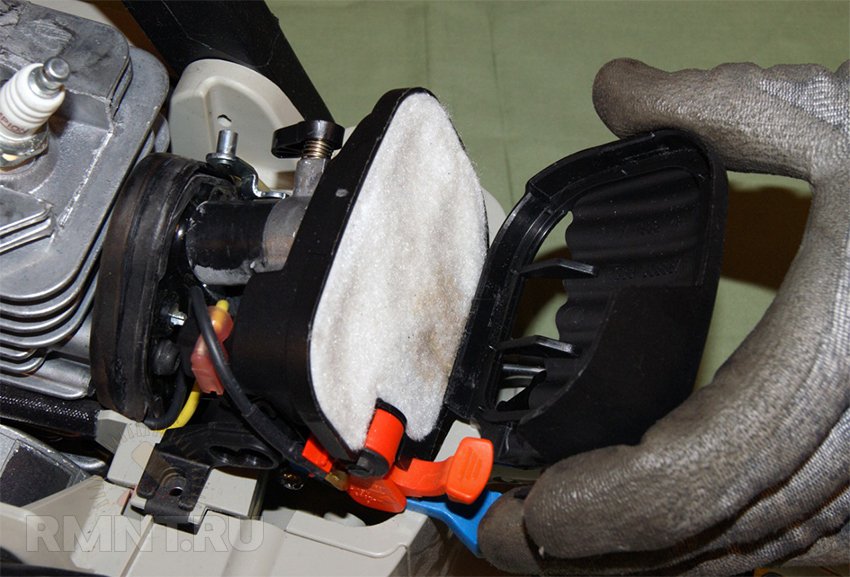

Чтобы снять ручку, нужно убрать крышку, которая закрывает воздушный фильтр.

Бензиновый шланг удаляется с крышки штуцера.

Демонтируется корпус пилы. Нужно открутить саморезы и снять крышку маслобака.

Перед тем как снять модуль зажигания, нужно провести разбор барабана сцепления: нужно прокрутить коленвал по часовой стрелке до тех пор, пока поршень не перекроет выпускное отверстие газов.

Затем необходимо открутить сцепление на бензопиле и снять муфту: нужно несильно ударить по нему молотком.

Удаляются винты, демонтируется бензобак с масляным шлангом.

Возможные проблемы

Главная проблема, возникающая во время ремонта — отсутствие необходимой информации по проведению ремонта. Это объясняется тем, что многие зарубежные производители считают, что пила должна быть утилизирована после определенного срока и выработки. Поэтому у многих мастеров возникают определенные сомнения, особенно при ремонте бюджетных моделей.

Но и дорогостоящие профессиональные модели создают определенные трудности:

Первая проблема — поставить дорогие запасные части.

Для обслуживания и ремонта некоторых узлов пригодиться специальное оборудование.

Конечно, можно провести замену оригинальных запчастей на китайские аналоги, но судя по отзывам, такой способ себя мало оправдывает. Такие комплектующие вырабатывают ресурс лишь наполовину.

Конструкция бензопилы

Все бензопилы имеют одинаковую конструкцию, вне зависимости от того, какое устройство, отечественное (Урал, Кедр, Патриот 3816, Карвер — российское производство с китайскими партнерами) или зарубежное (Штиль, Хускварна), например, ремонт бензопилы Патриот 3816 своими руками будет таким же, как и починка зарубежного устройства. Главные комплектующие инструмента:

Двигатель.

Топливный бак.

Стартер.

Рукоять.

Шина с цепью.

Общий принцип работы бензопилы прост — мастер резко дергает за шнур, который заводит двигатель, а он в свою очередь, — полотно пилы. Порой, в работе устройства возникают сбои, чтобы устранить их, придется провести демонтаж пилы. Проблемы, которые могут возникнуть с бензопилой:

Попросту не заводится.

Заводится, но через время перестает работать.

Не работает в распиле.

Падает мощность.

Основные возникающие проблемы связаны с неполадками двигателя (подача топлива, выхлопная система, цилиндро-поршневая система и зажигание), или более мелкие проблемы (проблемы с цепью, смазка, шина, сальник). Важно рассмотреть каждую проблему более подробно.

Если попросту оборвалась цепь, то ее следует заменить на новую. Проблем с решением этой задачи возникнуть не должно. Ремонт же других частей пилы может занимать до нескольких часов.

Как бы банально ни звучало, если бензопила не заводится, то нужно проверить бак на наличие бензина. Если топливо в системе есть, то, возможно, забился сапун, выравнивающий давление при подаче топлива. Сапун можно прочистить при помощи острого шила или иглы. Свечным ключом выворачиваются свечи и прочищаются наждачной бумагой. Можно также провентилировать камеру сгорания. После этих процедур пила должна завестись.

Если пила выключается автоматически, то, скорее всего, неисправен пусковой механизм. Но иногда бывает, что дело не в нем. В этом случае нужно вывернуть свечи и тщательно их осмотреть. Если на них видны следы топлива, то, значит, что неверно отрегулирован карбюратор. Свеча должна быть очищена и помещена обратно, предварительно перекрыв подачу топлива.

Если на свечи виден черный нагар, то дело, может быть в некачественном масле, плохо налаженном карбюраторе и неправильно рассчитанном соотношении масла и бензина. В этом случае также нужно прочистить свечу и поместить ее обратно.

Во время проверки свечи нужно рассмотреть расстояние между электродами. Оптимальным просветом является расстояние от 0,5 до 0,65 мм. Использованную прокладку нужно сменить на новую.

Важно также проверить устройство на наличие искры. Это легко проверить: нужно соединить свечу с кабелем зажигания, с помощью плоскогубцев соединить цилиндр и гайку свечи и затем наблюдать за присутствием искры. Если ее нет, свечу надо поменять. Если при смене свечи выяснилось, что и другая не выдает искры, то проблема может заключаться в неработающем контакте со свечой или высоковольтном проводе.

Подача топлива

Помимо вышеуказанного забитого сапуна, могут возникнуть и другие проблемы при подаче топлива. Основными препятствиями могут быть:

Захламление топливного фильтра. Чтобы проверить устройство на наличие этой неисправности, нужно отсоединить топливный шланг и посмотреть как течет топливо. При слабой струе, возможно, необходимо провести чистку фильтра. Фильтрующее устройство вынимается через заливное отверстие бака и вычищается, если загрязнение слишком сильное, его меняют.

Профессионалы рекомендуют менять фильтр раз в несколько месяцев, вне зависимости от загрязнения.

Нехватка топлива. В этом случае проблема может заключаться в нескольких факторах. Первое — загрязнение воздушного фильтра. Проблема в том, что воздух не доставляется в достаточном количестве в карбюратор, что приводит к плохой работе двигателя. Фильтр необходимо снять, очистить, промыть и высушить, а затем выставить обратно.

Вторая причина — неотрегулированный карбюратор. Ее, т. е. регулировку проводят тремя винтами.

И последняя причина — проблема с монолитностью мембраны или загрязнение карбюраторных каналов. Как и в других случаях, необходимо чтобы комплектующие были сухими и чистыми.

Цилиндро-поршневая группа

Бывает что двигатель не заводится или плохо функционирует из-за низкого давления в цилиндре. Неисправность может заключаться в пришедшем в негодность поршня, цилиндра или же подшипников, западании поршневых колец. Рассмотреть проблему можно в общих чертах, для этого нужно снять глушитель и осмотреть систему.

Читайте также: Как выбрать медные шины
Можно измерить компрессию в двигателе, для этого необходимо поместить компрессометр в свечное отверстие. Через время можно по результатам проведенного замера сделать выводы. Рассмотреть проблему можно, лишь полностью разобрав систему. Если на поршне видны царапины или сколы, то его нужно поменять. Поршневое кольцо должно быть установлено на законном месте, чистым и целым.

Система смазки цепи

Существует несколько проблем со смазкой цепи. Сюда относятся:

Протекание масла. Если идет протечка масла, то необходимо осмотреть трубки на целостность в местах соединения со штуцерами насоса. Неисправные трубки заменяют.

Недостача масла. Чаще всего забиты каналы.

Трещины и сколы на корпусе масляного насоса. Чтобы решить задачу, нужно заменить детали.

Тормоз цепи

Проблема с тормозом цепи может возникнуть по причине попадания в систему смазки или опилок. Здесь нужно прочистить все элементы от мусора. Помимо этого, может прийти в негодность лента, тогда ее нужно заменить.

Бывает, что некоторые из частей пилы чаще приходят в негодность, чем другие, так что отремонтировать их придется еще не раз. Чаще всего это шина, ведущая звездочка, цепь, антивибрационные детали. Чтобы быстро починить и собрать устройство, нужно всегда иметь под рукой запасные части.

Источник: pochini.guru

Ремонт бензопилы своими руками

В этой статье мы объясним, почему случаются поломки тех или иных узлов бензопилы и как их устранить.

Большинство поломок бензопилы весьма тривиальны. Мнимое ощущение сложности конструкции пропадает после первой полной разборки, ведь принцип работы всех узлов механизма предельно прост и интуитивно понятен. Поэтому запаситесь гаечными ключами и головками размером от 6 до 22 мм, отвертками под шлиц, крест, шестигранными ключами и съемником стопорных колец. Слейте перед разборкой масло и топливо, расстелите под пилой чистую ветошь.

Описание конструкции и разборка пилы

Полностью разбирать пилу при устранении поломок, как правило, не нужно. Работа ведется над одним или несколькими узлами бензопилы:

Цепь, шина, сцепление и инерционный тормоз. Доступ можно получить, сняв боковую крышку с правой стороны, ослабив гайки крепления шины и болт натяжения цепи. Тормоз находится в полости крышки.

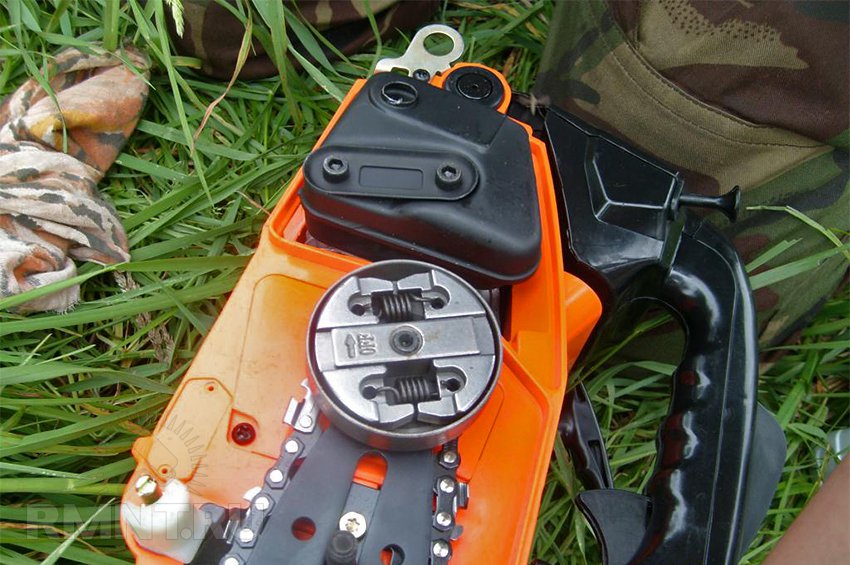

Сцепление расположено на валу двигателя слева от пильной шины.

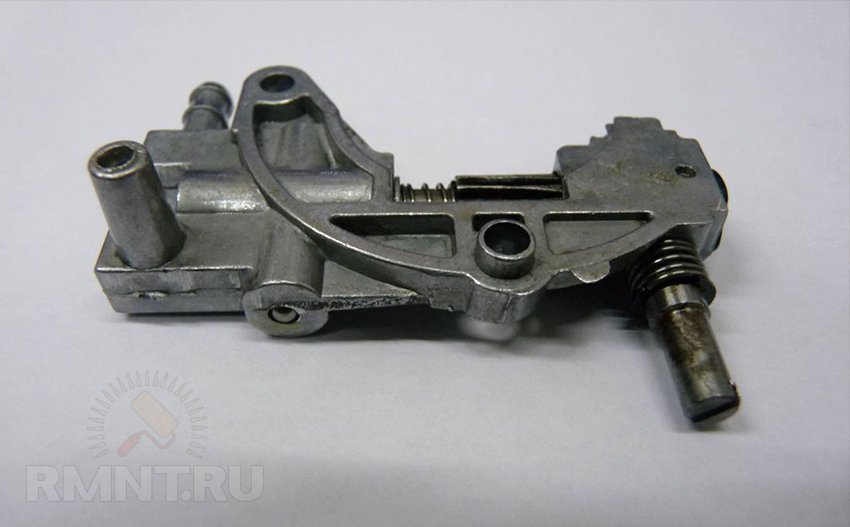

Система смазки цепи. Маслонасос расположен под корзиной сцепления или встроен в корпус картера.

Глушитель расположен во фронтальной части бензопилы, закреплен двумя гайками.

Воздушный фильтр находится в верхней части бензопилы сразу под крышкой.

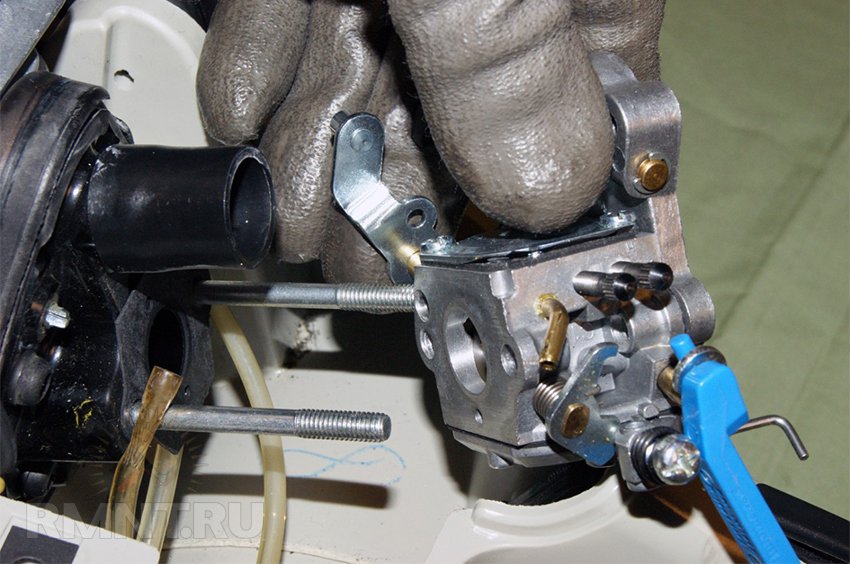

Карбюратор находится сразу под воздушным фильтром, соединение с цилиндром двигателя может выполняться через адаптер.

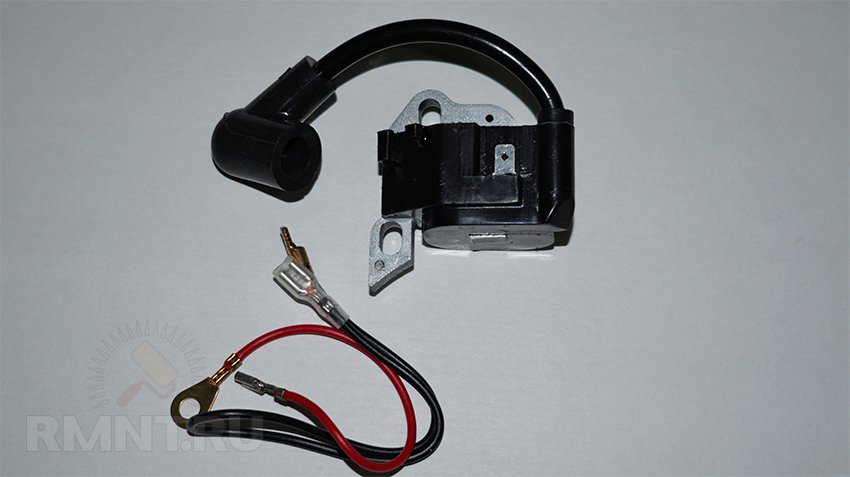

Система зажигания находится под левой боковой крышкой, в полости которой расположен ручной стартер.

Цилиндр двигателя. Он крепится к картеру четырьмя винтами с нижней стороны.

Решение проблем с топливной системой и подготовкой топлива

Нарушение дозировки масла в бензине ведет к падению мощности, активному засорению цилиндра, а после этого — к выходу из строя поршневой. Первые признаки неправильной заправки — повышенная дымность выхлопа или сухой, трескучий звук при работе мотора. Бензопилу заправляют бензином А-92 с добавлением рекомендованного масла стандарта 2Т (имеет синий цвет) в соотношении 50:1.

От настройки карбюратора зависит правильность приготовления топливно-воздушной смеси, что влияет как на производительность, так и на ресурс работы. Бедная смесь не позволяет мотору развивать мощность, при нагрузке пила будто «задыхается», двигатель может вообще не завестись. Слишком богатая смесь также вызывает проблемы при запуске, обильно покрывает нагаром цилиндр и электроды свечи, расход топлива увеличен. Для настройки на карбюраторе имеется три винта:

Винт «L» вкручивают по часовой стрелке до упора, затем плавно отпускают до тех пор, пока не пропадут сбои в работе двигателя.

Винтом «H» увеличивают подачу смеси, если двигатель плохо отзывается на акселератор.

Винт «T» или «S» используют, если двигатель глохнет или цепь вращается на холостом ходу после регулировки карбюратора.

Карбюратор может быть правильно настроен, но засорен, в этом случае его полностью разбирают и промывают бензином, при этом обязательна замена топливного фильтра, который находится внутри бака.

Глушитель и воздушный фильтр

Засорением глушителя или воздушного фильтра объясняют отсутствие у двигателя развиваемой мощности, даже без нагрузки он очень плохо набирает обороты. Глушитель замачивают на ночь в растворе хозяйственного мыла и моющего для посуды, хорошо промывают и высушивают. Чистить глушитель металлическими инструментами нельзя. Поролоновый фильтр нужно либо тоже промыть, либо заменить на новый.

Типовые неисправности поршневой и их устранение

Основная трудность при извлечении цилиндра двигателя — скрутить маховик зажигания и сцепление. Для этого нужно заблокировать поршень: при движении его к верхней мертвой точке ввести через свечное отверстие веревку с дюжиной завязанных на ней узелков. Сцепление имеет левую резьбу и проворачивается либо за шестигранный выступ, либо за два паза, в которые вставляют немного расточенный ключ на 17. Маховик крепится обычной гайкой с правой резьбой. Когда она скручена, нужно слегка постучать по торцу через деревянный брусок.

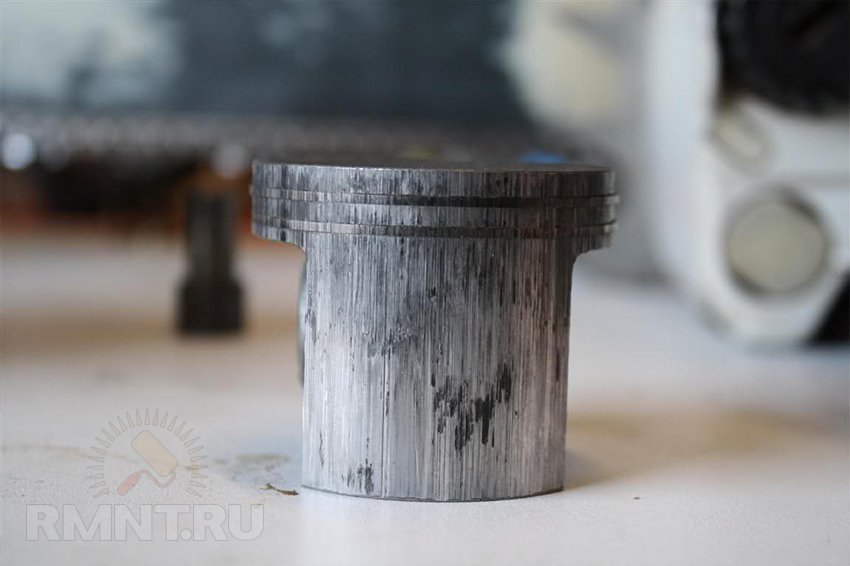

Проверку состояния цилиндро-поршневой группы нужно проводить при каждой разборке пилы. Наличие задиров и царапин на поверхности поршня и цилиндра — следствие неправильной заправки пилы и сигнал к замене. Если задиры присутствуют только со стороны выхлопного отверстия, значит, пила многократно перегревалась. Также необходимо проверять наличие радиального и наклонного люфта в подшипниках шатуна и коленвала.

Цилиндр можно заменить отдельно от шатуна, для этого нужно снять стопорное кольцо и выбить палец. Для замены подшипника головки шатуна последнюю разбирают, выкрутив два болта. Кольца на цилиндре меняют либо по истечении моторесурса, либо при наличии видимой деформации. Устанавливайте кольца маркировкой кверху. Если глубина второй канавки больше первой, в нее сперва вкладывают кольцевой эспандер.

Шина, цепь, цепной тормоз и смазка

После износа двух цепей требуется замена ведущей звездочки. Использование изношенной звездочки сказывается на ресурсе подшипников коленвала и выражается в сильной вибрации, цепь тоже портится быстрее. Шину по мере истирания рабочей части рекомендуется переворачивать.

Причиной плохой работы тормоза может быть обильное загрязнение пространства под крышкой или общий износ ленточной пружины. Также часты случаи, когда при срабатывании тормоза происходит разрушение сцепления от перегрева и нужно менять весь узел.

Недостаток смазки на цепи может быть причиной засорения каналов маслонасоса, его нужно вымыть в бензине и прочистить леской. Если при работе масло поступает слишком сильно, нужно немного затянуть регулировочный винт маслонасоса. Бывает, что при работе цепь сухая, а при простое масло сочится под сцеплением. Это значит, что герметичность масляного шланга нарушена и его нужно заменить.

Поломки системы зажигания

Часто пилу не удается завести из-за отсутствия искры на свече. Чтобы удостовериться, выверните свечу, наденьте на нее колпак провода, прижмите к корпусу цилиндра и поработайте стартером.

Искра может отсутствовать по ряду причин. В первую очередь проверьте контакты присоединения проводов, идущих от модуля зажигания, зачистите их. Также осмотрите маховик, нет ли признаков повреждения магнитопровода и не нарушен ли зазор между модулем и маховиком. Если поломка не устранена, нужно заменить модуль зажигания на новый.

Причиной отсутствия зажигания может быть сама свеча, проверьте ее пригодность с помощью контрольной. Электроды нужно почистить наждачной бумагой и протереть ветошью в бензине.

Рекомендации по эксплуатации пилы

Чтобы пила ломалась реже, придерживайтесь следующих советов:

Используйте только рекомендованное масло и дозировку.

Вовремя точите или меняйте цепь.

Проводите полную разборку и чистку пилы раз в год.

Не перегревайте двигатель длительной нагрузкой.

Меняйте топливный фильтр через каждые 70–80 отработанных литров бензина.

При должном отношении ваша пила прослужит гораздо дольше.

Источник: rmnt.mirtesen.ru
